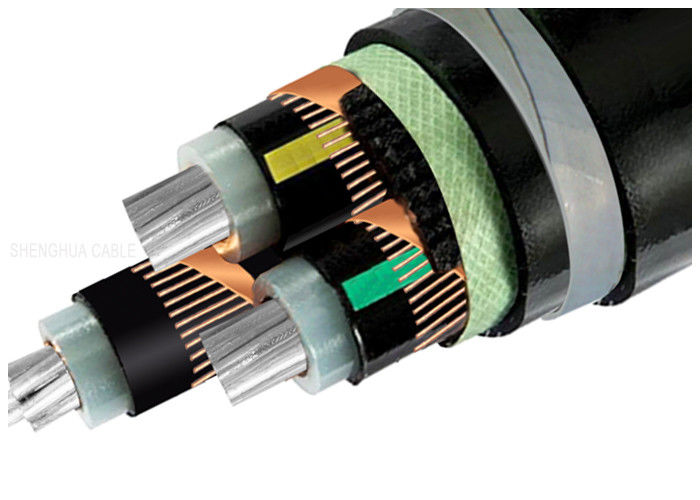

Struktur kabel

- Kerangka aluminium bulat yang telanjang bertulang sesuai dengan IEC 60228
- Lapisan semikonduktif dalam
- Isolasi inti XLPE
- Kode warna sesuai dengan HD 308 S2
- Lapisan semikonduktif luar
- Pita semikonduktif
- Kawat tembaga & layar pita
- Pengisi
- PVC lapisan dalam
- Lapisan baja galvanis (STA)
- PVC lapisan luar (merah atau hitam)

Aplikasi

Kabel bertulang ini dirancang untuk pemasangan di udara terbuka, untuk pengeboran langsung di bawah tanah, di air, di saluran kabel, pembangkit listrik, di mana kerusakan mekanis pada kabel dapat terjadi.

Data teknis

- Kabel listrik menurut DIN VDE 0276 bagian 603, HD 620, IEC 60502, BS 6622
- kisaran suhu maksimum sampai + 90 °C
- Suhu selama pemasangan dari 0 °C sampai +70 °C
- Suhu sirkuit pendek + 250 °C (hingga 5 detik)
- Tegangan nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (kurang BS), 18/30 kV, 19/33 kV (kurang BS)
- Tegangan kerja 3,6/6 kV = maksimal 7,2 kV 6/10 kV = maksimal 12 kV 18/30 kV = maksimal 36 kV
- Tegangan uji ac 3.6/6 kV = 11 kV sampai 5 menit. 6/10 kV = 21 kV sampai 5 menit. 18/30 kV = 63 kV sampai 5 menit.
- Radius lentur minimal sekitar 15 diameter kabel

Tabel tegangan, inti dan perpotongan

Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan waktu yang tidak lebih dari 1 menit untuk kesalahan grounding. Untuk kabel dengan tegangan nominal Kategori B,kesalahan grounding yang biasanya berlangsung tidak lebih dari 1 jam, waktu maksimum berlangsung tidak lebih dari 8 jam, waktu kerusakan tanah tahunan berlangsung sama sekali tidak harus lebih dari 125 jam, Kategori C mencakup semua sistem mengharapkan Kategori A dan B.

Saran Pemesanan

Tegangan nominal

Standar aplikasi:IEC/BS/UL/GB

Jumlah Inti

Ukuran konduktor $ Konstruksi

Jenis Isolasi

Jika armor, jenis armor & bahan

Keperluan Peti

Panjang Kabel & Keperluan Pengemasan

Persyaratan Lainnya
