Kabel Listrik Lapis Baja AL/XLPE/STA/PVC Kabel Tegangan Tinggi Isolasi XLPE Konduktor Aluminium Tiga Fasa
Aplikasi
Digunakan untuk saluran transmisi dan distribusi tenaga listrik dengan tegangan pengenal 35kV ke bawah.
Kabel daya tegangan tinggi dan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat.
Dibandingkan dengan Kabel Daya Berinsulasi PVC, kabel daya xlpe tidak hanya memiliki karakteristik kelistrikan yang sangat baik, mekanisme, tahan panas dan penuaan, tahan tekanan lingkungan dan tahan korosi kimia, tetapi juga struktur sederhana, ringan, tidak ada batasan dengan meletakkan jatuh, dan tunjangan suhu tinggi untuk kerja jangka panjang.
Konstruksi

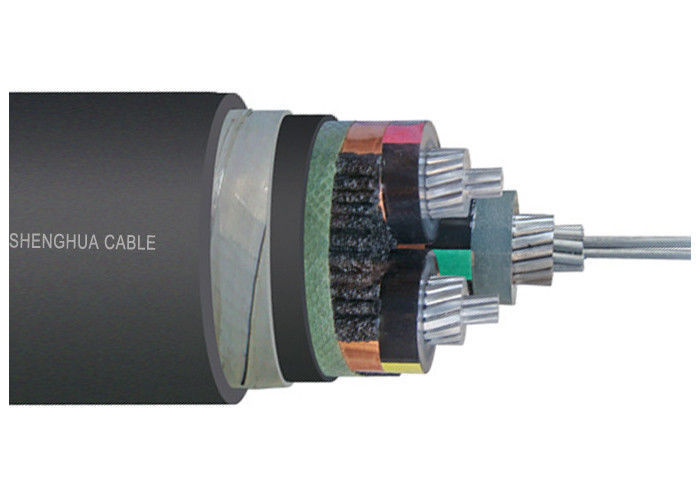

Kabel Listrik Lapis Baja AL/XLPE/STA/PVC
- Inti aluminium bulat telanjang terdampar menurut IEC 60228
- Lapisan semi konduktif bagian dalam
- Insulasi inti XLPE
- Kode warna sesuai HD 308 S2
- Lapisan semi konduktif luar
- Pita semi konduktif
- Layar pita tembaga
- Pengisi
- Selubung bagian dalam PVC
- Pelindung pita baja galvanis (STA)
- Selubung luar PVC (merah atau hitam)
Nama kode:
YJ: isolasi XLPE
L: Konduktor aluminium
V: Selubung PVC
32: Pelindung kawat baja—3 inti
22: Pelindung pita baja—3 inti
72: Pelindung kawat aluminium—1 inti
62: Pelindung pita baja tahan karat—1 inti
ZR: Tahan api
| Kabel Daya MV(11kv 15kv 33kv). |
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
Jumlah Inti |
Luas penampang konduktor (mm2) |
| isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;Kabel listrik berselubung PVC |
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC |
| Al Inti |
| YJLV, NA2XSY; Kabel listrik berselubung PVC |
| YJLV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Standar
Internasional: IEC 60502, IEC 60228
Tiongkok: GB/T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis:
Suhu Konduktor Maksimum: di bawah normal (90HAIC), darurat (130HAIC) atau kondisi korsleting tidak lebih dari 5 detik (250℃).
Minimal. Suhu Sekitar. 0HAIC, setelah pemasangan dan hanya bila kabel berada pada posisi tetap
Minimal. Radius Bending: 15 x OD kabel untuk inti tunggal
12 x kabel OD untuk multi inti
| Tegangan uji |
6/10 meter persegi |
[kV] |
21/5 menit. |
| |
12/20 meter persegi |
[kV] |
42/5 menit. |
| |
18/30 meter persegi |
[kV] |
63/5 menit. |
| Kisaran suhu |
sedang bergerak |
|
-5°C hingga +70°C |
| |
tetap |
|
-20°C hingga +70°C |
| Suhu pengoperasian |
hubungan pendek |
°C |
250 |
| Waktu hubung singkat |
maks. |
[detik] |
5 |
| Jari-jari lentur |
menit. |
x diameter |
15 |
| Sifat mudah terbakar |
standar |
|
EN 60332-1-2 |
Sertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cdan lebih banyak lainnya berdasarkan permintaan
Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.
Layanan kami
* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.
* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;
* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.
Pertanyaan Umum
1. Pengiriman:Melalui laut atau udara karena beban berat. Sampel akan dikirim melalui DHL, Fedex. dll.
2. Pembayaran:Kami menerima T/T, L/C, pilih saja yang Anda suka
3.Waktu pengiriman:Umumnya 7 ~ 10 hari kerja setelah setoran diterima. Menurut kuantitas.
4. MOQ:Umumnya MOQ kami adalah 1000 meter. sampel di bawah 20 sentimeter dapat diberikan secara bebas.
