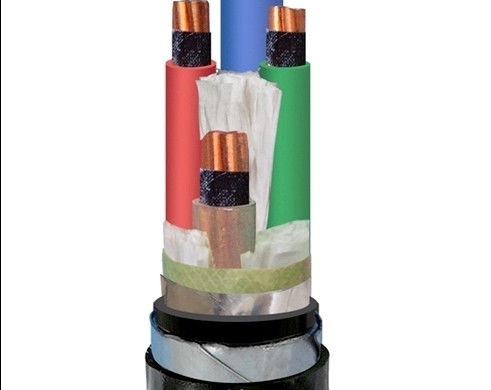

Kabel Listrik Lapis Baja Pita Mika Tahan Api Kabel FRC CU/MICA/XLPE/STA/PVC NH-YJV22
Aplikasi
Digunakan untuk gedung tinggi, Rumah Sakit, Teater, Pembangkit Listrik, Terowongan Metro atau Industri Petrokimia atau tempat khusus lainnya yang diperlukan untuk kabel bebas asap, nol halogen, bersih dan aman.
Konstruksi
Tegangan Terukur: 0,6/1KV
Jangkauan dari Nominal penampang:1 inti: 1,5 mm2 ~ 630 mm2 Multi inti: 0,75 mm2 ~ 400 mm2
Jumlah inti:1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 dan seterusnya.
Konduktor: Kelas 1/2 Kabel tembaga polos anil, padat atau terdampar, dengan lilitan pita mika
Isolasi:Senyawa XLPE atau LSZH
Baja:Pita Baja Galvanis
Sarung:Senyawa PVC atau LSZH
Warna inti:merah, hitam, biru, putih untuk inti aktif, hijau/kuning untuk inti bumi, oranye atau merah atau hitam untuk selubung
Maks. Suhu Operasional:100 meter per roll atau drum kayu atau sesuai kebutuhan
Kapasitas Produksi :20 kilometer/hari
MOQ:1000 meter untuk ukuran kecil, 500 meter untuk ukuran besar
Standar:
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 kelas 2 (konstruksi)
Data teknis:
Tegangan uji 0,6/1 kV [kV] 3,5 / 5 menit.
Kisaran suhu bergerak -5°C hingga +70°C
tetap -20°C hingga +70°C
Hubungan pendek suhu pengoperasian °C 250
Waktu hubung singkat maks. [dtk] 5
Radius lentur min. x diameter 15
Standar mudah terbakar EN 60332-1-2
Sertifikat
CE, RoHS, CCC, KEMA dan lainnya berdasarkan permintaan
Spesifikasi Kabel Listrik Insulasi Sioplas
| Jenis | Nomor Inti | Nilai tegangan KV |
| 0,6/1 | 1.8/3 | 3.6/6,6/6,6/10 |
| Cu Inti | Al Inti | Kisaran Manufaktur (Area Penampang Nominal) |
| YJV, YJY | -- | 1 | 1,5-630 | 10-630 | 10-630 |
| -- | YJLV,YJLY | 2.5-630 | 10-630 | 10-630 |
| YJV22, YJV23 | YJLV22, YJLV23 | 10-630 | 10-630 | 10-630 |
| YJV, YJY | -- | 2 | 1,5-185 | 10-185 | 10-150 |
| -- | YJLV,YJLY | 2.5-185 | 10-185 | 10-150 |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-185 | 10-185 | 10-150 |
| YJV, YJY | -- | 3 | 1,5-400 | 10-185 | 10-300 |
| -- | YJLV,YJLY | 2,5-400 | 10-400 | 10-300 |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | 10-300 |
| YJV, YJY | -- | 4 | 4-400 | 10-400 | -- |
| -- | YJLV,YJLY | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV, YJY | -- | 5 | 4-185 | 10-185 | -- |
| -- | YJLV,YJLY | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV, YJY | YJLV,YJLY | 3+1 | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-400 | 10-400 | -- |
| YJV, YJY | YJLV,YJLY | 4+1 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
| YJV, YJY | YJLV,YJLY | 3+2 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22,YJLV23 | 4-500 | 10-500 | -- |
Karakteristik pengoperasian
1. Suhu pengoperasian maksimum kabel berisolasi PVC dalam waktu lama adalah 70°C,XLPE 90°C;
2. Suhu pemasangan kabel tidak boleh kurang dari 0°C;
3. Suhu hubung singkat maksimum adalah: PVC tidak melebihi 160 ° C, XLPE 250 ° C, Tidak lebih dari 5 Detik;
4. Mengizinkan kabel radius lentur: Tidak kurang dari 10 D kali (D: diameter luar kabel)
5. Stabilitas kimia yang sempurna, tahan terhadap asam, alkali, minyak dan pelarut organik, dan tahan api.
Kemasan:
Bahan:
Drum kayu baja (fumigasi)
Panjang kabel di setiap drum: 500m/1000m atau sesuai kebutuhan panjang kabel sebenarnya.
Ukuran drum:
Sesuai panjang kabel dan ukuran wadah
*Untuk memberikan penawaran harga yang akurat, mohon beri tahu kami jumlah panjang kabel yang Anda butuhkan. Kuantitas lebih besar, manfaat diskon lebih banyak siap untuk Anda!
