Tempat asal Cina
Nama merek QINGDAO YICABLE CABLE
Sertifikasi ISO,CE,IEC,TUV,KEMA
Detail Produk
Nama Produk:
Kabel Bawah Tanah STA
Isolasi:
PVC/XLPE
Konduktor:
Tembaga
Baja:
Pita baja
Ukuran:
1,0 ~ 630 MM persegi
Inti:
3+1 Inti
Jaket:
PVC / PE / LSZH
Sampel Gratis:
Ya
Jaminan:
2 Tahun
Standar:
IEC / BS / IS / VDE
Menyoroti:

armored cable wiring

,

armoured power cable

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1000 meter
Harga
US$0.29 -119/Meter
Kemasan rincian
Drum kayu
Waktu pengiriman
7 hari
Syarat-syarat pembayaran
T/T,L/C
Menyediakan kemampuan
20.000 Kilometer per Bulan
Deskripsi produk

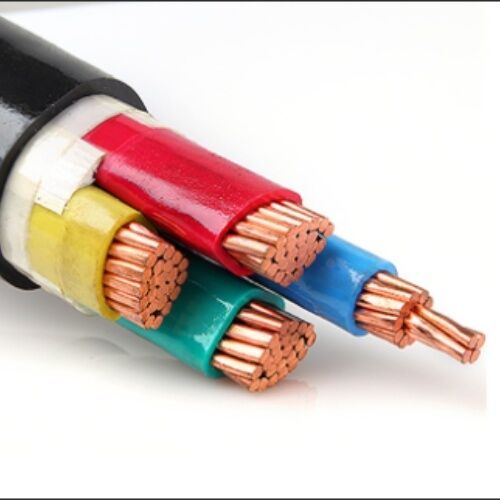

3x240+1x120mm2 Pita Baja Kabel Listrik Lapis Baja Inti Tembaga Kabel Bawah Tanah Berisolasi XLPE/PVC



Detail kabel


1.U0/U: 0,6/1kV



2. Standar: IEC60502, BS7870, GB/T12706



3.Maks. suhu kerja: 90 °C, bisa 110 °C sesuai kebutuhan



4. Konduktor: Padatan atau untaian tembaga telanjang kelas 1/2 yang dianil



5. Isolasi: XLPE



6. Lapis Baja: STA



7. Selubung: PVC



8. Luas penampang: 1,5~630mm2



9. Inti: 1~5 inti,3C+1E,4C+1E,3C+2E



10. Pengepakan: Drum kayu atau sesuai kebutuhan



11. Sertifikasi : ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12.Catatan: Tahan api, tahan api, rendah asap dan bebas Halogen, atau properti lainnya dapat tersedia







Aplikasi



Kabel Listrik Lapis Baja STA Kabel Inti YJV22 4+1 berlaku untuk jalur transmisi dan distribusi tenaga listrik dengan tegangan pengenal AC Uo/ U hingga dan termasuk 0,6/1kV.

Untuk pemasangan luar ruangan dan dalam ruangan di lokasi lembab dan basah, dipasang langsung di tanah di mana terdapat tekanan mekanis yang berlebihan di medan miring dan bergerak dan pada peletakan vertikal atau miring, serta di lokasi yang rawan tergelincir.



YJ: isolasi XLPE

V: isolasi PVC

V: Selubung PVC

22: Pelindung pita baja galvanis

32: Pelindung kawat baja galvanis





Standar



Internasional: IEC 60502, IEC 60228, IEC 60332

Tiongkok: GB/T 12706.1-2008

Standar lain seperti BS,DIN dan ICEA berdasarkan permintaan

ukuran font:10.0000pt;mso-font-kerning:0.0000pt;" >PVC tipe ST2sesuai IEC 60502, hitam





Data teknis



Tegangan terukur: 0,6 / 1 kV

Suhu Konduktor Maksimum: di bawah normal (90HAIC), darurat (130HAIC) atau kondisi korsleting tidak lebih dari 5 detik (250℃).

Minimal. Suhu Sekitar. 0HAIC, setelah pemasangan dan hanya bila kabel berada pada posisi tetap

Minimal. Radius Bending: 12 x OD kabel







Spesifikasi





No. Penampang konduktor Helai No./Dia. Konduktor Ketebalan Isolasi Ketebalan Penutup Bagian Dalam Ketebalan Pita Baja Ketebalan Selubung Kira-kira. OD Kira-kira Berat Maks. Resistansi DC Konduktor (20 ℃) Pengujian Tegangan AC Peringkat Saat Ini
mm2 buah/mm mm mm mm mm (mm) kg/km Ω /km kV/5 menit Di udara (A) Di dalam tanah(A)
3 × 4+ 1 × 2,5 1/2.25+1/1.38 0,7 1.0 2 × 0,2 1.5 16.0 443 4.61 3.5 34 45
3×6+ 1×4 1/2.76+1/2.25 0,7 1.0 2 × 0,2 1.5 17.0 531 3.08 3.5 43 57
3×10+ 1×6 7/1.38+1/2.8 0,7 1.0 2 × 0,2 2.0 20.0 741 1.83 3.5 60 77
3×16+ 1×10 7/1,78+7/1,38 0,7 1.0 2 × 0,2 2.0 23.0 1135 1.15 3.5 83 105
3×25+ 1×16 7/2.14+7/1.78 0,9 1.0 2 × 0,2 2.0 26.0 1556 0,727 3.5 105 125
3×35+ 1×16 7/2.52+7/1.78 0,9 1.0 2 × 0,2 2.0 28.0 1896 0,524 3.5 125 155
3×50+ 1×25 10/2.52+7/2.14 1.0 1.0 2 × 0,2 2.0 31.0 2518 0,387 3.5 160 185
3 × 70+ 1 × 35 14/2.52+7/2.52 1.1 1.2 2 × 0,2 2.5 36.0 3293 0,268 3.5 200 225
3 × 95+ 1 × 50 19/2.52+10/2.52 1.1 1.2 2 × 0,5 2.5 40.0 4349 0,193 3.5 245 270
3×120+ 1×70 24/2.52+14/2.52 1.2 1.2 2 × 0,5 2.5 44.0 5365 0,153 3.5 285 310
3 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2 × 0,5 3.0 49.0 6468 0,124 3.5 325 345
3 × 185+ 1 × 95 37/2.52+19/2.52 1.6 1.4 2 × 0,5 3.0 52.0 7854 0,0991 3.5 375 390
3 × 240+ 1 × 120 48/2.52+24/2.52 1.7 1.6 2 × 0,5 3.5 68.0 9814 0,0754 3.5 440 450
3 × 300+ 1 × 150 61/2.52+30/2.52 1.8 1.7 2 × 0,5 3.5 71.0 12781 0,0601 3.5 505 515
3 × 400+ 1 × 240 61/2.97+48/2.52 2.0 1.7 2 × 0,5 3.5 76.0 16359 0,0470 3.5 570 575






Pengepakan & Pengiriman



Semua kabel Untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja.

Bahan pengepakan tergantung pada berat dan ukuran kabel.

Informasi baik, informasi manufaktur, dan informasi klien tercetak jelas pada setiap ukuran drum.



Setelah drum kabel yang dikemas dengan baik dikirim ke Pelabuhan Laut, drum tersebut dimuat ke dalam kontainer 20 FT atau kontainer 40 FT. Semua drum kabel dipasang dengan kuat dengan sabuk pengaman untuk memastikan, tidak ada pergerakan selama angkutan laut.

Ukuran kontainer dipilih berdasarkan berat total barang yang dimuat atau sesuai kebutuhan klien.





Layanan kami



* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di barat daya Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.

* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo Anda sendiri dan

desain sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;

* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.
