Kabel Listrik Lapis Baja Satu Fasa 15KV, Kabel Bawah Tanah Tegangan Tinggi
Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.

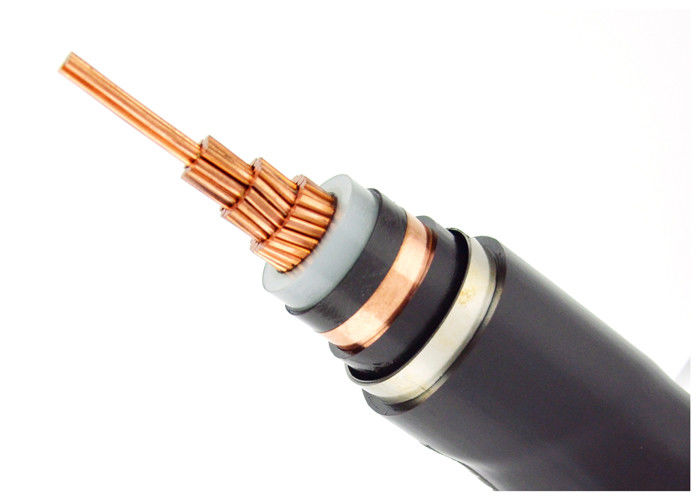

Konstruksi
1 ..... tembaga telanjang yang terdampar
2 ..... lapisan dalam dari bahan semi-konduktor
3 ..... insulasi inti dari polietilen ikatan silang
4 ..... lapisan luar bahan semi konduktor
5 ..... pita semi-konduktor
6 ..... layar kabel tembaga
7 ..... Strip Pengisi, Benang, atau Kertas
8 ..... Bukan tenunanPita pembungkus atau Flame Retardant
9 ..... DiekstrusiPenutup Bagian Dalam PVC
10 .... Pita Baja Tahan Karat Lapis Baja
11 .... Selubung Keseluruhan: polivinilklorida (PVC) atau FR-PVC, PE, LSOH
| Kabel Daya MV(11kv 15kv 33kv). |
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
Jumlah Inti |
Luas penampang konduktor (mm2) |
| isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;Kabel listrik berselubung PVC |
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC |
| Al Inti |
| YJLV, NA2XSY; Kabel listrik berselubung PVC |
| YJLV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Ketegangan TinggiLapis baja Kabel listrikDetail Kabel Listrik
YJ: isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja—3 inti
22: Pelindung pita baja—3 inti
72: Pelindung kawat aluminium—1 inti
62: Pelindung pita baja tahan karat—1 inti
ZR: Tahan api
Aplikasi
Digunakan di stasiun transformator, blok switching, pembangkit listrik dan pabrik industri. Kabel listrik tegangan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lain sepertiBS,DIN dan ICEA berdasarkan permintaan
Data teknis:
| Tegangan uji |
6/10 meter persegi |
[kV] |
21/5 menit. |
| |
12/20 meter persegi |
[kV] |
42/5 menit. |
| |
18/30 meter persegi |
[kV] |
63/5 menit. |
| Kisaran suhu |
sedang bergerak |
|
-20°C hingga +90°C |
| |
tetap |
|
-20°C hingga +90°C |
| Suhu pengoperasian |
hubungan pendek |
°C |
250 |
| Waktu hubung singkat |
maks. |
[detik] |
5 |
| Jari-jari lentur |
menit. |
x diameter |
15 |
| Sifat mudah terbakar |
standar |
|
EN 50265-2-1 |
*) Pengepakan: CUT = kabel dengan panjang berbeda pada drum atau reel, dapat dipotong sesuai panjang yang dibutuhkan
Sertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cdan lebih banyak lainnya berdasarkan permintaan
PENGEMASAN DAN PENGIRIMAN
Semua kabel Untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja. Bahan pengepakan tergantung pada berat dan ukuran kabel. Setelah drum kabel yang dikemas dengan baik dikirim ke Pelabuhan Laut, drum tersebut dimuat ke dalam kontainer 20 FT atau kontainer 40 FT. Semua drum kabel dipasang dengan kuat dengan sabuk pengaman untuk memastikan, tidak ada pergerakan selama angkutan laut. Ukuran kontainer dipilih berdasarkan berat total barang yang dimuat atau sesuai kebutuhan klien.
Layanan
* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.
* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;
* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.
