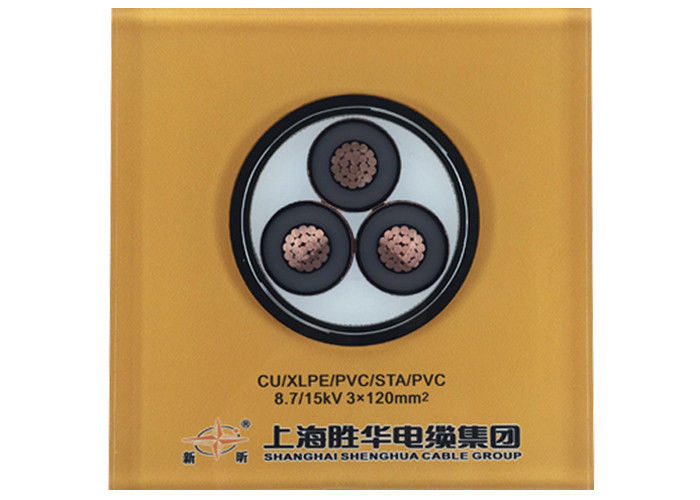

Kabel listrik profesional STA Power Armored 120mm2 185mm2 240mm2 300mm2
MV ((6 sampai 35kv) Rincian kabel listrik
YJ: Isolasi XLPE
V: Lapisan PVC
32: Pengepungan kawat baja
22: Pengepungan pita baja
72: Pengepungan kawat aluminium1 inti
62: Pemasangan pita stainless steel
ZR: tahan api
Konstruksi
1..... tembaga telanjang bergelombang
2..... lapisan dalam bahan semikonduktor
3..... isolasi inti dari polietilen silang
4..... lapisan luar dari bahan semikonduktor
5..... pita semikonduktor
6..... layar dari kawat tembaga
7..... Filler strip, benang, atau kertas
8..... Non tenunanPita pembungkus atau tahan api
9..... DiekstrusiLapisan PVC bagian dalam
10.... Pita baja tahan karat lapis baja
11.... Seluruh Lapisan: polivinil klorida (PVC) atau FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Kabel listrik |
| Model dan Deskripsi Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nomor inti |
Luas penampang konduktor ((mm2) |
| Isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;kabel listrik berlapis PVC |
| YJV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJV32, YJV42; Kawat baja lapis baja, kabel listrik berlapis PVC |
| Al Core |
| YJLV, NA2XSY; Kabel listrik berlapis PVC |
| YJLV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berlapis PVC |
Produk ini dapat diterapkan pada jalur transmisi dan distribusi listrik dengan tegangan nominal AC ((U0/U) dari sistem 3.6/6kV-26/36kV.dan nampan) dan tanah ((langsung terkubur, lubang kabel, pipa dll.) sesuai dengan perbedaan struktur lapisan perlindungan.
Aplikasi
Digunakan di stasiun trafo, blok switching, di pembangkit listrik dan pabrik industri.
Kabel listrik tegangan menengah untuk aplikasi statis di tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di air,dalam kondisi di mana kabel tidak terkena tekanan mekanik yang lebih berat dan ketegangan tarik.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lainnya sepertiBS,DIN dan ICEA atas permintaan
Data teknis
- Kabel listrik menurut DIN VDE 0276 bagian 603, HD 620, IEC 60502, BS 6622
- kisaran suhu maksimum sampai + 90 °C
- Suhu selama pemasangan dari 0 °C sampai +70 °C
- Suhu sirkuit pendek + 250 °C (hingga 5 detik)
- Tegangan nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (kurang BS), 18/30 kV, 19/33 kV (kurang BS)
- Tegangan operasi 3,6/6 kV = maksimal 7,2 kV 6/10 kV = maksimal 12 kV 18/30 kV = maksimal 36 kV
- Tegangan uji ac 3.6/6 kV = 11 kV sampai 5 menit. 6/10 kV = 21 kV sampai 5 menit. 18/30 kV = 63 kV sampai 5 menit.
- Radius lentur minimal sekitar 15 diameter kabel
| Tegangan uji |
6 / 10 kV |
[kV] |
21 / 5 menit. |
| |
12 / 20 kV |
[kV] |
42 / 5 menit |
| |
18 / 30 kV |
[kV] |
63 / 5 menit. |
| Kisaran suhu |
bergerak |
|
-5°C sampai +70°C |
| |
tetap |
|
-20°C sampai +70°C |
| Suhu operasi |
Sirkuit pendek |
°C |
250 |
| Waktu sirkuit pendek |
Max. |
[detik] |
5 |
| Radius lentur |
Min. |
x diameter |
15 |
| Kemampuan terbakar |
standar |
|
EN 60332-1-2
|
*) Pengemasan: CUT = kabel dalam panjang yang berbeda pada drum atau gulungan, kemungkinan pemotongan pada panjang yang diperlukan
Sertifikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Cdan lebih banyak lagi pada permintaan
Tabel tegangan, inti dan perpotongan
| Artikel |
Kategori A, B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Kategori A, B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Inti tunggal |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tiga inti |
mm2 |
25-400 |
25-400 |
35 sampai 400 |
50 sampai 400 |
50 sampai 400 |
50 sampai 400 |
Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan waktu yang tidak lebih dari 1 menit untuk kesalahan grounding. Untuk kabel dengan tegangan nominal Kategori B,kesalahan grounding yang biasanya berlangsung tidak lebih dari 1 jam, waktu maksimum berlangsung tidak lebih dari 8 jam, waktu kerusakan tanah tahunan berlangsung sama sekali tidak harus lebih dari 125 jam, Kategori C mencakup semua sistem mengharapkan Kategori A dan B.
Pengemasan dan Pengiriman
Semua kabel untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau drum kayu dan baja.Setelah drum kabel dikemas dengan baik dikirim ke Pelabuhan Laut, mereka dimuat ke dalam 20 FT kontainer atau 40 FT kontainer.Ukuran kontainer dipilih sesuai dengan berat dari total barang yang dimuat atau sesuai dengan kebutuhan klien.
Layanan
* Kami adalah salah satu produsen terbesar kawat listrik dan kabel listrik di Cina dan memiliki lebih dari 20 tahun produksi dan pengalaman pemasaran.
* Kami menerima OEM. ukuran kabel dan bahan disesuaikan. logo sendiri dan desain sendiri disambut. kami akan memproduksi sesuai dengan persyaratan dan deskripsi Anda;
* Silakan kirimkan pertanyaan untuk informasi produk lebih lanjut dan kami akan memberikan umpan balik dalam waktu 12 jam.
