Detail Produk
Nama Produk:
Kabel lapis baja
Isolasi:
XLPE
Baja:
Pita Baja/Kawat
Konduktor:
Bahasa Indonesia: CU/AL
Inti:
1 , 3
Standar:
IEC, BS, ADALAH, VDE
Jaminan:
2 Tahun
Sampel gratis:
Ya
Menyoroti:

armored electrical wire

,

armored cable wiring

Syarat Pembayaran & Pengiriman
Kuantitas min Order
500 meter
Harga
US$0.51 - US$125 / Meter
Kemasan rincian
Drum kayu
Waktu pengiriman
10 hari
Syarat-syarat pembayaran
T/T,L/C
Menyediakan kemampuan
KMs 21.000 per bulan
Deskripsi produk

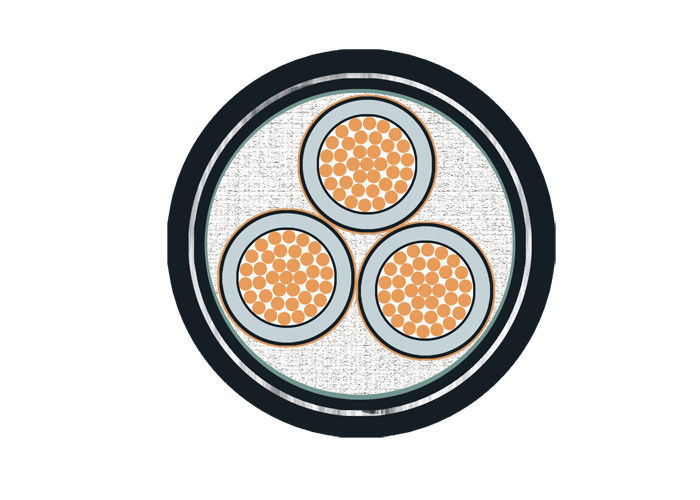

MV HV Steel Tape Kabel Listrik Lapis Baja Kabel 1 Inti / 3 Inti






Aplikasi





Digunakan di stasiun transformator, blok switching, pembangkit listrik dan pabrik industri.

Kabel listrik tegangan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat.

Untuk menghindari dampak dampak eksternal, lapisan semi-konduktif yang melekat diekstrusi antara konduktor dan isolasi, bersama dengan konduktor tembaga konsentris, mengamankan pembatasan medan listrik dan ketahanan terhadap pelepasan sebagian.





Konstruksi





Konduktor: Konduktor bulat Cu/Al, multi wire stranded compacted (RM), kelas 2 mnrt. ke HRN HD 383 / IEC 60228 / DIN VDE 0295
Layar bagian dalam: kulit semi-konduktif yang diekstrusi pada konduktor
Isolasi: Senyawa XLPE (polietilen ikatan silang, merek terkini: PE-X) DIX 8 mnrt. ke HRN HD 620 S1 atau 2XI1 mnrt. ke DIN VDE 0207 dio 22
Layar eksternal: kulit semi konduktif yang diekstrusi pada insulasi, disambung memanjang dengan insulasi (+ pita bahan semi konduktif)
Konduktorlayar: pita tembaga dibungkus counter-helix
Pengisi: strip pengisi, benang, atau kertas
Pembungkus: pita pembungkus bukan tenunan atau tahan api atau tahan air
Penutup bagian dalam: PVC yang diekstrusi
Baja: Kawat Baja Galvanis, Tape Armoring
Selubung Keseluruhan polivinilklorida (PVC) atau FR-PVC, PE, LSOH
Warna sarungnya Hitam, merah atau disesuaikan




YJ: isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja—3 inti
22: Pelindung pita baja—3 inti
72: Pelindung kawat aluminium—1 inti
62: Pelindung pita baja tahan karat—1 inti
ZR: Tahan api


Standar

Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lain sepertiBS,DIN dan ICEA berdasarkan permintaan



Data teknis

Tegangan uji 6/10 meter persegi [kV] 21/5 menit.
  12/20 meter persegi [kV] 42/5 menit.
  18/30 meter persegi [kV] 63/5 menit.
Kisaran suhu sedang bergerak   -20°C hingga +90°C
  tetap   -20°C hingga +90°C
Suhu pengoperasian hubungan pendek °C 250
Waktu hubung singkat maks. [detik] 5
Jari-jari lentur menit. x diameter 15
Sifat mudah terbakar standar   EN 50265-2-1



*) Pengepakan: CUT = kabel dengan panjang berbeda pada drum atau reel, dapat dipotong sesuai panjang yang dibutuhkan



Tabel tegangan, inti dan penampang

Barang Kategori A,B 3,6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
Kategori A,B 6/6kV 8,7/10kV 12/15kV 18/20kV - 26/35kV
Inti tunggal mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Tiga inti mm2 25-400 25-400 35-400 50-400 50-400 50-400



Kabel dengan tegangan pengenal Kategori A digunakan dalam situasi yang memerlukan waktu tidak lebih dari 1 menit. kesalahan grounding yang berlangsung lama. Untuk kabel dengan tegangan pengenal Kategori B, waktu gangguan grounding biasanya tidak lebih dari 1 jam, maks. waktu yang bertahan tidak lebih dari 8 jam, waktu yang berlangsung gangguan tanah tahunan secara keseluruhan tidak boleh lebih dari 125 jam, Kategori C mencakup semua sistem yang diharapkan Kategori A dan B.







Spesifikasi Kabel Listrik.
Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV Jumlah Inti Luas penampang konduktor (mm2)
isolasi xlpe 1 inti 3 inti 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi
Inti Cu Al Inti
YJV, N2XSY;Kabel listrik berselubung PVC YJLV, NA2XSY; Kabel listrik berselubung PVC
YJV22; pita baja lapis baja, kabel listrik berselubung PVC YJLV22; pita baja lapis baja, kabel listrik berselubung PVC
YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC
isolasi pvc
Cu Inti Al Inti
Kabel listrik berselubung VV(VY);PVC(PE). Kabel listrik berselubung VLV(VLY);PVC(PE).
VV22(VV23); pita baja lapis baja, kabel listrik berselubung PVC(PE). VLV22(VLV23); pita baja lapis baja, kabel listrik berselubung PVC(PE)
VV32(VV33),VV42(VV43); kawat baja lapis baja, kabel listrik berselubung PVC(PE) VLV32(VLV33),VLV42(VLV43); kawat baja lapis baja, kabel listrik berselubung PVC(PE)







Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.




Sertifikat

ISO,CE, KEMA,IEC,RoHS, CCC,P3Cdan lebih banyak lainnya berdasarkan permintaan





Pengepakan & Pengiriman

Semua kabel Untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja. Bahan pengepakan tergantung pada berat dan ukuran kabel. Setelah drum kabel yang dikemas dengan baik dikirim ke Pelabuhan Laut, drum tersebut dimuat ke dalam kontainer 20 FT atau kontainer 40 FT. Semua drum kabel dipasang dengan kuat dengan sabuk pengaman untuk memastikan, tidak ada pergerakan selama angkutan laut. Ukuran kontainer dipilih berdasarkan berat total barang yang dimuat atau sesuai kebutuhan klien.



Layanan kami


* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.
* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;
* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.






Pertanyaan Umum


Q: Berapa lama waktu yang dibutuhkan untuk mendapatkan penawaran kembali?
J: Sebagian besar kutipan dikembalikan dalam waktu 24 jam, namun jika untuk konstruksi khusus, mungkin memerlukan waktu beberapa hari.
T: Jaminan apa yang diberikan pada produk Anda?
A: Kabel SHAN menjamin bahwa semua produk kami, kabel kabel, dan lainnya bebas dari cacat. Kami akan mengambil kembali produk apa pun yang tidak memenuhi kualitas yang disepakati oleh kedua belah pihak. Istilah spesifiknya adalah sebagai berikut:
1. Kami menjamin bahwa kami akan mematuhi persyaratan masa garansi yang ditentukan dalam kontrak, bahwa Barang yang dipasok berdasarkan pesanan pembelian Untuk Pengadaan kabel dan kawat jaringan distribusi swadaya
2. Kami akan diproduksi berdasarkan spesifikasi ini dan Barang tersebut akan menjadi baru, belum terpakai, dari model terbaru atau terkini. Setelah kami terpilih, kami akan memasok Barang secara ketat sesuai dengan persyaratan Kontrak.
3. Jaminan ini akan tetap berlaku selama dua belas (12) bulan setelah Barang, atau bagian mana pun tergantung keadaannya, dikirimkan ke dan diterima di tujuan akhir yang disebutkan dalam SCC, atau selama delapan belas (18) bulan setelah tanggal pengapalan dari pelabuhan atau tempat pemuatan di negara asal, jangka waktu mana yang lebih dulu.
4. Selama masa garansi pembeli dapat memberitahukan langsung kepada produsen dalam bentuk tertulis atau melalui agen jika terdapat masalah pada kualitas Barang. Pabrikan akan melakukan perbaikan atau penggantian dalam waktu yang wajar, dan akan menanggung semua biaya terkait hal ini.
