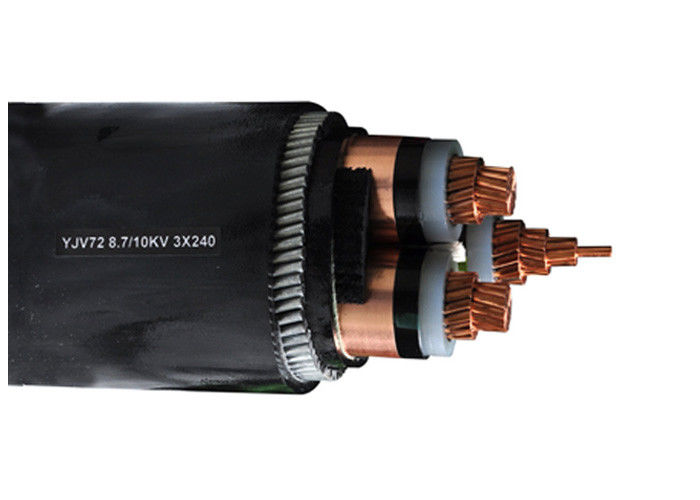

Tegangan Tinggi 3 X 240 mm2 CU SWA Kabel Lapis Baja Listrik Tiga Kabel Inti
Konstruksi
| Konduktor | Konduktor Tembaga Terdampar Kompak, Kelas 2 sesuai IEC 60228 |
| Konduktor Tembaga padat melingkar, Kelas 1 sesuai IEC 60228 |
| Konduktor Tembaga Terdampar Fleksibel, Kelas 5 sesuai IEC 60228 |
| Layar Konduktor | Semi-konduktor (hanya MV) |
| Isolasi | XLPE (polietilen ikatan silang) |
| Layar Isolasi | Semi-konduktor (hanya MV) |
| Perisai Metalik | Layar Pita Tembaga atau Kawat Tembaga & Pelindung Pita Tembaga (MV harus, LV opsional) |
| Pengisi | Strip pengisi |
| Pita Pembungkus | Pita pembungkus bukan tenunan atau pita pembungkus lsoh |
| Penutup Bagian Dalam | PVC ekstrusi, atau LSOH (khusus MV) |
| Baja | Armor Pita Baja, Kawat Baja atau Armor Kawat Aluminium opsional |
| Selubung Keseluruhan | PVC, FR-PVC, PE atau LSOH
|
YJ: isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja—3 inti
22: Pelindung pita baja—3 inti
72: Pelindung kawat aluminium—1 inti
62: Pelindung pita baja tahan karat—1 inti
ZR: Tahan api
Aplikasi
Digunakan di stasiun transformator, blok switching, pembangkit listrik dan pabrik industri.
Kabel listrik tegangan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat.
Detail Kabel Daya MV(6 hingga 35kv).
| Kabel Daya MV(11kv 15kv 33kv). |
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Jumlah Inti | Luas penampang konduktor (mm2) |
| isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;Kabel listrik berselubung PVC |
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC |
| Al Inti |
| YJLV, NA2XSY; Kabel listrik berselubung PVC |
| YJLV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lain sepertiBS,DIN dan ICEA berdasarkan permintaan
Data teknis
- Kabel listrik sesuai DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622
- Kisaran suhu maks. hingga +90 °C
- Suhu selama pemasangan dari 0 °C hingga +70 °C
- Suhu hubung singkat +250 °C (hingga 5 detik)
- Tegangan nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tegangan operasi 3,6/6 kV = maks. 7,2 kV 6/10 kV = maks. 12 kV 18/30 kV = maks. 36 persegi panjang
- Tegangan uji ac 3,6/6 kV = 11 kV hingga 5 menit. 6/10 kV = 21 kV hingga 5 menit. 18/30 kV = 63 kV hingga 5 menit.
- Radius lentur minimum kira-kira. 15 diameter kabel
| Tegangan uji | 6/10 meter persegi | [kV] | 21/5 menit. |
| | 12/20 meter persegi | [kV] | 42/5 menit. |
| | 18/30 meter persegi | [kV] | 63/5 menit. |
| Kisaran suhu | sedang bergerak | | -5°C hingga +70°C |
| | tetap | | -20°C hingga +70°C |
| Suhu pengoperasian | hubungan pendek | °C | 250 |
| Waktu hubung singkat | maks. | [detik] | 5 |
| Jari-jari lentur | menit. | x diameter | 15 |
| Sifat mudah terbakar | standar | | EN 60332-1-2
|
*) Pengepakan: CUT = kabel dengan panjang berbeda pada drum atau reel, dapat dipotong sesuai panjang yang dibutuhkan
Sertifikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cdan lebih banyak lainnya berdasarkan permintaan
Pengepakan dan Pengiriman
Semua kabel Untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja. Bahan pengepakan tergantung pada berat dan ukuran kabel. Setelah drum kabel yang dikemas dengan baik dikirim ke Pelabuhan Laut, drum tersebut dimuat ke dalam kontainer 20 FT atau kontainer 40 FT. Semua drum kabel dipasang dengan kuat dengan sabuk pengaman untuk memastikan, tidak ada pergerakan selama angkutan laut. Ukuran kontainer dipilih berdasarkan berat total barang yang dimuat atau sesuai kebutuhan klien.
Layanan
* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.
* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;
* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.
