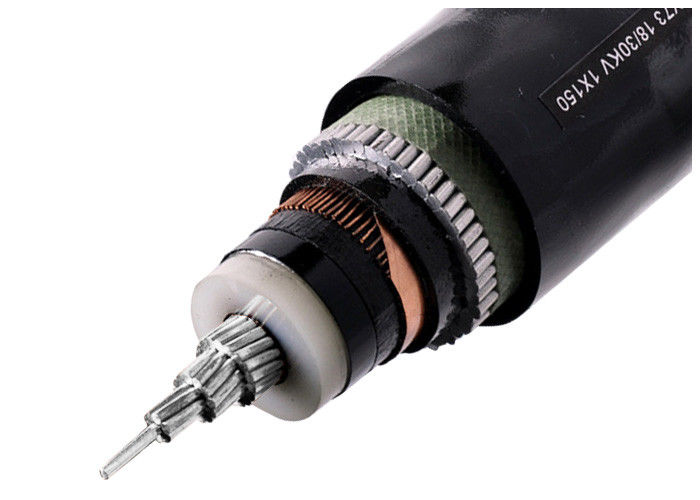

Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Tempat asal Cina
Nama merek QINGDAO YICABLE CABLE
Sertifikasi ISO,CE,IEC,TUV,KEMA
Detail Produk
Jenis Produk:
Kabel Al Pelindung Kawat Tembaga
Voltase:
tegangan tinggi
Konduktor:
AL / Aluminium
Isolasi:
XLPE
baja:
kawat baja
Srin:
kabel tembaga
Inti:
Inti tunggal
Bahan Sarung:
PVC/PE/LSOH
Standar:
IEC / BS / IS / VDE
Jaminan:
2 Tahun
Menyoroti:

armored electrical wire

,

armoured power cable

Syarat Pembayaran & Pengiriman
Kuantitas min Order
500 meter
Harga
US$0.45~120 per Meter
Kemasan rincian
Drum kayu atau Baja
Waktu pengiriman
10-15 hari
Syarat-syarat pembayaran
T/T,L/C
Menyediakan kemampuan
10.000 KM / Bulan
Deskripsi produk

Pelindung Kawat Tembaga Kabel Al Bawah Tanah SWA Kabel Listrik Lapis Baja Tegangan Tinggi Isolasi XLPE Inti Tunggal

Aplikasi



Kabel lapis baja listrik ini dirancang untuk pemasangan di udara terbuka, untuk penguburan langsung di bawah tanah, di dalam air, di saluran kabel, pembangkit listrik, di mana kerusakan mekanis pada kabel dapat terjadi.





Struktur kabel


- Inti aluminium bulat telanjang terdampar menurut IEC 60228
- Lapisan semi konduktif bagian dalam
- Insulasi inti XLPE
- Kode warna sesuai HD 308 S2
- Lapisan semi konduktif luar
- Pita semi konduktif
- Kawat tembaga & layar pita
- Pengisi
- Selubung bagian dalam PVC
- Pelindung pita baja galvanis (STA)
- Selubung luar PVC (merah atau hitam)




Data teknis



- Kabel listrik sesuai DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622
- Kisaran suhu maks. hingga +90 °C
- Suhu selama pemasangan dari 0 °C hingga +70 °C
- Suhu hubung singkat +250 °C (hingga 5 detik)
- Tegangan nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tegangan operasi 3,6/6 kV = maks. 7,2 kV 6/10 kV = maks. 12 kV 18/30 kV = maks. 36 persegi panjang
- Tegangan uji ac 3,6/6 kV = 11 kV hingga 5 menit. 6/10 kV = 21 kV hingga 5 menit. 18/30 kV = 63 kV hingga 5 menit.
- Radius lentur minimum kira-kira. 15 diameter kabel



Tegangan uji 6/10 meter persegi [kV] 21/5 menit.
  12/20 meter persegi [kV] 42/5 menit.
  18/30 meter persegi [kV] 63/5 menit.
Kisaran suhu sedang bergerak   -5°C hingga +70°C
  tetap   -20°C hingga +70°C
Suhu pengoperasian hubungan pendek °C 250
Waktu hubung singkat maks. [detik] 5
Jari-jari lentur menit. x diameter 15
Sifat mudah terbakar standar   EN 60332-1-2





Tabel tegangan, inti dan penampang



Barang Kategori A,B 3,6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
Kategori A,B 6/6kV 8,7/10kV 12/15kV 18/20kV - 26/35kV
Inti tunggal mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Tiga inti mm2 25-400 25-400 35-400 50-400 50-400 50-400



Kabel dengan tegangan pengenal Kategori A digunakan dalam situasi yang memerlukan waktu tidak lebih dari 1 menit. kesalahan grounding yang berlangsung lama. Untuk kabel dengan tegangan pengenal Kategori B, waktu gangguan grounding biasanya tidak lebih dari 1 jam, maks. waktu yang bertahan tidak lebih dari 8 jam, waktu gangguan tanah tahunan secara keseluruhan tidak boleh lebih dari 125 jam, Kategori C mencakup semua sistem yang diharapkan Kategori A dan B.



Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag 0



PENGEMASAN DAN PENGIRIMAN:



Kami mampu memenuhi jadwal pengiriman paling ketat sesuai dengan pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena keterlambatan pengiriman kabel dapat menyebabkan penundaan proyek secara keseluruhan dan pembengkakan biaya.

Kabel disediakan dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembapan. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan.





Pertanyaan Umum



1. Pengiriman:Melalui laut atau udara karena beban berat. Sampel akan dikirim melalui DHL, Fedex. dll.

2. Pembayaran:Kami menerima T/T, L/C, pilih saja yang Anda suka

3.Waktu pengiriman:Umumnya 7 ~ 10 hari kerja setelah setoran diterima. Menurut kuantitas.

4. MOQ:Umumnya MOQ kami adalah 1000 meter. sampel di bawah 20 sentimeter dapat diberikan secara bebas.





Layanan kami



* Kami adalah salah satu manufaktur kawat listrik dan kabel listrik terbesar di Cina dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.

* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan kebutuhan dan deskripsi Anda;

* Silakan kirimkan pertanyaan kepada kami untuk info produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.




Saran Pemesanan



Nilai Tegangan

Standar Aplikasi: IEC/BS/UL/GB

Jumlah Inti

Ukuran Konduktor $ Konstruksi

Jenis Isolasi

Lapis baja atau tidak lapis baja. Jika armor, jenis & material armor

Persyaratan Selubung

Panjang Kabel & Persyaratan Pengepakan

Persyaratan Lainnya
