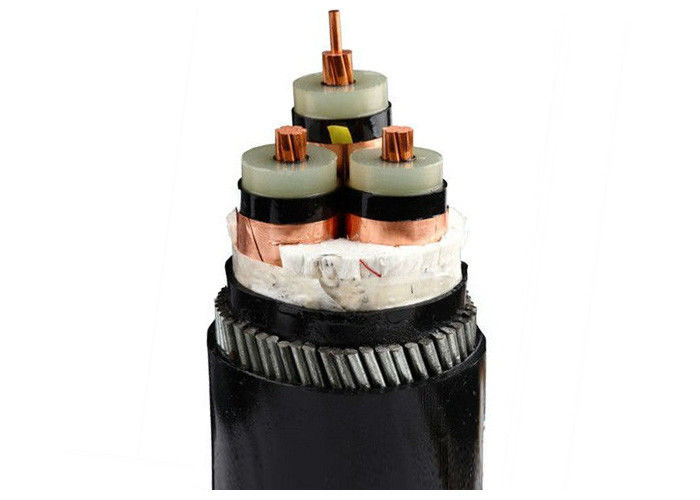

3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
  • 3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
  • 3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire
3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire

3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire

Tempat asal Cina
Nama merek QINGDAO YICABLE CABLE
Sertifikasi ISO,CE,IEC,TUV,KEMA
Detail Produk
Jenis Produk:
Kabel lapis baja 35KV
Voltase:
Tegangan Menengah 22kV 353kV
Konduktor:
Cu / Tembaga
Isolasi:
PE, XLPE
baja:
kawat baja
Srin:
kabel tembaga
Inti:
3 Fase
Bahan Sarung:
PVC/PE/LSOH
Standar:
IEC / BS / IS / VDE
Jaminan:
2 Tahun
Menyoroti:

armored electrical wire

,

armored cable wiring

Syarat Pembayaran & Pengiriman
Kuantitas min Order
500 meter
Harga
US$0.5~125 per Meter
Kemasan rincian
Drum kayu
Waktu pengiriman
7-10DAYS
Syarat-syarat pembayaran
T/T,L/C
Menyediakan kemampuan
10.000 KM sebulan
Deskripsi produk

3 Fase Tape Tape Screen XLPE Kabel Listrik 35kV Tegangan Tinggi Steel Wire Armored Electrical Cable

Saran Pemesanan



Tegangan nominal

Standar aplikasi:IEC/BS/UL/GB

Jumlah Inti

Ukuran konduktor $ Konstruksi

Jenis Isolasi

Jika armor, jenis armor & bahan

Keperluan Peti

Panjang Kabel & Keperluan Pengemasan

Persyaratan Lainnya





Spesifikasi



Dimensi Konstruksi Diameter luar Diameter luar Diameter konduktor Ketebalan isolasi Resistensi konduktor pada 20 °C arus sirkuit pendek 1s Berat Cu Berat kabel Kemasan*
    Min. Max. Max. nominal Max. nominal   sekitar.
N x mm2   mm mm mm mm Ω/km A kg/km kg/km
3 x 25/16 RM 43     3,4 0,727 3,58 1046 2850 CUT
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 CUT
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 CUT
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 CUT
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 CUT
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 CUT
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 CUT
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 CUT
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 CUT
3 x 300/25 RM 78 90   3,4 0,0601 42,50 9160 14450 CUT



*) Pengemasan: CUT = kabel dalam panjang yang berbeda pada drum atau gulungan, kemungkinan pemotongan pada panjang yang diperlukan




Aplikasi



Untuk diletakkan langsung di tanah, air, di luar ruangan, di dalam ruangan dan di saluran kabel misalnya di pabrik industri dan switchboard.





Konstruksi



1..... tembaga telanjang bergelombang
2..... lapisan dalam bahan semikonduktor
3..... isolasi inti dari polietilen silang
4..... lapisan luar dari bahan semikonduktor
5..... pita semikonduktor
6..... layar dari kawat tembaga

7..... Filler strip, benang, atau kertas
8..... Non tenunanPita pembungkus atau tahan api

9..... DiekstrusiLapisan PVC bagian dalam

10.... Pita Baja Galvanis Lapisan
11.... Seluruh Lapisan: polivinil klorida (PVC) atau FR-PVC, PE, LSOH






Standar



IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 kelas 2 (konstruksi)




Data teknis



Tegangan uji 6 / 10 kV [kV] 21 / 5 menit.
  12 / 20 kV [kV] 42 / 5 menit
  18 / 30 kV [kV] 63 / 5 menit.
Kisaran suhu bergerak   -20°C sampai +90°C
  tetap   -20°C sampai +90°C
Suhu operasi Sirkuit pendek °C 250
Waktu sirkuit pendek Max. [detik] 5
Radius lentur Min. x diameter 15
Kemampuan terbakar standar   EN 50265-2-1





Sertifikat



ISO,CE, KEMAIEC,RoHS, CCC,P3Cdan lebih banyak lagi pada permintaan



3 Phase Copper Tape Screen XLPE Power Wire Armoured Cable 35kV High Voltage Steel Wire 0



Pengemasan dan Pengiriman:



Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan biaya yang melebihi.

Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan..
