Kabel Elect 185MM x5 Core SWA Kabel listrik PVC Lapis baja China Manufacturer

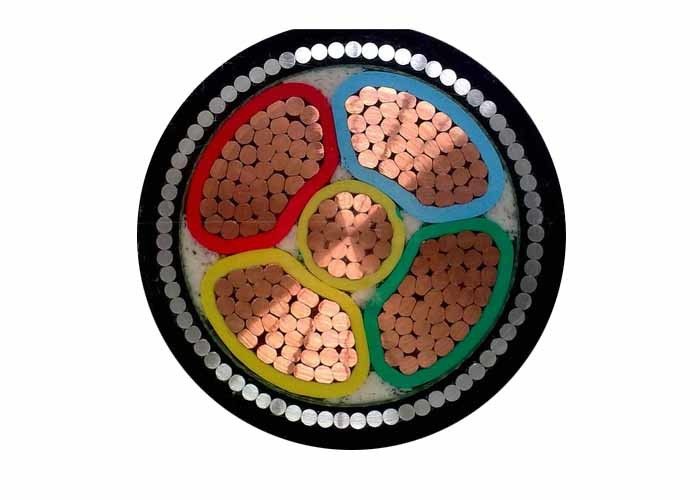

Konstruksi
①Konduktor: Konduktor tembaga bulat bulat, sesuai dengan IEC 60228 kelas 2
②Isolasi: XLPE ((polyethylene terikat silang) dengan nilai 90oC
③Lapisan bagian dalam: PVC
④Lapisan dalam: PVC
⑤Perisai: Kawat Baja
⑥Penutup keseluruhan: PVC tipe ST8IEC 60502, hitam
Catatan:Warna isolasi sesuai standar atau sesuai permintaan
Aplikasi
Cocok untuk digunakan di saluran distribusi listrik atau instalasi tetap dengan tegangan nominal hingga 0,6/1 kV di dalam ruangan/luar ruangan, tertutup dalam saluran, di saluran bawah tanah di mana tidak terkena kerusakan mekanis.
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Standar lain seperti BS,DIN dan ICEA atas permintaan
Data teknis
Tegangan nominal: 0,6 / 1 kV
Suhu konduktor maksimum: dalam kondisi normal (90°C), darurat (130°C) atau sirkuit pendek tidak lebih dari 5 s (250°C).
Min. Suhu Lingkungan 0°C, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Min. Radius lentur: 20 x kabel O.D
Sertifikat
CE, RoHS, CCC, KEMA dan banyak lagi pada permintaan
Spesifikasi
| Nom. Potongan lintas konduktor |
No./Dia. dari konduktor |
Ketebalan Isolasi |
Ketebalan lapisan dalam |
Steel Wire No./Dia. |
Ketebalan sarung |
Kira-kira. |
Berat sekitar. |
Max. DC Resistance of Conductor (20 °C) |
Tekanan pengujian AC |
Peringkat Saat Ini |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
Batas bawah (mm) |
Batas atas (mm) |
kg/km |
Ω /km |
KV/5menit |
Di udara (A) |
Dalam tanah (A) |
| 3 × 16 |
7/1.78 |
0.7 |
1.0 |
34/1.6 |
1.8 |
18.1 |
19.8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1.6 |
1.8 |
22.7 |
24.4 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.0 |
49/1.6 |
2.0 |
26.1 |
27.8 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 120 |
24 jam 24 jam.52 |
1.2 |
1.2 |
49/2.0 |
2.2 |
32.3 |
34.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
50/2.5 |
2.5 |
40.9 |
42.6 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2.5 |
2.7 |
45.7 |
47.4 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2.52 |
1.8 |
1.6 |
61/2.5 |
2.9 |
50.8 |
52.5 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 10 |
7/1.38 |
0.7 |
1.0 |
32/1.6 |
1.8 |
22.4 |
24.3 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1.78 |
0.7 |
1.0 |
37/1.6 |
1.8 |
24.9 |
26.8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0.9 |
1.0 |
43/1.6 |
1.9 |
28.3 |
30.2 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 70 |
14/2.52 |
1.1 |
1.2 |
41/2.0 |
2.0 |
33.4 |
35.3 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2.5 |
2.5 |
46.5 |
48.4 |
6238 |
0.124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| Nom. Potongan lintas konduktor |
Ketebalan Isolasi |
Ketebalan lapisan dalam |
Steel Wire Dia. |
Ketebalan lapisan luar |
Kira-kira. |
Berat sekitar. |
Max. DC Resistance of Conductor (20 °C) |
Tekanan pengujian AC |
Peringkat Saat Ini |
| mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5menit |
Di udara (A) |
Dalam tanah (A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50.50 |
6056 |
≤ 0.0601 |
30.5 |
640 |
595 |
Pengemasan & Pengiriman
Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan biaya yang melebihi.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan..
