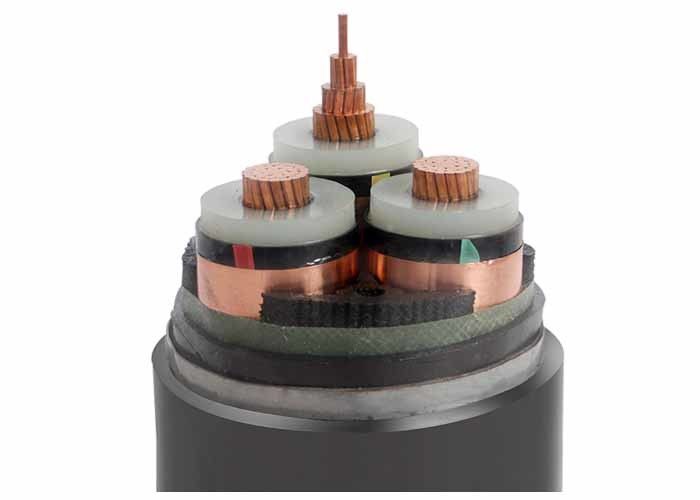

Tiga inti 12.7/22KV Ind Screen Dengan Steel Tape Amoured bawah tanah PVC Kabel Sheathed.
Konstruksi
CU/XLPE/STA/PVC Armored Electrical Cable
- Kerangka aluminium bulat yang telanjang bertulang sesuai dengan IEC 60228
- Lapisan semikonduktif dalam
- Isolasi inti XLPE
- Kode warna sesuai dengan HD 308 S2
- Lapisan semikonduktif luar
- Pita semikonduktif
- Tape screen tembaga
- Pengisi
- PVC lapisan dalam
- Lapisan baja galvanis (STA)
- PVC lapisan luar (merah atau hitam)
Nama kode:
YJ: Isolasi XLPE
L: Konduktor aluminium
V: Lapisan PVC
32:Pengaman kawat baja3 inti
22:Pengaman pita baja3 inti
72: Pengepungan kawat aluminium1 inti
62: Pemasangan pita stainless steel
ZR: tahan api
Aplikasi
Digunakan untuk jalur transmisi dan distribusi listrik dengan tegangan nominal 35kV dan di bawahnya.
Kabel listrik tegangan tinggi dan menengah untuk aplikasi statis di tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di air,dalam kondisi di mana kabel tidak terkena tekanan mekanik yang lebih berat dan ketegangan tarik.
| MV ((11kv 15kv 33kv) Kabel listrik |
| Model dan Deskripsi Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nomor inti |
Luas penampang konduktor ((mm2) |
| Isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;kabel listrik berlapis PVC |
| YJV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJV32, YJV42; Kawat baja lapis baja, kabel listrik berlapis PVC |
| Al Core |
| YJLV, NA2XSY; Kabel listrik berlapis PVC |
| YJLV22; pita baja lapis baja, kabel listrik berlapis PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berlapis PVC |
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB/T 12706
Standar lain seperti BS, DIN dan ICEA atas permintaan
Data teknis:
Suhu konduktor maksimum: di bawah normal (90OC), darurat (130OC) atau sirkuit pendek tidak lebih dari 5 s (250 °C) kondisi.
Min. Suhu Lingkungan 0OC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Min. Radius lentur: 15 x kabel O.D untuk inti tunggal
12 x kabel O.D untuk multi core
| Tegangan uji |
6 / 10 kV |
[kV] |
21 / 5 menit. |
| |
12 / 20 kV |
[kV] |
42 / 5 menit |
| |
18 / 30 kV |
[kV] |
63 / 5 menit. |
| Kisaran suhu |
bergerak |
|
-5°C sampai +70°C |
| |
tetap |
|
-20°C sampai +70°C |
| Suhu operasi |
Sirkuit pendek |
°C |
250 |
| Waktu sirkuit pendek |
Max. |
[detik] |
5 |
| Radius lentur |
Min. |
x diameter |
15 |
| Kemampuan terbakar |
standar |
|
EN 60332-1-2 |
