5 Inti SWA Kabel Listrik Lapis Baja PVC 2 Produsen Kabel Top China

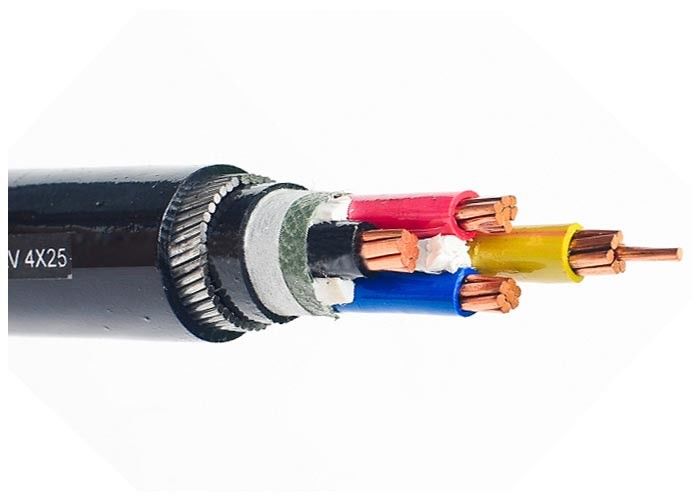

Konstruksi
①Konduktor: Konduktor tembaga beruntai melingkar polos, sesuai dengan IEC 60228 kelas 2
②Isolasi: XLPE (polietilen ikatan silang) dengan nilai 90HaiC
③Penutup Bagian Dalam: PVC
④Selubung Bagian Dalam: PVC
⑤Pelindung: Kawat Baja
⑥Selubung Keseluruhan: PVC tipe ST8sesuai IEC 60502, hitam
Catatan:Warna isolasi sesuai standar atau berdasarkan permintaan
Aplikasi
Cocok untuk digunakan pada jalur distribusi listrik atau instalasi tetap dengan tegangan pengenal hingga 0,6/1 kV di dalam/luar ruangan, tertutup dalam saluran, di saluran bawah tanah yang tidak terkena kerusakan mekanis.
Standar
Internasional: IEC 60502, IEC 60228
Tiongkok: GB/T 12706.1-2008
Standar lain seperti BS,DIN dan ICEA berdasarkan permintaan
Data teknis
Tegangan terukur: 0,6 / 1 kV
Suhu Konduktor Maksimum: dalam kondisi normal (90℃), darurat (130℃) atau korsleting tidak lebih dari 5 detik (250℃).
Minimal. Suhu Sekitar. 0℃, setelah pemasangan dan hanya jika kabel berada pada posisi tetap
Minimal. Radius Bending: 20 x OD kabel
Sertifikat
CE, RoHS, CCC, KEMA dan lainnya berdasarkan permintaan
Spesifikasi
| No. Penampang konduktor |
Helai No./Dia. Konduktor |
Ketebalan Isolasi |
Ketebalan Penutup Bagian Dalam |
Dia. Dari Kawat Baja |
Ketebalan Selubung |
Kira-kira. OD |
Kira-kira.
Berat
|
Maks. Resistansi DC Konduktor (20 ℃) |
Pengujian Tegangan AC |
Peringkat Saat Ini |
| mm2 |
buah/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5 menit |
Di udara (A) |
Di dalam tanah(A) |
| 5 × 4 |
1/2.25 |
0,7 |
1.0 |
1.25 |
1.8 |
20.0 |
783 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
1/2.76 |
0,7 |
1.0 |
1.25 |
1.8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
7/1.38 |
0,7 |
1.0 |
1.6 |
1.8 |
25.8 |
1398 |
1.83 |
3.5 |
60 |
77 |
| 5 × 16 |
7/1.78 |
0,7 |
1.0 |
1.6 |
1.8 |
29.0 |
1784 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
7/2.14 |
0,9 |
1.0 |
1.6 |
1.8 |
34.2 |
2378 |
0,727 |
3.5 |
105 |
125 |
| 5 × 35 |
7/2.52 |
0,9 |
1.0 |
1.6 |
1.9 |
37.8 |
3237 |
0,524 |
3.5 |
125 |
155 |
| 5×50 |
10/2.52 |
1.0 |
1.2 |
2.0 |
2.1 |
43.2 |
3994 |
0,387 |
3.5 |
160 |
185 |
| 5×70 |
14/2.52 |
1.1 |
1.2 |
2.0 |
2.3 |
49.0 |
5514 |
0,268 |
3.5 |
200 |
225 |
| 5×95 |
19/2.52 |
1.1 |
1.4 |
2.5 |
2.5 |
55.0 |
6816 |
0,193 |
3.5 |
245 |
270 |
| 5 × 120 |
24/2.52 |
1.2 |
1.4 |
2.5 |
2.6 |
61.0 |
8174 |
0,153 |
3.5 |
285 |
310 |
| 5 × 150 |
30/2.52 |
1.4 |
1.4 |
2.5 |
2.8 |
67.8 |
9859 |
0,124 |
3.5 |
325 |
345 |
| 5 × 185 |
37/2.52 |
1.6 |
1.6 |
2.5 |
3.0 |
74.3 |
11805 |
0,0991 |
3.5 |
375 |
390 |
| 5 × 240 |
48/2.52 |
1.7 |
1.6 |
3.2 |
3.3 |
83.0 |
15706 |
0,0754 |
3.5 |
440 |
450 |
Pengepakan & Pengiriman
Kami mampu memenuhi jadwal pengiriman paling ketat sesuai dengan pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena keterlambatan pengiriman kabel dapat menyebabkan penundaan proyek secara keseluruhan dan pembengkakan biaya.
Kabel disediakan dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembapan. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan.
