Kabel Listrik Lapis Baja Tegangan Menengah Standar IEC60502-2 IEC60228
Konstruksi

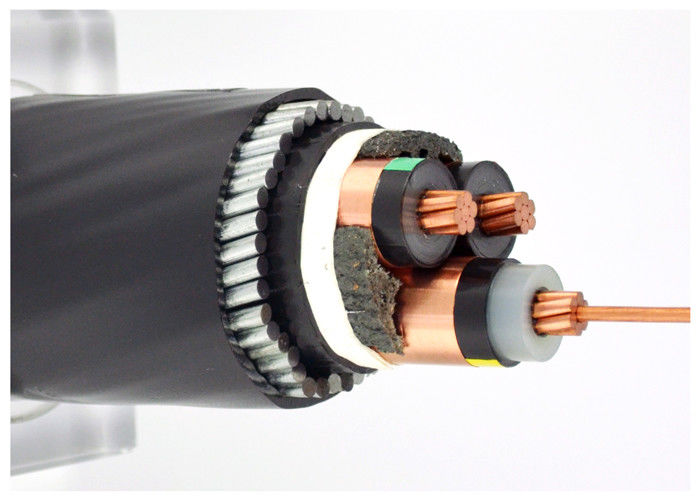

Kabel Listrik Lapis Baja CU/XLPE/PVC/STA/PVC
- Inti aluminium bulat telanjang terdampar menurut IEC 60228
- Lapisan semi konduktif bagian dalam
- Insulasi inti XLPE
- Kode warna sesuai HD 308 S2
- Lapisan semi konduktif luar
- Pita semi konduktif
- Layar pita tembaga
- Pengisi
- Selubung bagian dalam PVC
- Pelindung Kawat Baja Galvanis (SWA)
- Selubung luar PVC (merah atau hitam)
Nama kode:
YJ: isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja—3 inti
22: Pelindung pita baja—3 inti
72: Pelindung kawat aluminium—1 inti
62: Pelindung pita baja tahan karat—1 inti
ZR: Tahan api
Aplikasi
Digunakan untuk saluran transmisi dan distribusi tenaga listrik dengan tegangan pengenal 35kV ke bawah.
Kabel daya tegangan tinggi dan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat.
| Kabel Daya MV(11kv 15kv 33kv). |
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
Jumlah Inti |
Luas penampang konduktor (mm2) |
| isolasi xlpe |
1 inti 3 inti |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu |
| YJV, N2XSY;Kabel listrik berselubung PVC |
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC |
| Al Inti |
| YJLV, NA2XSY; Kabel listrik berselubung PVC |
| YJLV22; pita baja lapis baja, kabel listrik berselubung PVC |
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Standar
Internasional: IEC 60502, IEC 60228
Tiongkok: GB/T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis:
Suhu Konduktor Maksimum: di bawah normal (90HAIC), darurat (130HAIC) atau kondisi korsleting tidak lebih dari 5 detik (250℃).
Minimal. Suhu Sekitar. 0HAIC, setelah pemasangan dan hanya bila kabel berada pada posisi tetap
Minimal. Radius Bending: 15 x OD kabel untuk inti tunggal
12 x kabel OD untuk multi inti
| Tegangan uji |
6/10 meter persegi |
[kV] |
21/5 menit. |
| |
12/20 meter persegi |
[kV] |
42/5 menit. |
| |
18/30 meter persegi |
[kV] |
63/5 menit. |
| Kisaran suhu |
sedang bergerak |
|
-5°C hingga +70°C |
| |
tetap |
|
-20°C hingga +70°C |
| Suhu pengoperasian |
hubungan pendek |
°C |
250 |
| Waktu hubung singkat |
maks. |
[detik] |
5 |
| Jari-jari lentur |
menit. |
x diameter |
15 |
| Sifat mudah terbakar |
standar |
|
EN 60332-1-2 |
| No. Penampang konduktor |
Helai No./Dia. Konduktor |
Ketebalan Isolasi |
Ketebalan Selubung Bagian Dalam |
Dia. Dari Kawat Baja |
Ketebalan Selubung |
Kira-kira. OD |
Kira-kira.
Berat
|
Maks. Resistansi DC Konduktor (20 ℃) |
Pengujian Tegangan AC |
Peringkat Saat Ini |
| 3 × 25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0,727 |
21 |
120 |
125 |
| 3 × 35 |
7/2.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0,524 |
21 |
140 |
155 |
| 3 × 50 |
10/2.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0,387 |
21 |
165 |
180 |
| 3 × 70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0,268 |
21 |
210 |
220 |
| 3 × 95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0,193 |
21 |
255 |
265 |
| 3 × 120 |
24/2.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0,153 |
21 |
290 |
300 |
| 3 × 150 |
30/2.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0,124 |
21 |
330 |
340 |
| 3 × 185 |
37/2.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
0,0991 |
21 |
375 |
380 |
| 3 × 240 |
48/2.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0,0754 |
21 |
435 |
435 |
| 3 × 300 |
61/2.52 |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0,0601 |
21 |
495 |
485 |
|
