Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0 / U) dari sistem 3.6 / 6kV-26 / 36kV.Hal ini dialihkan di udara (rangka jembatan kabel, penopang dinding dalam ruangan, dan baki) dan tanah ( langsung dikubur, parit kabel, dll pipa.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.
Aplikasi
Untuk diletakkan langsung di tanah, air, di luar ruangan, di dalam ruangan dan di saluran kabel misalnya di pabrik industri dan switchboard.

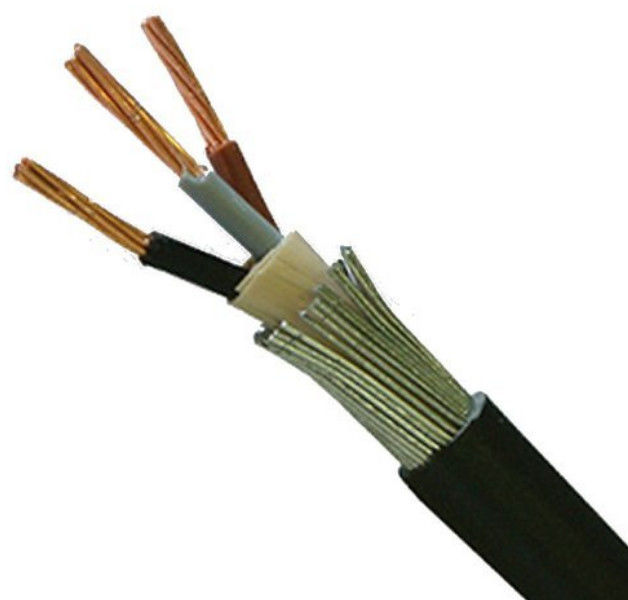

Konstruksi
1 ..... tembaga telanjang yang terdampar
2 ..... lapisan dalam dari bahan semi-konduktif
3 ..... insulasi inti dari polietilen yang terhubung silang
4 ..... lapisan luar dari bahan semi-konduktif
5 ..... pita semi-konduktor
6 ..... layar kabel tembaga
7 ..... Pengisi strip, Benang, atau Kertas
8 ..... Pita Pembungkus Non woven atau Flame Retardant
9 ..... Ekstrusi Penutup Bagian Dalam PVC
10 .... Pita Baja Galvanis Lapis Baja
11 .... Keseluruhan Selubung: polivinilklorida (PVC) atau FR-PVC, PE, LSOH
Kabel Daya MV (11kv 15kv 33kv) | ||
Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) |
isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Inti Cu | ||
YJV, N2XSY; Kabel listrik berselubung PVC | ||
YJV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB / T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis
Suhu Konduktor Maksimum: dalam kondisi normal (90 O C), darurat (130 O C) atau korsleting tidak lebih dari 5 s (250 ℃).
Min. Ambient Temp. 0 O C, setelah instalasi dan hanya ketika kabel dalam posisi tetap
Min. Bending Radius: 15 x OD kabel untuk single core
12 x OD kabel untuk multi core
Tegangan uji | 6/10 kV | [kV] | 21/5 menit. |
12/20 kV | [kV] | 42/5 mnt. | |
18/30 kV | [kV] | 63/5 mnt. | |
Kisaran suhu | bergerak | -5 ° C hingga + 70 ° C | |
tetap | -20 ° C hingga + 70 ° C | ||
Suhu Operasional | korsleting | ° C | 250 |
Waktu hubung singkat | maks. | [detik] | 5 |
Bending radius | min. | x diameter | 15 |
Sifat mudah terbakar | standar | EN 60332-1-2 |
Sertifikat
ISO, CE, KEMA , IEC, RoHS, CCC, P3C dan banyak lagi lainnya berdasarkan permintaan
Saran Pemesanan
Nilai Tegangan
Standar Aplikasi: IEC / BS / UL / GB
Jumlah core
Ukuran Konduktor $ Konstruksi
Jenis isolasi
Lapis baja atau tidak bersenjata. Jika baju besi, jenis baju & bahan
Persyaratan Selubung
Panjang Kabel & Persyaratan Kemasan
Persyaratan lain
