Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0 / U) dari sistem 3.6 / 6kV-26 / 36kV.Hal ini dialihkan di udara (rangka jembatan kabel, penopang dinding dalam ruangan, dan baki) dan tanah ( langsung dikubur, parit kabel, dll pipa.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.
Aplikasi
Digunakan untuk transmisi daya dan saluran distribusi dengan tegangan pengenal 35kV ke bawah.
Kabel daya tegangan tinggi dan sedang untuk aplikasi statis di dalam, di dalam dan di luar fasilitas, di luar ruangan, di kanal kabel, di dalam air, dalam kondisi di mana kabel tidak terpapar dengan tekanan mekanis yang lebih berat dan regangan tarik.
Dibandingkan dengan PVC Insulated Power Cable, xlpe power cable tidak hanya menawarkan karakteristik listrik yang sangat baik, mekanisme, panas dan tahan penuaan, tahan lingkungan stres dan tahan korosi kimia, tetapi juga struktur sederhana, ringan, tidak ada batasan dengan meletakkan drop, dan tunjangan suhu tinggi untuk kerja jangka panjang.
Konstruksi

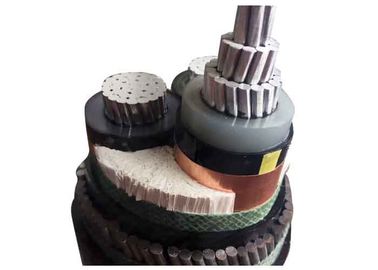

Kabel Listrik Lapis Baja AL / XLPE / STA / PVC
- Inti aluminium bulat telanjang yang terdampar menurut IEC 60228
- Lapisan semi-konduktif bagian dalam
- Insulasi inti XLPE
- Kode warna sesuai dengan HD 308 S2
- Lapisan luar semi konduktif
- Pita semi konduktif
- Layar pita tembaga
- Pengisi
- Selubung dalam PVC
- Armor kawat baja galvanis (SWA)
- Selubung luar PVC (merah atau hitam)
Kabel Daya MV (11kv 15kv 33kv) | ||
Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) |
isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Inti Cu | ||
YJV, N2XSY; Kabel listrik berselubung PVC | ||
YJV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB / T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis
Suhu Konduktor Maksimum: dalam kondisi normal (90 O C), darurat (130 O C) atau korsleting tidak lebih dari 5 s (250 ℃).
Min. Ambient Temp. 0 O C, setelah instalasi dan hanya ketika kabel dalam posisi tetap
Min. Bending Radius: 15 x OD kabel untuk single core
12 x OD kabel untuk multi core
Tegangan uji | 6/10 kV | [kV] | 21/5 menit. |
12/20 kV | [kV] | 42/5 mnt. | |
18/30 kV | [kV] | 63/5 mnt. | |
Kisaran suhu | bergerak | -5 ° C hingga + 70 ° C | |
tetap | -20 ° C hingga + 70 ° C | ||
Suhu Operasional | korsleting | ° C | 250 |
Waktu hubung singkat | maks. | [detik] | 5 |
Bending radius | min. | x diameter | 15 |
Sifat mudah terbakar | standar | EN 60332-1-2 |
Sertifikat
ISO, CE, KEMA , IEC, RoHS, CCC, P3C dan banyak lagi lainnya berdasarkan permintaan
