Kabel Daya Lapis Baja Tegangan Tinggi Kabel Daya

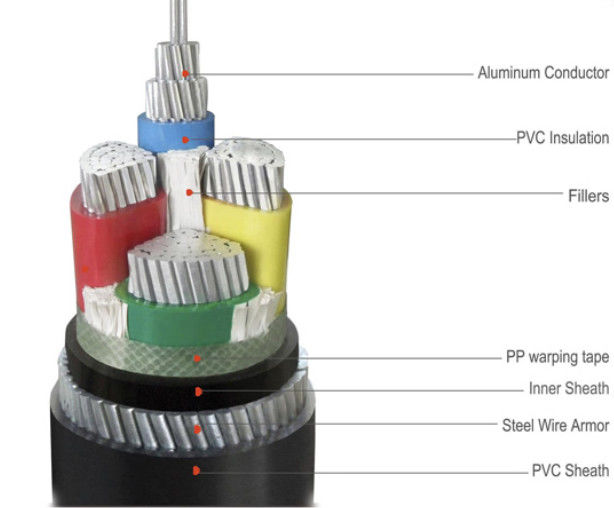

Konstruksi
Konduktor: | Aluminium bulat Cu, multi-kawat yang dipadatkan (RM), kelas 2 mnrt ke HRN HD 383 / IEC 60228 / DIN VDE 0295 |
Layar batin: | kulit semi-konduktif diekstrusi pada konduktor |
Isolasi: | XLPE (polietilen ikatan silang, tanda terbaru: PE-X) senyawa DIX 8 mnrt. untuk HRN HD 620 S1 dan 2XI1 mnrt. ke DIN VDE 0207 dio 22 |
Layar eksternal: | kulit semi-konduktif yang diekstrusi pada isolasi, disambung secara longitudinal dengan isolasi (+ pita dari bahan semi-konduktif) |
Layar konduktor : | pita tembaga dibungkus kontra-helix |
Pengisi: | pengisi strip, benang, atau kertas |
Membungkus : | pita pembungkus non woven atau tahan api atau bukti air |
Batin meliputi : | PVC diekstrusi |
Baju zirah: | Kawat Aluminium |
Selubung keseluruhan | polivinilklorida (PVC) atau FR-PVC, PE, LSOH |
Warna sarung | Hitam, merah atau disesuaikan |
Aplikasi:
Sebuah. Digunakan di stasiun transformator, blok switching, di pembangkit listrik dan pabrik industri. Kabel daya tegangan sedang untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di kanal kabel, di dalam air, dalam kondisi di mana kabel tidak terpapar dengan tekanan mekanis yang lebih berat dan tegangan tarik.
b. Untuk menghindari dampak dampak eksternal, lapisan semi-konduktif yang melekat diekstrusi antara konduktor dan insulasi, bersama dengan konduktor tembaga konsentris, mengamankan pembatasan medan listrik dan ketahanan terhadap pelepasan parsial.
c. Karena faktor kerugian dielektriknya yang sangat rendah, yang tetap konstan selama masa operasinya, dan karena sifat insulasi yang sangat baik dari material XLPE, secara longitudinal disambung dengan layar dalam dan luar dari material semi-konduktif (diekstrusi dalam satu proses), kabel memiliki keandalan operasi yang tinggi.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina : GB / T 12706.2-2008
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Kabel Daya MV (11kv 15kv 33kv) | ||
Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) |
isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Inti Cu | ||
YJV, N2XSY; Kabel listrik berselubung PVC | ||
YJV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Pengepakan & pengiriman
Semua kabel untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja. Bahan kemasan tergantung pada berat dan ukuran kabel. Setelah drum kabel dikemas dengan baik dikirim ke Sea Port, mereka dimuat ke dalam wadah 20 FT atau 40 kontainer FT. Semua drum kabel diperbaiki dengan kuat oleh sabuk pengaman untuk memastikan, tidak ada pergerakan selama pengangkutan laut. Ukuran wadah dipilih sesuai dengan berat total barang yang dimuat atau sesuai kebutuhan klien.
