Struktur:

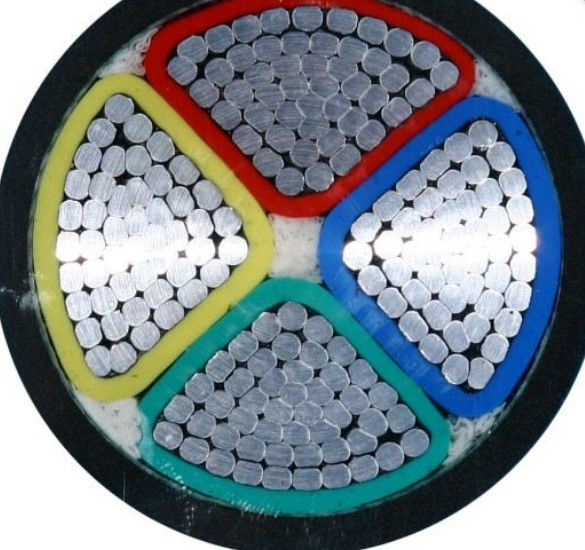

Konduktor aluminium telanjang yang terdampar, lapisan dalam dari bahan semi-konduktif, Insulasi inti dari polietilena bertautan-silang, Lapisan luar dari bahan semi-konduktif, Layar pita tembaga, strip Pengisi, Benang, atau Kertas, Pita rapuh tanpa tenunan , Ekstrusi PVC penutup bagian dalam, Pita Baja Galvanis, Keseluruhan Selubung polivinilklorida (PVC) atau FR-PVC, PE, LSOH
Aplikasi:
Digunakan di stasiun transformator, blok switching, di pembangkit listrik dan pabrik industri.
Kabel daya tegangan sedang untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di kanal kabel, di dalam air, dalam kondisi di mana kabel tidak terpapar dengan tekanan mekanis yang lebih berat dan tegangan tarik.
Karena faktor kerugian dielektriknya yang sangat rendah, yang tetap konstan selama masa operasinya, dan karena sifat insulasi yang sangat baik dari material XLPE, secara longitudinal disambung dengan layar dalam dan luar dari material semi-konduktif (diekstrusi dalam satu proses), kabel memiliki keandalan operasi yang tinggi.
Standar:
Internasional: IEC 60502, IEC 60228, (IEC 60332-3 untuk ZR-YJV 32 , hanya ZR-YJV 72 )
China: GB / T 12706, (GB / T 18380-3 untuk ZR-YJV 32 , hanya ZR-YJV 72 )
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Kabel Daya MV (11kv 15kv 33kv) | ||
Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) |
isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Inti Cu | ||
YJV, N2XSY; Kabel listrik berselubung PVC | ||
YJV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Data teknis:
Suhu Konduktor Maksimum: dalam kondisi normal (90 O C), darurat (130 O C) atau korsleting tidak lebih dari 5 s (250 ℃).
Min. Ambient Temp. 0 O C, setelah instalasi dan hanya ketika kabel dalam posisi tetap
Min. Bending Radius: 15 x OD kabel untuk single core
12 x OD kabel untuk multi core
Tegangan uji | 6/10 kV | [kV] | 21/5 menit. |
12/20 kV | [kV] | 42/5 mnt. | |
18/30 kV | [kV] | 63/5 mnt. | |
Kisaran suhu | bergerak | -5 ° C hingga + 70 ° C | |
tetap | -20 ° C hingga + 70 ° C | ||
Suhu Operasional | korsleting | ° C | 250 |
Waktu hubung singkat | maks. | [detik] | 5 |
Bending radius | min. | x diameter | 15 |
Sifat mudah terbakar | standar | EN 60332-1-2 |
Sertifikat
ISO, CE, KEMA , IEC, RoHS, CCC, P3C dan banyak lagi lainnya berdasarkan permintaan
