Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB / T 12706.2-2008
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Aplikasi
Digunakan untuk transmisi daya dan saluran distribusi dengan tegangan pengenal 35kV ke bawah.
Dibandingkan dengan PVC Insulated Power Cable, xlpe power cable tidak hanya menawarkan karakteristik listrik yang sangat baik, mekanisme, panas dan tahan penuaan, tahan lingkungan stres dan tahan korosi kimia, tetapi juga struktur sederhana, ringan, tidak ada batasan dengan meletakkan drop, dan tunjangan suhu tinggi untuk kerja jangka panjang.

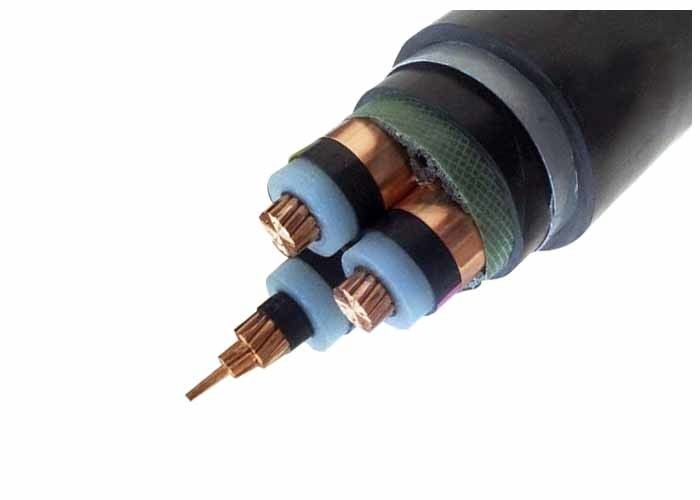

Konstruksi
| Konduktor | Konduktor Tembaga Terdampar Ringkas, Kelas 2 sesuai IEC 60228 |
| Konduktor Tembaga padat bundar, Kelas 1 sesuai IEC 60228 | |
| Konduktor Tembaga Terdampar Fleksibel, Kelas 5 sesuai IEC 60228 | |
| Layar Konduktor | Semi-konduktor |
| Isolasi | XLPE (Cross-linked polyethylene) |
| Layar isolasi | Semi-konduktor |
| Perisai Logam | Copper Tape Screen atau Copper wire & copper tape Shield |
| Pengisi | Pengisi strip |
| Pita Pembungkus | Pita pembungkus non woven atau pita pembungkus lsoh |
| Menutupi batin | PVC diekstrusi, atau LSOH |
| Baju zirah | Baja Tape Armor |
| Selubung keseluruhan | PVC, FR-PVC, PE atau LSOH |
Spesifikasi
| Kabel Daya MV (6 hingga 35kv) | |||
| Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) | |
| isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm | |
| Inti Cu | Al Core | ||
| YJV, N2XSY; Kabel listrik berselubung PVC | YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
| YJV22; pita baja lapis baja, kabel listrik berselubung PVC | YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
| YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
| isolasi pvc | |||
| Cu Core | Al Core | ||
| VV (VY); PVC (PE) kabel listrik berselubung | VLV (VLY); kabel listrik berselubung PVC (PE) | ||
| VV22 (VV23); pita baja lapis baja, kabel listrik berselubung PVC (PE) | VLV22 (VLV23); pita baja lapis baja, kabel listrik berselubung PVC (PE) | ||
| VV32 (VV33), VV42 (VV43); kawat baja lapis baja, kabel listrik berselubung PVC (PE) | VLV32 (VLV33), VLV42 (VLV43); kawat baja lapis baja, kabel listrik berselubung PVC (PE) | ||
Data teknis
| Tegangan uji | 6/10 kV | [kV] | 21/5 menit. |
| 12/20 kV | [kV] | 42/5 mnt. | |
| 18/30 kV | [kV] | 63/5 mnt. | |
| Kisaran suhu | bergerak | -20 ° C hingga + 90 ° C | |
| tetap | -20 ° C hingga + 90 ° C | ||
| Suhu Operasional | korsleting | ° C | 250 |
| Waktu hubung singkat | maks. | [detik] | 5 |
| Bending radius | min. | x diameter | 15 |
| Sifat mudah terbakar | standar | EN 50265-2-1 |
| Nom. Penampang konduktor | Helai No./Dia. Konduktor | Ketebalan insulasi | Ketebalan selubung dalam | Tebal Pita Baja | Ketebalan selubung | Perkiraan. OD | Perkiraan. Bobot | Maks. Resistansi Konduktor DC (20 ℃) | Menguji Tegangan AC | Peringkat saat ini | |
| mm2 | pc / mm | mm | mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 menit | Di udara (A) | Di tanah (A) |
| 3 × 35 | 7 / 2.52 | 5.5 | 1.8 | 2 × 0,5 | 2.9 | 58.0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10 / 2.52 | 5.5 | 1.8 | 2 × 0,5 | 3.0 | 61.0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14 / 2.52 | 5.5 | 2.0 | 2 × 0,5 | 3.1 | 65.0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19 / 2.52 | 5.5 | 2.0 | 2 × 0,5 | 3.2 | 68.0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 5.5 | 2.0 | 2 × 0,5 | 3.3 | 71.0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30 / 2.52 | 5.5 | 2.2 | 2 × 0,5 | 3.4 | 75.0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37 / 2.52 | 5.5 | 2.2 | 2 × 0,5 | 3.5 | 78.0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48 / 2.52 | 5.5 | 2.2 | 2 × 0,8 | 3.7 | 83.0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61 / 2.52 | 5.5 | 2.2 | 2 × 0,8 | 3.9 | 88.0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61 / 2.97 | 5.5 | 2.3 | 2 × 0,8 | 4.1 | 95.0 | 19032 | 0,047 | 42 | 565 | 520 |
Sertifikat
ISO, CE, KEMA , IEC, RoHS, CCC, P3C dan banyak lagi lainnya berdasarkan permintaan
Saran Pemesanan
Nilai Tegangan
Standar Aplikasi: IEC / BS / UL / GB
Jumlah core
Ukuran Konduktor $ Konstruksi
Jenis isolasi
Lapis baja atau tidak bersenjata. Jika baju besi, jenis baju & bahan
Persyaratan Selubung
Panjang Kabel & Persyaratan Kemasan
Persyaratan lain
