Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0 / U) dari sistem 3.6 / 6kV-26 / 36kV.Hal ini dialihkan di udara (rangka jembatan kabel, penopang dinding dalam ruangan, dan baki) dan tanah ( langsung dikubur, parit kabel, dll pipa.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.

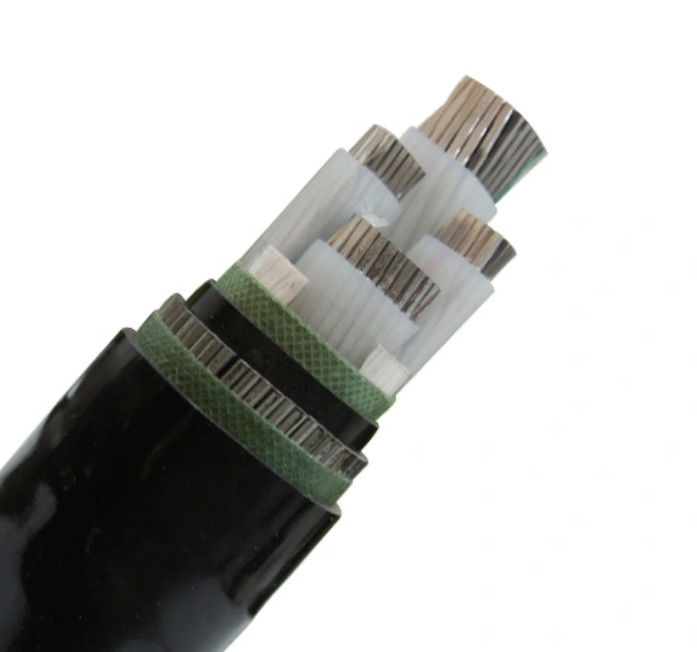

Konstruksi
1 ..... Tembaga telanjang terdampar
2 ..... lapisan dalam dari bahan semi-konduktif
3 ..... insulasi inti dari polietilen yang terhubung silang
4 ..... lapisan luar dari bahan semi-konduktif
5 ..... pita semi-konduktor
6 ..... layar kabel tembaga
7 ..... Pengisi strip, Benang, atau Kertas
8 ..... Pita Pembungkus Non woven atau Flame Retardant
9 ..... Ekstrusi Penutup Bagian Dalam PVC
10 .... Kawat Baja Stainless Lapis Baja
11 .... Keseluruhan Selubung: polivinilklorida (PVC) atau FR-PVC, PE, LSOH
Kabel Daya MV (11kv 15kv 33kv) | ||
Model dan Deskripsi Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | Tidak. Inti | Area penampang konduktor (mm2) |
isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Inti Cu | ||
YJV, N2XSY; Kabel listrik berselubung PVC | ||
YJV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJV32, YJV42; kawat baja lapis baja, kabel listrik berselubung PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel listrik berselubung PVC | ||
YJLV22; pita baja lapis baja, kabel listrik berselubung PVC | ||
YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC |
Aplikasi
Digunakan di stasiun transformator, blok switching, di pembangkit listrik dan pabrik industri. Kabel daya tegangan sedang untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di kanal kabel, di dalam air, dalam kondisi di mana kabel tidak terpapar dengan tekanan mekanis yang lebih berat dan tegangan tarik.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina : GB / T 12706.2-2008
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis:
Tegangan uji | 6/10 kV | [kV] | 21/5 menit. |
12/20 kV | [kV] | 42/5 mnt. | |
18/30 kV | [kV] | 63/5 mnt. | |
Kisaran suhu | bergerak | -20 ° C hingga + 90 ° C | |
tetap | -20 ° C hingga + 90 ° C | ||
Suhu Operasional | korsleting | ° C | 250 |
Waktu hubung singkat | maks. | [detik] | 5 |
Bending radius | min. | x diameter | 15 |
Sifat mudah terbakar | standar | EN 50265-2-1 |
