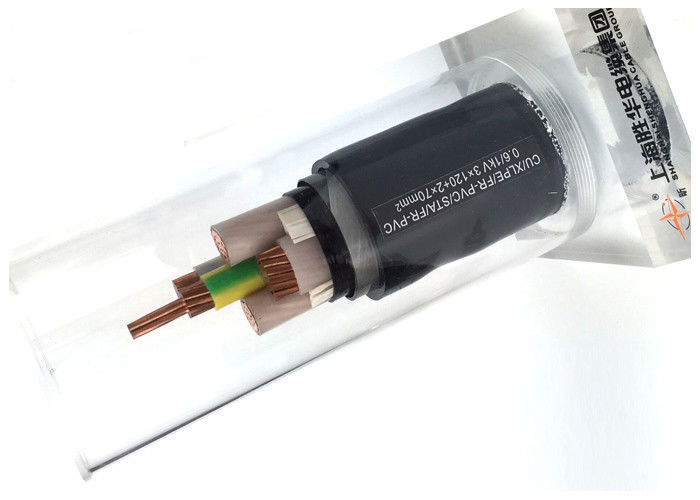

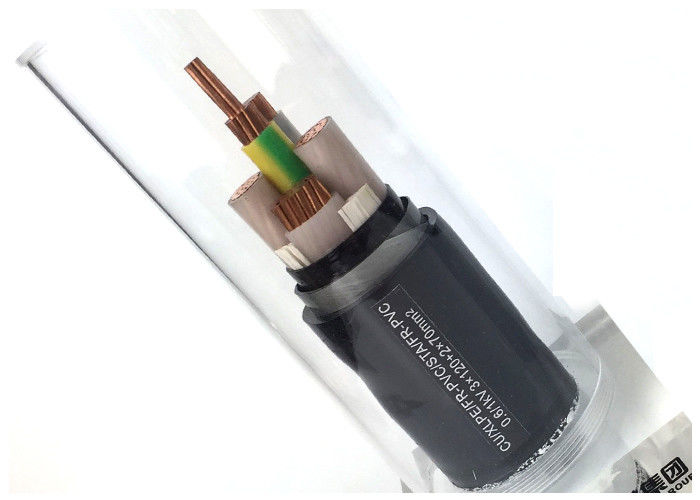

Konstruksi
Konduktor : Konduktor tembaga padat atau serat, Kelas 1 atau Kelas 2 sesuai IEC 60228
Isolasi : XLPE (polietilen ikatan silang) dengan rating 90 OC
Lapisan dalam : PVC
Pelindung : Pita baja
Selubung : PVC tipe ST2 sesuai IEC 60502, hitam
Aplikasi:
Digunakan untuk transmisi dan distribusi daya pada jalur daya dengan tegangan pengenal AC 0,6/1KV atau kurang
Kondisi Penggunaan:
1. Suhu maks. jangka panjang tidak lebih dari 70°c, suhu konduktor kabel tidak boleh lebih dari 160°c saat korsleting, durasi terlama tidak lebih dari 5 detik.2. Suhu lingkungan untuk pemasangan tidak kurang dari 0°c.
3. Radius lentur yang diizinkan untuk pemasangan lihat tabel berikut.Item
Kabel inti tunggal
| Kabel tiga inti | Kabel lunak | Tanpa pelindung | Berpelindung | |||
| 20D | Radius lentur min. untuk pemasangan | 20D | Radius lentur min. untuk pemasangan | 20D | ||
| 15D | 15D | 10D | 10D | Catatan: D adalah diameter luar kabel | Model & Spesifikasi. | |
gunakan pelat pemandu berpola | 10D | Catatan: D adalah diameter luar kabel | Catatan: D adalah diameter luar kabel | Model & Spesifikasi. | Tipe | |
Deskripsi
Tegangan Pengenal
| Jumlah Inti | Luas penampang nominal (mm2) | Aplikasi | YJV YJLV | Konduktor Cu atau Al, isolasi XLPE. Kabel listrik berselubung PVC | 0,6/1KV |
| 1,2,3,4 | 1,5 hingga 400 | Cocok untuk dikubur di tanah, Mampu menahan gaya mekanis eksternal tetapi gaya tarik besar. | 3+1 | 4 hingga 240 | 6/6kV |
| 1,3 | 25 hingga 500 | ||||
| 8,7/10kV 8,7/15kV 12/20kV | 1 | 21/35kv | |||
| 3 | Konduktor Cu atau Al, isolasi XLPE berpelindung pita baja berselubung PVC kabel listrik | 21/35kv | |||
| 1, Suhu kerja jangka panjang adalah 75°C, mengalami korsleting (dalam 5 detik), suhu inti tidak boleh lebih tinggi dari 160°C | 50 hingga 240 | ||||
| Properti Teknik: | Konduktor Cu atau Al, isolasi XLPE berpelindung pita baja berselubung PVC kabel listrik | 0,6/1KV | |||
| 3 | 1,5 hingga 400 | Cocok untuk dikubur di tanah, Mampu menahan gaya mekanis eksternal tetapi gaya tarik besar. | 1, Suhu kerja jangka panjang adalah 75°C, mengalami korsleting (dalam 5 detik), suhu inti tidak boleh lebih tinggi dari 160°C | 4 hingga 240 | 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
| 3 | 25 hingga 300 | ||||
| 21/35kv | 1, Suhu kerja jangka panjang adalah 75°C, mengalami korsleting (dalam 5 detik), suhu inti tidak boleh lebih tinggi dari 160°C | 50 hingga 240 | |||
| Properti Teknik: | 1, Suhu kerja jangka panjang adalah 75°C, mengalami korsleting (dalam 5 detik), suhu inti tidak boleh lebih tinggi dari 160°C | 2, Suhu lingkungan seharusnya tidak lebih rendah dari -10°C |
3, Suhu pemasangan seharusnya tidak lebih rendah dari 0°C
4, Radius lentur inti tunggal tanpa pelindung tidak boleh melebihi 20D, radius lentur inti tunggal dengan pelindung tidak boleh melebihi 15D, radius lentur tiga inti dengan pelindung tidak boleh melebihi 12D
Catatan:
1. Hanya sebagian kabel yang tercantum dalam tabel. Kabel dengan spesifikasi lain dapat ditanyakan.
2. Kabel dapat dipasok dengan berbagai mode tunggal atau multi mode.
3. Struktur kabel yang dirancang khusus tersedia berdasarkan permintaan.
PENGEMASAN DAN PENGIRIMAN
Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena penundaan apa pun dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan pembengkakan biaya.
Kabel dipasok dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan selotip perekat mandiri BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembaban. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan persyaratan pelanggan.
* Kami adalah salah satu produsen kawat listrik dan kabel daya terbesar di Tiongkok dan memiliki lebih dari 20 tahun pengalaman produksi dan pemasaran.
* Kami menerima OEM. Ukuran dan bahan kabel disesuaikan. Logo Anda sendiri dan desain Anda sendiri dipersilakan. Kami akan memproduksi sesuai dengan persyaratan dan deskripsi Anda;
* Silakan kirimkan pertanyaan kepada kami untuk informasi produk lebih lanjut dan kami akan memberi Anda umpan balik dalam 12 jam.![]()
