Tempat asal Cina
Nama merek QINGDAO YICABLE CABLE
Sertifikasi ISO,CE,IEC,TUV,KEMA
Detail Produk
Nama Produk:
Kabel Lapis Baja Tembaga
Nilai Tegangan:
8.7/15kv
Isolasi:
XLPE
Konduktor:
99,99% Tembaga Anil
Baja:
Pita Baja Lapis Baja
Ukuran:
2,5 hingga 630 Meter persegi
Inti:
1
Standar:
IEC / BS / IS / VDE
Menyoroti:

armored electrical wire

,

armored cable wiring

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1000 meter
Harga
$0.25~105/M
Kemasan rincian
drums
Waktu pengiriman
seminggu atau 10days
Syarat-syarat pembayaran
T/T,L/C
Menyediakan kemampuan
10.000 Kilometer per Bulan
Deskripsi produk

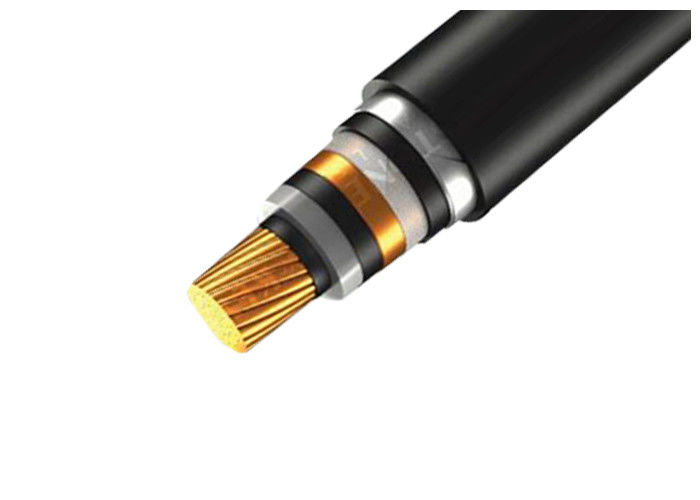

Konduktor Tembaga Stranded Kelas 2 dengan STA Digunakan untuk Retikulasi Bawah Tanah





Konstruksi



SPESIFIKASI PRODUK



Konduktor: Tembaga Anil  Bundar Kompak – Kelas 2

Isolasi: LV-XLPE

Warna Fasa: Penomoran

Armoring: AWA – SWA – DSTA – GDSTA

Spesifikasi: SANS 1339

Rentang Tegangan: 3.8/6.6kV – 6.35/11kV – 12.7/22kV – 19/33kV

Tipe: Belted atau Screened



Aplikasi: Digunakan untuk retikulasi bawah tanah, sistem distribusi utama, gardu induk, dan pertambangan. Dapat diproduksi dengan pita aluminium atau baja bergelombang





Standar



IEC60502, BS6346, VDE, AS/NZS, UL, dll atau sesuai permintaan pelanggan.



Kabel daya lapis baja xlpe 1kv-10 kv terutama sesuai dengan standar IEC 60502, juga dapat diproduksi sesuai dengan persyaratan OEM dan standar lainnya, seperti standar BS, standar DIN, standar ASTM, dll.
Tegangan pengenal hingga 35kv, luas penampang dapat mencapai 400 sqmm (konduktor tembaga atau aluminium). Suhu operasi jangka panjang konduktor adalah 90 derajat. Dalam hubung singkat, suhu tertinggi konduktor seharusnya tidak lebih dari 250 derajat.
Kondisi pemasangan: Untuk pemasangan di bawah tanah dengan perbedaan ketinggian yang besar, mampu menahan gaya mekanis eksternal dan gaya tarik sedang.
-Standar / Spesifikasi Pengujian: IEC 60502-1.

Pemasangan Kabel ini dapat dipasang di saluran, rak, atau penguburan langsung. Disarankan agar instruksi pemasangan yang ditunjukkan oleh Kode Listrik Lokal, atau yang setara, diikuti, sehingga keselamatan orang dan integritas produk tidak terpengaruh oleh efisiensi dalam pemasangan.



Model & Spesifikasi.



Tegangan pengenal untuk Kabel Daya XLPE Tegangan Menengah No. x Luas Penampang Nominal
Konduktor No. x mm21 inti3 inti

3.6/6(7.2)kV
3.6/6.6(7.2) kV, 6/10(12)kV
8.7/10(12)kV, 8.7/15(17.5)kV
12/20(24)kV
18/30(36)kV
21/35(40.5)kV
26/35(40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120 mm23x 120 mm21x150 mm23x 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x630 mm2



Tipe Deskripsi Tegangan Terukur JUMLAH Inti Luas penampang nominal(mm2) Aplikasi
YJV YJLV Konduktor Cu atau Al, isolasi XLPE. Selubung PVC kabel listrik 0.6/1KV 1,2,3,4 1.5 hingga 400 Untuk pemasangan di dalam dan di luar ruangan. Kabel daya berisolasi LV XLPE digunakan dalam sistem transmisi dan distribusi pada tegangan pengenal U(Um) ≤10KV. Kabel daya berisolasi HV XLPE mengacu pada transmisi kabel daya antara 10KV-35KV, sering diterapkan pada jalan utama transmisi daya. Mampu menahan tarikan tertentu selama pemasangan, tetapi tidak gaya mekanis eksternal.
3+1 3×4+1×2.5 hingga 3×400+1×185
6/6kV 1,3 25 hingga 500
8.7/10kV 8.7/15kV 12/20kV 1 25 hingga 500
3 25 hingga 300
21/35kv 1 50 hingga 500
YJV22 YJLV22 Konduktor Cu atau Al, isolasi XLPE, selubung PVC berlapis baja 0.6/1KV 3 1.5 hingga 400 Cocok untuk dikubur di tanah, Mampu menahan gaya mekanis eksternal tetapi gaya tarik besar.
4 4 hingga 240
6/6kV 8.7/10kV 8.7/15kV 12/20kV 3 25 hingga 300
21/35kv 3 50 hingga 240





Properti Teknik:



1,Suhu kerja jangka panjang adalah 75°C, mengalami hubung singkat (dalam 5 detik), suhu inti tidak boleh lebih tinggi dari 160°C

2,Suhu lingkungan seharusnya tidak lebih rendah dari -10°C

3,Suhu pemasangan seharusnya tidak lebih rendah dari 0°C

4,Radius lentur inti tunggal tanpa pelindung tidak boleh melebihi 20D, radius lentur inti tunggal dengan pelindung tidak boleh melebihi 15D, radius lentur tiga inti dengan pelindung tidak boleh melebihi 12D



Catatan:



1. Hanya sebagian kabel yang tercantum dalam tabel. Kabel dengan spesifikasi lain dapat ditanyakan.

2. Kabel dapat dipasok dengan berbagai mode tunggal atau multi mode.
3. Struktur Kabel yang dirancang khusus tersedia berdasarkan permintaan.





* Suhu pemasangan kabel seharusnya tidak lebih rendah dari 0 derajat, Ketika suhu lingkungan di bawah 0 derajat, kabel harus dipanaskan hingga 0 derajat atau lebih tinggi dengan metode tertentu. Seri ini meliputi:



* Kabel daya inti tembaga (aluminium), berisolasi PVC dan berselubung

* Kabel daya inti tembaga (aluminium), berisolasi PVC, berselubung PE

* Kabel daya inti tembaga (aluminium), berisolasi PVC, berlapis baja PVC berselubung.

* Kabel daya inti tembaga (aluminium), berisolasi PVC, berlapis baja, berselubung PE

* Kabel daya inti tembaga (aluminium), berisolasi PVC, berlapis kawat baja, berselubung PVC

* Kabel daya inti tembaga (aluminium), berisolasi PVC, berlapis kawat baja, berselubung PE





PENGEMASAN DAN PENGIRIMAN


Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena penundaan apa pun dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan pembengkakan biaya.



Kabel dipasok dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan selotip perekat diri BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembaban. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan.
