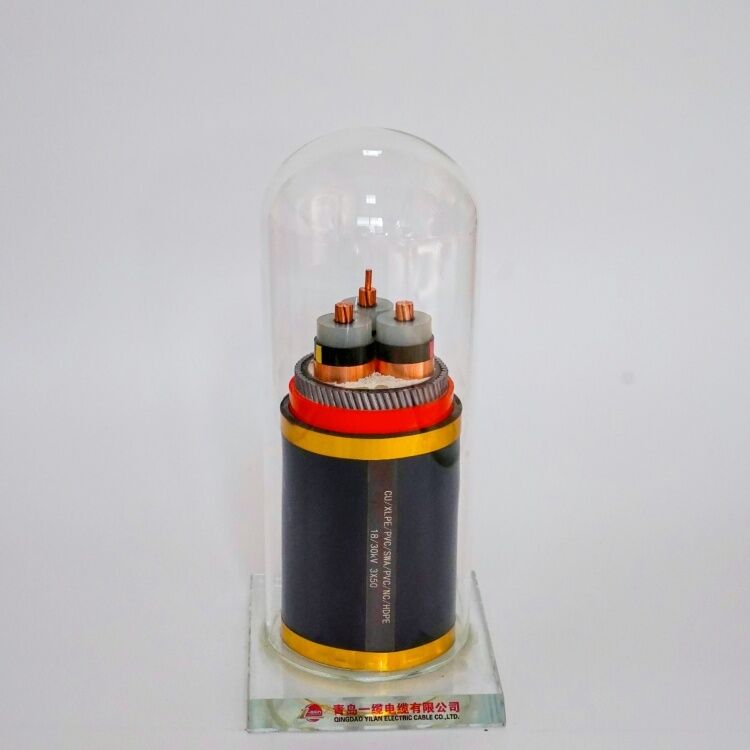

Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper

Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper

Tempat asal Cina
Nama merek QINGDAO YICABLE CABLE
Sertifikasi ISO,CE,IEC,TUV,KEMA
Detail Produk
Warna Isolasi:
Merah, Biru, Hijau
Tameng:
Pita tembaga
Konduktor:
Tembaga Terdampar
Jaket:
PVC
Mencicipi:
Bebas
Lapis baja:
Kawat Baja Bulat.
Menyoroti:

Kabel lapis baja kawat baja 33KV

,

kabel tembaga terdampar 3x95 SQMM

,

kabel tembaga telanjang tegangan menengah

Syarat Pembayaran & Pengiriman
Kuantitas min Order
300m
Harga
USD3.6-7.86/M
Kemasan rincian
Drum kayu
Waktu pengiriman
7 hari
Syarat-syarat pembayaran
L/C,T/T
Menyediakan kemampuan
863790 KM / minggu
Deskripsi produk

Kabel Daya Lapis Baja SWA Konduktor Tembaga Kompak Tegangan Menengah 33KV 3x95 SQMM


Konstruksi:1 ..... tembaga telanjang terdampar, 2 ..... lapisan dalam dari bahan semi-konduktor, 3 ..... insulasi inti dari polietilen ikatan silang, 4 ..... lapisan luar dari bahan semi-konduktor, 5 ..... pita semi-konduktor, 6 ..... layar kabel tembaga,7 ..... Strip Pengisi, Benang, atau Kertas,8 ..... Bukan tenunanPita pembungkus atau Flame Retardant,9 ..... DiekstrusiPenutup Bagian Dalam PVC, 10 .... Kawat Aluminium Lapis Baja, 11 .... Selubung Keseluruhan: polivinilklorida (PVC) atau FR-PVC, PE, LSOH


Aplikasi:1. Digunakan di stasiun transformator, blok switching, pembangkit listrik dan pabrik industri. Kabel listrik tegangan menengah untuk aplikasi statis di dalam tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di dalam air, dalam kondisi di mana kabel tidak terkena tekanan mekanis dan regangan tarik yang lebih berat. 2. Untuk menghindari dampak dampak eksternal, lapisan semi-konduktif yang melekat diekstrusi antara konduktor dan insulasi, bersama dengan konduktor tembaga konsentris, mengamankan pembatasan medan listrik dan ketahanan terhadap pelepasan sebagian. 3. Karena faktor kerugian dielektriknya yang sangat rendah, yang tetap konstan sepanjang masa pengoperasiannya, dan karena sifat insulasi yang sangat baik dari bahan XLPE, disambung secara membujur dengan kuat dengan layar bagian dalam dan luar dari bahan semi-konduktif (diekstrusi dalam satu proses), kabel memiliki keandalan pengoperasian yang tinggi.


Standar: Internasional: IEC 60502-2, IEC 60228; Tiongkok: GB/T 12706.2-2008; Standar lain sepertiBS,DIN dan ICEA berdasarkan permintaan


Spesifikasi:


Kabel Listrik MV(6 hingga 35kv).
Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV Jumlah Inti Luas penampang konduktor (mm2)
isolasi xlpe 1 inti 3 inti 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi
Inti Cu Al Inti
YJV, N2XSY;Kabel listrik berselubung PVC YJLV, NA2XSY; Kabel listrik berselubung PVC
YJV22; pita baja lapis baja, kabel listrik berselubung PVC YJLV22; pita baja lapis baja, kabel listrik berselubung PVC
YJV32,YJV42; kawat baja lapis baja, kabel listrik berselubung PVC YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berselubung PVC


Data teknis:


Tegangan uji 6/10 meter persegi [kV] 21/5 menit.

12/20 meter persegi [kV] 42/5 menit.

18/30 meter persegi [kV] 63/5 menit.
Kisaran suhu sedang bergerak
-20°C hingga +90°C

tetap
-20°C hingga +90°C
Suhu pengoperasian hubungan pendek °C 250
Waktu hubung singkat maks. [detik] 5
Jari-jari lentur menit. x diameter 15
Sifat mudah terbakar standar
EN 50265-2-1


Pemesanan


Nilai Tegangan

Standar Aplikasi: IEC/BS/UL/GB

Jumlah Inti

Ukuran Konduktor $ Konstruksi

Jenis Isolasi

Lapis baja atau tidak lapis baja. Jika armor, jenis & material armor

Persyaratan Selubung

Panjang Kabel & Persyaratan Pengepakan

Persyaratan Lainnya


Parameter Teknis


No. Penampang konduktor Helai No./Dia. Konduktor Ketebalan Isolasi Ketebalan Selubung Bagian Dalam Dia. Dari Kawat Baja Ketebalan Selubung Kira-kira. OD

Kira-kira.

Berat

 Maks. Resistansi DC Konduktor (20 ℃) Pengujian Tegangan AC Peringkat Saat Ini
mm2 buah/mm mm mm mm mm (mm) kg/km Ω /km kV/5 menit Di udara (A) Di dalam tanah(A)
1 × 50 10/2.52 8 1.2 2.0 2.2 40.0 2857 0,387 63 210 215
1 × 70 14/2.52 8 1.2 2.0 2.3 42.0 3166 0,268 63 260 265
1 × 95 19/2.52 8 1.2 2.0 2.3 43.0 3499 0,193 63 320 315
1 × 120 24/2.52 8 1.3 2.5 2.4 46.0 4264 0,153 63 370 360
1 × 150 30/2.52 8 1.4 2.5 2.5 48.0 4671 0,124 63 420 405
1 × 185 37/2.52 8 1.4 2.5 2.5 49.0 5121 0,0991 63 480 455
1 × 240 48/2.52 8 1.4 2.5 2.6 52.0 5780 0,0754 63 565 530
1 × 300 61/2.52 8 1.4 2.5 2.7 54.0 6482 0,0601 63 650 595
1 × 400 61/2.97 8 1.4 2.5 2.8 58.0 7657 0,0470 63 755 680
1 × 500 61/3.23 8 1.6 2.5 2.9 61.0 8894 0,0366 63 865 765


Produk ini berlaku untuk saluran transmisi dan distribusi daya dengan tegangan pengenal AC (U0/U) sistem 3,6/6kV-26/36kV. Produk ini disalurkan di udara (rangka jembatan kabel, penyangga dinding dalam ruangan, dan baki) dan tanah (terkubur langsung, parit kabel, pipa, dll.) masing-masing sesuai dengan perbedaan struktur lapisan pelindung.


PENGEMASAN DAN PENGIRIMAN

Semua kabel Untuk ekspor dikemas dengan baik dan dilindungi oleh drum kayu atau Drum Kayu dan Baja.

Bahan pengepakan tergantung pada berat dan ukuran kabel.

Informasi baik, informasi manufaktur, dan informasi klien tercetak jelas pada setiap ukuran drum.


Setelah drum kabel yang dikemas dengan baik dikirim ke Pelabuhan Laut, drum tersebut dimuat ke dalam kontainer 20 FT atau kontainer 40 FT. Semua drum kabel dipasang dengan kuat dengan sabuk pengaman untuk memastikan, tidak ada pergerakan selama angkutan laut.

Ukuran kontainer dipilih berdasarkan berat total barang yang dimuat atau sesuai kebutuhan klien.
