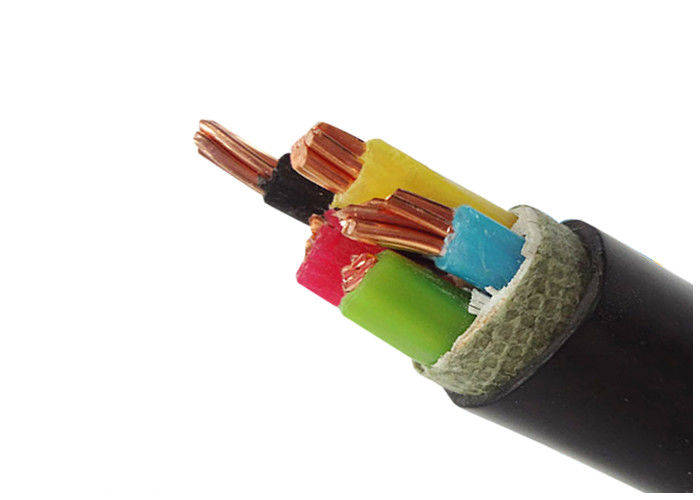

BS 6724 Kabel Halogen Nol Smole Rendah LSZH Tidak Berlapis Basec Multi Core0,6/1KV 4Cx185SQMM
Konduktor:Kelas 1/2 padatan atau untaian tembaga telanjang yang dianil. Kabel ini dibentuk menjadi konduktor akhir pada mesin stranding di bawah pengawasan kualitas yang ketat.
Isolasi: Senyawa polietilen ikatan silang atau PVC diisolasi di atas konduktor dengan proses ekstrusi. Bahan baku dan ketebalan Isolasi dipertahankan sesuai standar dan sesuai dengan Standar IEC60502/BS7870 tergantung kasusnya.
XLPE:Kabel Daya Berinsulasi diidentifikasi berdasarkan warna atau nomor sebagai berikut:
Jumlah inti Identifikasi
Kode Warna Lama Kode Warna Baru sesuai kebutuhan
Baju besi :Kapandiperlukan pelindung, pelindung terdiri dari satu lapis kabel baja galvanis/pita baja galvanis.
Armor ini diterapkan secara heliks sesuai standar.
Kabel inti tunggal dilapisi dengan Kabel Aluminium atau kabel Tembaga berdasarkan kebutuhan.
Luar sarung: Kabel standar diproduksi dengan PVC hitam ekstrusi. Selubung luar dicetak timbul atau dicetak dengan informasi yang disyaratkan oleh standar yang relevan.
Senyawa FR, FRLS, FRRT, LSF, MDPE khusus digunakan untuk selubung luar kabel, untuk memenuhi kebutuhan spesifik pelanggan.
Standar
Internasional: IEC 60502, IEC 60227 IEC 60331, IEC 61034
Tiongkok: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Standar lain seperti BS,DIN dan ICEA berdasarkan permintaan
Data teknis
Tegangan terukur: 0,6-1kV
Maks. Suhu Konduktor: normal (90℃), hubung singkat tidak lebih dari 5 detik (suhu konduktor tertinggi tidak boleh lebih dari 250°C)
Minimal. Suhu Sekitar: Kabel harus dipanaskan terlebih dahulu jika suhu sekitar di bawah 0°C
Minimal. Radius Bending: kabel inti tunggal 20(d+D)±5%, kabel multi-inti 15(d+D)±5%
| No. Penampang konduktor |
Ketebalan Isolasi |
Sarung |
Kira-kira. |
Kira-kira |
Maks. Resistansi DC Konduktor (20°C) |
Tegangan Uji |
Peringkat Saat Ini |
| mm2 |
mm |
Ketebalan |
OD |
Berat |
ohm/km |
AC |
| |
|
mm |
mm |
kg/km |
|
kV/5 menit |
Di udara(A) |
Di dalam tanah(A) |
| 4×1,5 |
0,7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| 4×2.5 |
0,7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0,7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
20.9 |
667 |
1.83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
27.1 |
1351 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
29.5 |
1772 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38.4 |
2380 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
2 |
43.2 |
3302 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47.3 |
4330 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52.5 |
5374 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58.3 |
6655 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64.7 |
8246 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0,0754 |
3.5 |
440 |
450 |
| 5×1,5 |
0,7 |
1.8 |
13.6 |
284 |
12.1 |
3.5 |
20 |
27 |
| 5×2.5 |
0,7 |
1.8 |
16.6 |
349 |
7.41 |
3.5 |
26 |
35 |
| 5×4 |
0,7 |
1.8 |
17.9 |
441 |
4.61 |
3.5 |
34 |
45 |
| 5×6 |
0,7 |
1.8 |
19.3 |
558 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
0,7 |
1.8 |
22.8 |
809 |
1.83 |
3.5 |
60 |
77 |
| 5×16 |
0,7 |
1.8 |
25.6 |
1135 |
1.15 |
3.5 |
83 |
105 |
| 5×25 |
0,9 |
1.8 |
29.7 |
1664 |
0,727 |
3.5 |
105 |
125 |
| 5×35 |
0,9 |
1.9 |
32.6 |
2194 |
0,524 |
3.5 |
125 |
155 |
| 5×50 |
1 |
2 |
37.3 |
3013 |
0,387 |
3.5 |
160 |
185 |
| 5×70 |
1.1 |
2.1 |
42.9 |
4101 |
0,268 |
3.5 |
200 |
225 |
| 5×95 |
1.1 |
2.2 |
48.2 |
5382 |
0,193 |
3.5 |
245 |
270 |
| 5×120 |
1.2 |
2.4 |
52.7 |
6685 |
0,153 |
3.5 |
285 |
310 |
| 5×150 |
1.4 |
2.5 |
58.5 |
8363 |
0,124 |
3.5 |
325 |
345 |
| 5×185 |
1.6 |
2.7 |
65.1 |
10268 |
0,0991 |
3.5 |
375 |
390 |
| 5×240 |
1.7 |
3.1 |
72.3 |
13167 |
0,0754 |
3.5 |
440 |
450 |
KemasanBahan:
Drum kayu baja (fumigasi)
Panjang kabel di setiap drum: 500m/1000m atau sesuai kebutuhan panjang kabel sebenarnya.
Ukuran Drum:
Sesuai panjang kabel dan ukuran wadah
*Untuk memberikan penawaran harga yang akurat, mohon beri tahu kami jumlah panjang kabel yang Anda butuhkan. Kuantitas lebih besar, manfaat diskon lebih banyak siap untuk Anda!
Pelabuhan:Shanghai, Cina, atau pelabuhan lain sesuai kebutuhan Anda.
Angkutan laut: Kutipan FOB/C&F/CIF semuanya tersedia.
