Standar:
IEC 60502.60331 IEC 6022 7 , IEC 60331, IEC 601034, IEC60754 GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
CE, CCC, KEMA

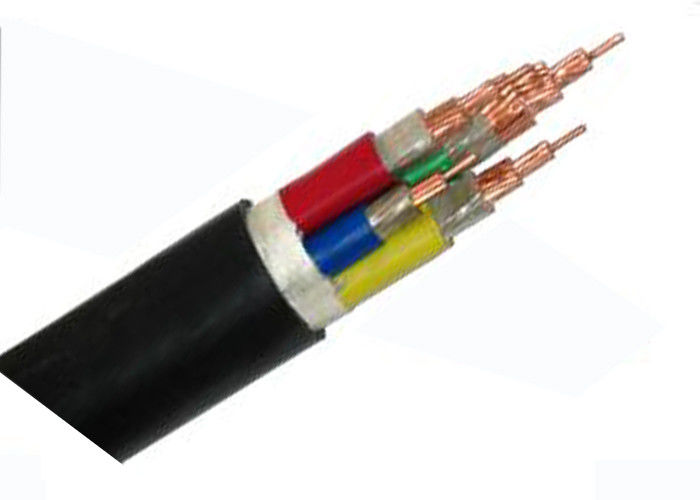

Konstruksi
Konduktor: Konduktor tembaga beruntai C ircular, sesuai dengan IEC 60228 kelas 2
Isolasi: XLPE / A
Penutup Bagian Dalam: LSOH
Selubung: LSOH , hitam
Aplikasi
Digunakan untuk gedung tinggi, Rumah Sakit, Teater, Pembangkit listrik, Terowongan Metro atau Industri Petrokimia atau tempat khusus lainnya yang diperlukan untuk asap rendah, nol kabel halogen bersih dan aman.
Standar
Internasional: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Cina: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Sertifikat
CE, RoHS, CCC, KEMA, dan lainnya berdasarkan permintaan
| Nom. Penampang konduktor | Ketebalan insulasi | Sarung | Perkiraan. | Perkiraan | Maks. Resistansi Konduktor DC (20 ° C) | Tegangan uji | Peringkat saat ini | |
| mm2 | mm | Ketebalan | OD | Bobot | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 menit | Di udara (A) | Di tanah (A) | |||
| 1 × 1,5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20.9 | 667 | 1,83 | 3.5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1,83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 | |
Karakteristik operasi
1, suhu operasi jangka panjang yang diijinkan dari konduktor kabel ≤70 ° C
2, suhu kerja tertinggi kabel dalam hal korsleting (waktu tahan lama tidak lebih dari 5s): ≤300mm2 konduktor kabel ≤160 ° C, ≥300 mm2 konduktor kabel ≤ 140 ° C.
3, suhu peletakan harus lebih dari 0 ℃, jari-jari lentur yang diizinkan dari kabel: untuk kabel inti tunggal yang tidak dilas, harus tidak kurang dari 20 kali diameter luarnya; untuk kabel multi-core yang tidak berarmor, harus tidak kurang dari 15 kali diameter luarnya
4, Dengan properti tahan api, ZA, ZB, ZC, ZD adalah 4 jenis
5, Produk ini berlaku untuk saluran transmisi dan distribusi AC 50 Hz dengan tegangan pengenal 0,6 / 1KV
