| MOQ: | 200m |
| harga: | USD0.03-50 per meter |
| standard packaging: | 100m / roll atau disesuaikan |
| Delivery period: | sesuai kebutuhan |
| Supply Capacity: | 10 KM per minggu |
Nilai Tegangan: 0,6 / 1KV
Jarak dari Nominal penampang: 1 inti: 1,5 mm2 ~ 300 mm2 Inti ganda: 0,75 mm2 ~ 35 mm2
Aplikasi:
Kabel ini dipasang untuk memasok daya untuk membangun layanan penting termasuk alarm kebakaran,
sistem kontrol sprinkler, pencahayaan darurat dan evakuasi dan sistem kontrol asap,
seperti gedung tinggi dan apartemen, bandara, pusat perbelanjaan, bioskop dan terowongan jalan dan kereta api
Standar
Internasional: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Cina: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis
Nilai tegangan: 0,6-KV
Maks . Konduktor Temp . : normal ( 9 0 ° C ), korsleting tidak lebih dari 5 detik ( suhu konduktor tertinggi tidak boleh lebih dari 25 0 ° C) )
Min . Beberapa emp . : Kabel harus dipanaskan terlebih dahulu jika suhu sekitar di bawah 0 ° C
Min. Bending Radius: kabel single core 20 ( d + D) ± 5%
Kabel multi-core 15 ( d + D) ± 5%

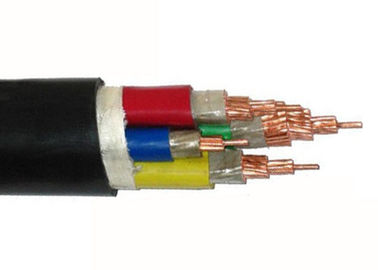

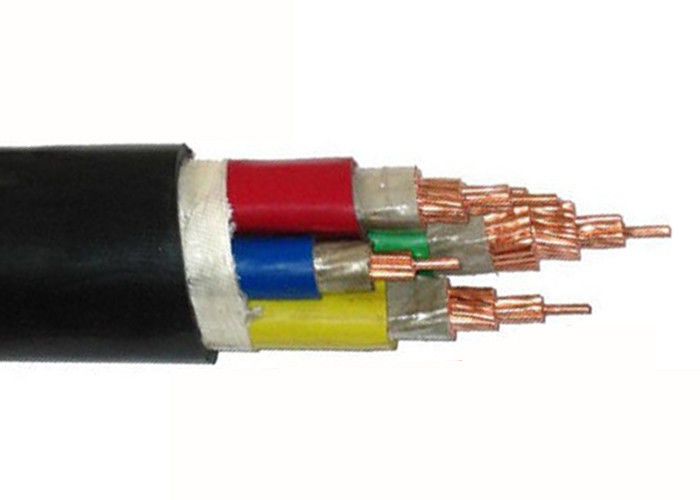

Konstruksi
Konduktor: Kelas 1/2 Kabel tembaga anil polos, padat atau terlantar, dengan luka pita mika
Isolasi: senyawa XLPE atau LSZH
Selubung: Senyawa LSZH
Warna inti: merah, hitam, biru, putih untuk inti aktif, hijau / kuning untuk inti bumi, oranye atau merah atau hitam untuk selubung
Maks. Suhu Operasional: 100 meter per roll atau drum kayu atau sesuai kebutuhan
Kapasitas Produksi: 20 kilometer / hari
MOQ: 5000 meter untuk ukuran kecil, 1000 meter untuk ukuran besar
Sertifikat
CE, RoHS, CCC, KEMA, dan lainnya berdasarkan permintaan
| Nom. Penampang konduktor | Ketebalan insulasi | Sarung | Perkiraan. | Perkiraan | Maks. Resistansi Konduktor DC (20 ° C) | Tegangan uji | Peringkat saat ini | |
| mm2 | mm | Ketebalan | OD | Bobot | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 menit | Di udara (A) | Di tanah (A) | |||
| 1 × 1,5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20.9 | 667 | 1,83 | 3.5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1,83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 | |
|
|
