Ini digunakan untuk mentransmisikan dan mendistribusikan daya dalam sistem transmisi dan distribusi daya 35kV atau lebih rendah. Hal ini umumnya diterapkan pada bidang-bidang termasuk listrik, konstruksi, pertambangan, metalurgi, industri petrokimia dan komunikasi sebagai pengganti lengkap kabel listrik berisolasi kertas yang direndam dalam minyak dan sebagai pengganti sebagian kabel listrik berisolasi PVC.
Menggunakan fitur:
1. Tegangan terukur: Uo/U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Jumlah inti: Inti tunggal, Tiga inti.
3. Suhu pengoperasian konduktor tertinggi yang diperbolehkan untuk pekerjaan jangka panjang adalah 90oC. Dalam hubungan arus pendek (Maks. Jangka panjang tidak lebih dari 5 detik). Suhu tertinggi untuk konduktor tidak lebih dari 250.
4. Resistansi DC konduktor memenuhi ketentuan GB/T3956-1997.
5. Suhu lingkungan tidak boleh lebih rendah dari 0 saat berbaring. Kalau tidak, itu harus dipanaskan terlebih dahulu.
6. Kabel dipasang tanpa batas jatuh horizontal. Min. Jari-jari tekukan kabel tiga inti tidak boleh lebih kecil dari 12 kali diameter luar kabel.
7. Uji Tegangan Frekuensi Kerja :.
Untuk kabel dengan Uo 3,6kV atau lebih rendah: 2,5Uo+2kV/5 menit tanpa tusukan.
Untuk kabel dengan Uo 3,6kv~18kV: 3,5Uo/5 menit tanpa tusukan.
Untuk kabel dengan Uo 21kV dan 26 kV: 2,5Uo/30 menit tanpa tusukan.
8. Uji Pelepasan Sebagian: Volume pelepasan tidak boleh lebih dari 10pC di bawah 1,73Uo untuk kabel.
Seri ini meliputi:
Inti tembaga (aluminium), kabel listrik berinsulasi XLPE dan berselubung.
Inti tembaga (aluminium), berisolasi XLPE, kabel listrik berselubung PE.
Inti tembaga (aluminium), berisolasi XLPE, pita baja lapis baja kabel listrik berselubung PVC.
Inti tembaga (aluminium), berinsulasi XLPE, pelindung pita baja, kabel listrik berselubung PE.
Inti tembaga (aluminium), berinsulasi XLPE, pelindung kawat baja, Kabel listrik berselubung PVC.
Inti tembaga (aluminium), berisolasi XLPE, pelindung kawat baja, kabel listrik berselubung PE
Data teknis
Tegangan terukur: 0,6/1kV, 1,8/3kV, 6/10kV, 8,7/10kV, 8,7/15kV, 12/20kV, 18/30kV, 21/35kV, 26/35kV
Suhu Konduktor Maksimum: di bawah normal (90°C), darurat (130°C) atau korsleting tidak lebih dari 5 detik (250°C) kondisi.
Minimal. Suhu Sekitar.0°C, setelah pemasangan dan hanya jika kabel berada pada posisi tetap
Minimal. Radius Bending: 20 x OD kabel untuk kabel non-lapis baja inti tunggal
15 x kabel OD untuk kabel lapis baja inti tunggal
15 x kabel OD untuk kabel non-lapis baja multi-inti
12 x kabel OD untuk kabel lapis baja multi-inti
Instalasi
Kabel ini dapat dipasang pada saluran, baki atau penguburan langsung. Disarankan agar petunjuk pemasangan yang ditunjukkan oleh Kode Listrik Lokal, atau yang setara, diikuti, sehingga keselamatan manusia dan integritas produk tidak akan terpengaruh oleh efisiensi pemasangan.
1. Produk ini terutama mematuhi standar IEC 60502, juga dapat diproduksi sesuai dengan persyaratan OEM dan standar lainnya, seperti standar BS, standar DIN, standar ASTM, dll.
Tingkat tegangan hingga 35kv, luas penampang bisa mencapai 400 mm persegi (konduktor tembaga atau aluminiun). Suhu pengoperasian konduktor lama adalah 90 derajat. Dalam hubungan pendek, konduktor suhu tertinggi tidak boleh lebih dari 250 derajat.

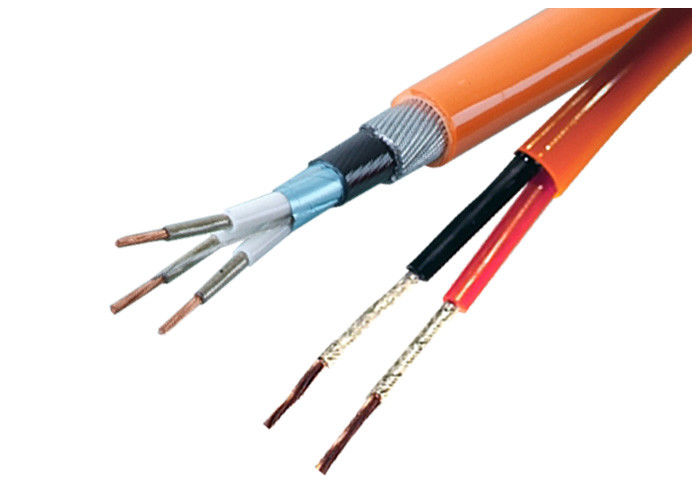

2. Konstruksi Singkat:
Inti tunggal atau multi-inti
Konduktor tembaga atau aluminium
isolasi XLPE
Pita tembaga atau layar kawat tembaga
Kawat baja galvanis lapis baja
Selubung PVC atau PE
...
