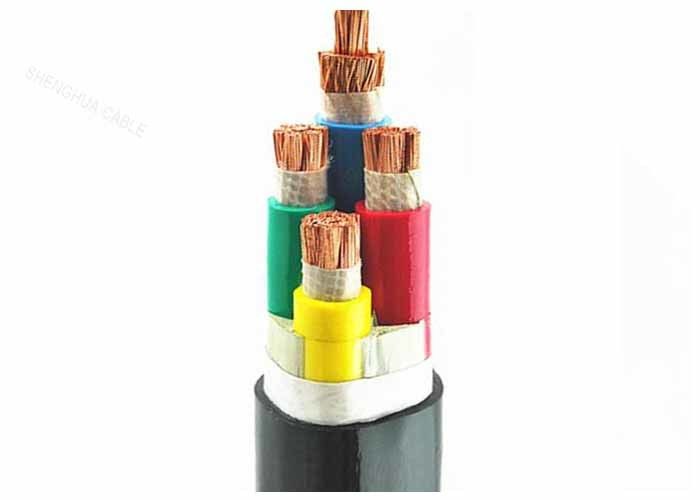

Kabel FRC Fleksibel 0.6/1kV Harga Kabel Tahan Warna Oranye Api CU/XLPE/PVC
Aplikasi
Kabel Berisolasi PVC digunakan sebagai saluran distribusi dan transmisi tenaga listrik pada tegangan pengenal 0,6/1KV.
Digunakan di luar sebagai utilitas energi dan kabel penerangan, di saluran kabel, di bawah tanah, di bawah air normal dan air asin jika dibuat khusus.
Standar
Internasional: IEC 60502, IEC 60228, (IEC 60332-3 hanya untuk tipe FR)
Tiongkok: GB/T 12706, (GB/T 18380-3 hanya untuk tipe FR)
Standar lain seperti BS,DIN dan ICEA berdasarkan permintaan
Instalasi
1. Suhu pemasangan tidak boleh lebih dari 20℃, Jika suhu sekitar lebih rendah dari 0℃, kabel harus dipanaskan terlebih dahulu.
2. Jari-jari lentur kabel tidak boleh kurang dari 8 kali.
3. Setelah pemasangan, kabel harus dengan uji tegangan berdiri selama 15 menit. 3.5kvDC
Parameter teknis:
| Penampang konduktor |
Ketebalan isolasi |
Ketebalan Selubung |
Kira-kira diameter kabel |
Resistansi maksimum konduktor pada 20 ℃ |
Tegangan Uji (AC) |
| mm2 |
mm |
mm |
mm |
ohm/km |
KV/5 menit |
| 4x2.5 |
0,8 |
1.8 |
12.7 |
7.41 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0,73 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0,524 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0,387 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0,268 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0,193 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0,153 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0,124 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0,0991 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0,0754 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0,060 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0,0470 |
3.5
|
Data teknis:
Tegangan uji 0,6/1 kV [kV] 3,5 / 5 menit.
Kisaran suhu bergerak -5°C hingga +70°C
tetap -20°C hingga +70°C
Hubungan pendek suhu pengoperasian °C 250
Waktu hubung singkat maks. [dtk] 5
Radius lentur min. x diameter 15
Standar mudah terbakar EN 60332-1-2
