Nilai Tegangan: 0,6 / 1KV
Jarak dari Nominal penampang: 1 inti: 1,5 mm2 ~ 300 mm2 Inti ganda: 0,75 mm2 ~ 35 mm2

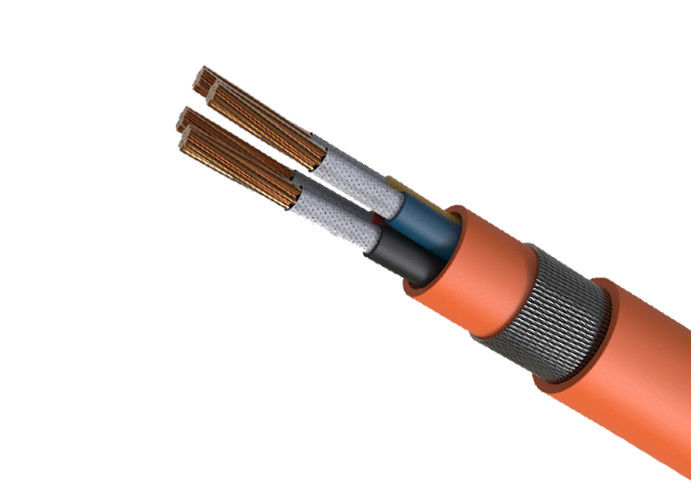

Kabel kinerja api kami dirancang khusus untuk meningkatkan ketahanan api dalam aplikasi termasuk pengiriman daya dan kontrol tambahan dalam sistem alarm kebakaran, sistem alarm suara, dan sistem pencahayaan darurat termasuk aplikasi yang dirancang untuk memenuhi BS5266. Kabel ini akan membentuk bagian dari persyaratan BS8519 untuk pemasangan daya tahan api dan sistem kabel kontrol untuk keselamatan dan aplikasi pemadam kebakaran.
Aplikasi
Digunakan untuk transmisi daya dan jalur distribusi dengan tegangan pengenal 35kV dan di bawahnya. Dibandingkan dengan PVC Insulated Power Cable, xlpe power cable tidak hanya menawarkan karakteristik listrik yang sangat baik, mekanisme, panas dan tahan penuaan, tahan lingkungan dan tahan korosi kimiawi , tetapi juga struktur sederhana, ringan, tidak ada batasan dengan meletakkan drop, dan tunjangan suhu tinggi untuk kerja jangka panjang.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina : GB / T 12706.2-2008
Data teknis
Nilai tegangan: 0.6 / 1kV, 1.8 / 3kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV, 12 / 20kV, 21 / 35kV, 26 / 35kV
Suhu Konduktor Maksimum: dalam kondisi normal (90 ° C ), darurat (130 ° C ) atau korsleting tidak lebih dari 5 detik (250 ° C ).
Min. Ambient Temp. 0 ° C, setelah instalasi dan hanya ketika kabel dalam posisi tetap
Min. Bending Radius: 20 x OD kabel untuk kabel inti tunggal non-lapis baja
15 x OD kabel untuk kabel lapis baja inti tunggal
15 x kabel OD untuk kabel multi-inti non-lapis baja
12 x OD kabel untuk kabel lapis baja multi-core
Spesifikasi
Nom. Penampang konduktor | Ketebalan insulasi | Sarung | Perkiraan. | Perkiraan | Maks. Resistansi Konduktor DC (20 ° C) | Tegangan uji | Peringkat saat ini | |
mm2 | mm | Ketebalan | OD | Bobot | Ω / km | AC | ||
mm | mm | kg / km | kV / 5 menit | Di udara (A) | Di tanah (A) | |||
4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4 × 2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 0,7 | 1.8 | 20.9 | 667 | 1,83 | 3.5 | 60 | 77 |
4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
4 × 35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 × 2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4 × 6 + 1 × 4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1,83 | 60 | 77 | |
4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
4 × 35 + 1 × 16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 |
Karakteristik operasi
1. Max Suhu operasi lama dari kabel berisolasi PVC adalah 70 ° C, XLPE 90 ° C;
2. Suhu pemasangan kabel tidak boleh kurang dari 0 ° C;
3. Suhu hubung singkat Max adalah: PVC tidak melebihi 160 ° C, XLPE 250 ° C, Tidak lebih dari 5 Dtk;
4. Memungkinkan kabel radius bending: Tidak kurang dari 10 D kali (D: diameter kabel eksternal)
5. Stabilitas kimia sempurna, tahan terhadap asam, alkali, minyak dan pelarut organik, dan flamer retardant.
