Kabel Listrik Karet Profesional, Inti Pemantauan Kabel Daya Karet

Profesional Pemantauan Inti EPR Insulated Cable, Kabel Daya Karet

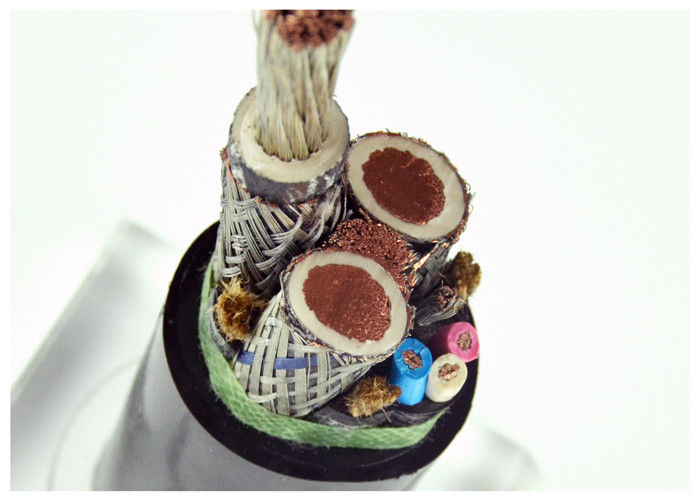

0.66 / 1.14KV Fleksibel Kabel Penapisan Logam Fleksibel (untuk pemotong batubara)
1. Penggunaan
Kabel fleksibel berselubung karet ini digunakan dalam penambangan batubara. Koneksi catu daya mesin penambangan batubara dan peralatan sejenis

2. Suhu kerja
Suhu kerja inti yang diizinkan adalah 65 ° C
Jari-jari lentur terkecil adalah enam kali ukuran diameter kabel. Kabel selubung kuning tidak harus terpapar sinar matahari terlalu lama.

3. Model & Aplikasi

Spesifikasi

Tipe	Nilai tegangan (KV)	Jumlah inti			Salib nominal luas penampang (mm)
		Garis utama	Garis bumi	Garis kontrol
SAYA MYP	0,38 / 0,66	3	1	-	4-185
MYP	0,66 / 1,14	3	1	-	10-185
MYP	1.9 / 3.3	3	1	-	16-185
MYP	3.6 / 6	3	1	-	16-185
MYP	6/10	3	1	-	16-185
MYP	8.7 / 10	3	1	-	16-185
MC MCP	0,38 / 0,66	3	1	3-7	16-185
MCP	0,66 / 1,14	3	1	3	35-185
MCP	1.9 / 3.3	3	1	3	35-185
MCPT MCPTJ	0,66 / 1,14	3	1	3	16-185
MCPT MCPTJ	1.9 / 3.3	3	1	3	16-185
MYPT MYPTJ	1.9 / 3.3	3	3	-	35-185
MYPT MYPTJ	3.6 / 6	3	3	-	16-185
MYPT MYPTJ	6/10	3	3	-	16-185
MYPT MYPTJ	8.7 / 10	3	3	3	25-185
MZ MZP	0,3 / 0,5	3	1	1	2.5-4
MYQ	0,3 / 0,5	2-12	-	-	1.0-6

Standar yang diterapkan
1 Untuk kabel pembakaran yang tidak menyebar, terapkan GB12972
2 Untuk kabel tahan api, implementasikan MT818
3 Untuk kabel penambangan khusus (dengan penampang lebih besar dan tegangan lebih tinggi), implementasikan
standar perusahaan.

CorexSize			Ketebalan nominal		Diameter keseluruhan (mm) MCPT-0.66 / 1.44
Tahap	Landasan	Kontrol	Isolasi	Sarung	Min	Maks
3x16	1x16	3x4	1.5	5	35.8	38.6
3x25	1x16	3x4	2	5	39.7	42.9
3x35	1x16	3x4	2	5	43.1	46.3
3x50	1x25	3x4	2.2	5.3	48.5	51.8
3x70	1x35	3x6	2.2	5.8	55.1	58.8
3x95	1x50	3x6	2.4	6.4	62.4	66.1
3x120	1x50	3x10	2.6	6.9	68	72.5
3x150	1x70	3x10	2.6	7.3	74.5	79.5
3x185	1x70	3x10	2.8	7.5	80.7	86.1

Tipe Inti	Ukuran nominal	Resistansi Insulasi Min pada 20 ℃ (MΩ.km)
		Tidak lebih dari 0,66 / 1,14KV	1.9 / 3.3KV
Conducor fase atau Konduktor Asisten	16	350	1150
	25	300	980
	35	260	850
	50	230	740
	70	210	630
	95	200	550
	120	200	510
	150	180	450
	185	160	400
Kontrol Konduktor	4.6.10	100	100
