Konstruksi:
Konduktor: Konduktor Tembaga Kelas 5 Fleksibel
Insualtion: Sarung Karet
Sarung: Sarung Karet

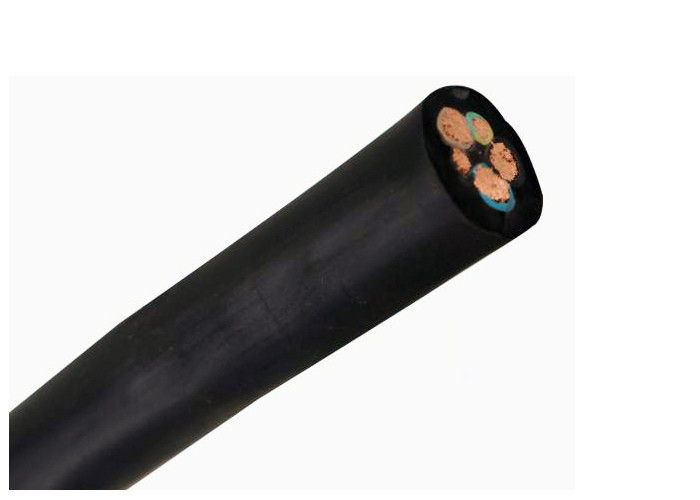

Pemasok Cina 0,38 / 0,66 kabel pertambangan selubung karet fleksibel kabel coppe bawah tanah untuk kabel pertambangan
Pengantar singkat
1 Nilai tegangan kabel dibagi menjadi 6 kelas, yaitu 0,3 / 0,5kV, 0,38 / .066kV, 1,9 / 3,3kV, 3,6 / 6kV, 6 / 10kV.
2 Suhu kerja konduktor kabel dalam jangka panjang yang diizinkan. Untuk kabel U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 dan 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV, suhunya 90 ℃, untuk yang lain, itu adalah 65 ℃.
3 Jari-jari tekuk minimum: Untuk kabel U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14, ini adalah 15 kali diameter kabel; untuk yang lain, itu adalah 6 kali dari diameter kabel.
4 Kabel arde harus terhubung dengan baik dengan arde.
5 Kabel harus dicegah agar tidak terpapar sinar matahari untuk waktu yang lama.
Standar yang diterapkan
1 Untuk kabel pembakaran yang tidak menyebar, terapkan GB12972
2 Untuk kabel tahan api, implementasikan MT818
3 Untuk kabel penambangan khusus (dengan penampang yang lebih besar dan tegangan lebih tinggi), terapkan standar perusahaan.
Jenis dan Nama:
| Tipe | Deskripsi | Aplikasi |
| MC-0.38 / 0.66 | Kabel fleksibel karet untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
| MCP-0.38 / 0.66 | Kabel fleksibel berpelindung karet untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
| MCP-0.66 / 1.14 | Kabel fleksibel karet terlindung untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
| MCPJB-0.66 / 1.14 | Jenis yang diperkuat, dipantau dan dikepang, | Seperti koneksi daya yang digunakan pada excavator |
| kabel karet fleksibel untuk excavator | atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV, | |
| itu bisa diseret secara langsung | ||
| MCPJR-0.66 / 1.14 | Jenis yang diperkuat, dipantau dan dikepang, | Seperti koneksi daya yang digunakan pada excavator |
| kabel karet fleksibel untuk excavator | atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV, | |
| itu harus digunakan di panel rantai pelindung | ||
| MCPT-0.66 / 1.14 | Kabel fleksibel karet terlindung dari logam untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV | ||
| MCP-1.9 / 3.3 | Kabel fleksibel karet terlindung untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | ||
| MCPT-1.9 / 3.3 | Kabel fleksibel karet terlindung dari logam untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
| atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | ||
| MCPTJ-1.9 / 3.3 | Dilindungi dari logam, tipe pemantauan, kabel karet fleksibel untuk | Seperti koneksi daya yang digunakan pada excavator |
| penggali | atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | |
| MY-0.38 / 0.66 | Kabel fleksibel karet bergerak untuk penambangan | Seperti koneksi daya yang digunakan dalam penambangan |
| mesin dengan tegangan pengenal 1.9 / 3.3kV | ||
| MYP-0.38 / 0.66 | Kabel fleksibel karet pelindung bergerak untuk menambang | Seperti koneksi daya yang digunakan dalam penambangan |
| mesin dengan tegangan pengenal 0.38 / 0.66kV | ||
| MYP-0.66 / 1.14 | Kabel fleksibel karet pelindung bergerak untuk menambang | Seperti koneksi daya yang digunakan dalam penambangan |
| mesin dengan tegangan pengenal 0,66 / 1.14kV | ||
| MYPJ-3.6 / 6 | Memantau kabel fleksibel karet perisai bergerak untuk penambangan | Sebagai koneksi daya yang digunakan dalam pertambangan t |
| ransformer dan peralatan serupa dengan tegangan pengenal3.6 / 6kV | ||
| MYPTJ-3.6 / 6 | Jenis pemantauan terlindung logam bergerak | Seperti koneksi daya yang digunakan dalam penambangan |
| kabel karet fleksibel | transformator dan peralatan serupa dengan tegangan pengenal3.6 / 6kV | |
| MYP-3.6 / 6 | Kabel fleksibel karet pelindung bergerak untuk menambang | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
| min. suhu lingkungan adalah-20 ℃ | ||
| MYPT-3.6 / 6 | Kabel fleksibel karet metalik pelindung untuk penambangan | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
| min. suhu lingkungan adalah-20 ℃ | ||
| MYPD-3.6 / 6 | Kabel fleksibel karet pelindung bergerak untuk menambang | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
| min. suhu lingkungan adalah -40 ℃ | ||
| MYPTD-3.6 / 6 | Kabel fleksibel karet metalik pelindung untuk penambangan | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
| min. suhu lingkungan adalah -40 ℃ | ||
| MZ-0,3 / 0,5 | Kabel bor untuk penambangan | Sebagai koneksi daya dengan driller dinilai |
| tegangan 0,3 / 0,5kV | ||
| MZP-0.3 / 0.5 | Kabel terlindung driller untuk penambangan | Sebagai koneksi daya dengan driller dinilai |
| tegangan 0,3 / 0,5kV | ||
| MYQ-0,3 / 0,5 | Kabel fleksibel karet tipe ringan untuk penambangan | Pencahayaan di tambang, sebagai koneksi daya |
| dari sinyal interlock dan kontrol | ||
| digunakan dalam mesin dan peralatan transportasi |
Karakteristik
1. Nilai tegangan frekuensi daya U0 / U: 450 / 750V, 300 / 500V dan 200 / 200V.
2. Temperatur operasi maksimum yang diizinkan dari konduktor adalah 60 ° C.
3. Suhu kerja terendah yang diizinkan adalah -35 ° C.
4. Kabel dapat digunakan di tempat-tempat yang terkontaminasi oleh minyak mineral dan bahan bakar minyak.
| CorexSize | Ketebalan nominal | Diameter keseluruhan (mm) MY0.38 / 0.66 | ||||
| Tahap | Landasan | Kontrol | Isolasi | Sarung | Min | Maks |
| 3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
| 3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
| Tipe Inti | Ukuran nominal | Resistansi Insulasi Min pada 20 ℃ (MΩ.km) | |
| Tidak lebih dari 0,66 / 1,14KV | 1.9 / 3.3KV | ||
| Conducor fase atau Konduktor Asisten | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Kontrol Konduktor | 4.6.10 | 100 | 100 |
