Karakteristik
1. Nilai tegangan frekuensi daya U0 / U: 450 / 750V, 300 / 500V dan 200 / 200V.
2. Temperatur operasi maksimum yang diizinkan dari konduktor adalah 60 ° C.
3. Suhu kerja terendah yang diizinkan adalah -35 ° C.
4. Kabel dapat digunakan di tempat-tempat yang terkontaminasi oleh minyak mineral dan bahan bakar minyak.

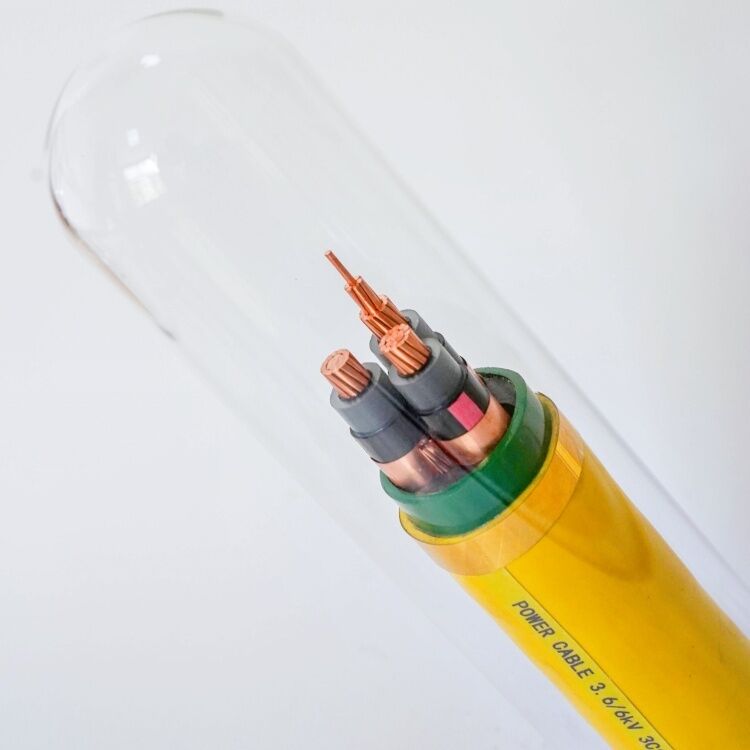

Konstruksi:
Konduktor: Konduktor Tembaga Kelas 5 Fleksibel
Insualtion: Sarung Karet
Layar: Kawat Tembaga atau lainnya
Sarung: Sarung Karet
Standar yang diterapkan
1 Untuk kabel pembakaran yang tidak menyebar, terapkan GB12972
2 Untuk kabel tahan api, implementasikan MT818
3 Untuk kabel penambangan khusus (dengan penampang lebih besar dan tegangan lebih tinggi), terapkan standar perusahaan.
Jenis dan Nama:
Tipe | Deskripsi | Aplikasi |
MC-0.38 / 0.66 | Kabel fleksibel karet untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
MCP-0.38 / 0.66 | Kabel fleksibel berpelindung karet untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
MCP-0.66 / 1.14 | Kabel fleksibel karet terlindung untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 0.38 / 0.66kV | ||
MCPJB-0.66 / 1.14 | Jenis yang diperkuat, dipantau dan dikepang, | Seperti koneksi daya yang digunakan pada excavator |
kabel karet fleksibel untuk excavator | atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV, | |
itu bisa diseret secara langsung | ||
MCPJR-0.66 / 1.14 | Jenis yang diperkuat, dipantau dan dikepang, | Seperti koneksi daya yang digunakan pada excavator |
kabel karet fleksibel untuk excavator | atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV, | |
itu harus digunakan di panel rantai pelindung | ||
MCPT-0.66 / 1.14 | Kabel fleksibel karet terlindung dari logam untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 0,66 / 1.14kV | ||
MCP-1.9 / 3.3 | Kabel fleksibel karet terlindung untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | ||
MCPT-1.9 / 3.3 | Kabel fleksibel karet terlindung dari logam untuk excavator | Seperti koneksi daya yang digunakan pada excavator |
atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | ||
MCPTJ-1.9 / 3.3 | Dilindungi dari logam, tipe pemantauan, kabel karet fleksibel untuk | Seperti koneksi daya yang digunakan pada excavator |
penggali | atau peralatan serupa dengan tegangan pengenal 1.9 / 3.3kV | |
MY-0.38 / 0.66 | Kabel fleksibel karet bergerak untuk penambangan | Seperti koneksi daya yang digunakan dalam penambangan |
mesin dengan tegangan pengenal 1.9 / 3.3kV | ||
MYP-0.38 / 0.66 | Kabel fleksibel karet pelindung bergerak untuk menambang | Seperti koneksi daya yang digunakan dalam penambangan |
mesin dengan tegangan pengenal 0.38 / 0.66kV | ||
MYP-0.66 / 1.14 | Kabel fleksibel karet pelindung bergerak untuk menambang | Seperti koneksi daya yang digunakan dalam penambangan |
mesin dengan tegangan pengenal 0,66 / 1.14kV | ||
MYPJ-3.6 / 6 | Memantau kabel fleksibel karet perisai bergerak untuk penambangan | Sebagai koneksi daya yang digunakan dalam pertambangan t |
ransformer dan peralatan serupa dengan tegangan pengenal3.6 / 6kV | ||
MYPTJ-3.6 / 6 | Jenis pemantauan terlindung logam bergerak | Seperti koneksi daya yang digunakan dalam penambangan |
kabel karet fleksibel | transformator dan peralatan serupa dengan tegangan pengenal3.6 / 6kV | |
MYP-3.6 / 6 | Kabel fleksibel karet pelindung bergerak untuk menambang | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
min. suhu lingkungan adalah-20 ℃ | ||
MYPT-3.6 / 6 | Kabel fleksibel karet metalik pelindung untuk penambangan | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
min. suhu lingkungan adalah-20 ℃ | ||
MYPD-3.6 / 6 | Kabel fleksibel karet pelindung bergerak untuk menambang | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
min. suhu lingkungan adalah -40 ℃ | ||
MYPTD-3.6 / 6 | Kabel fleksibel karet metalik pelindung untuk penambangan | Peralatan penambangan dengan tegangan pengenal 3.6 / 6kV |
min. suhu lingkungan adalah -40 ℃ | ||
MZ-0,3 / 0,5 | Kabel bor untuk penambangan | Sebagai koneksi daya dengan driller dinilai |
tegangan 0,3 / 0,5kV | ||
MZP-0.3 / 0.5 | Kabel terlindung driller untuk penambangan | Sebagai koneksi daya dengan driller dinilai |
tegangan 0,3 / 0,5kV | ||
MYQ-0,3 / 0,5 | Kabel fleksibel karet tipe ringan untuk penambangan | Pencahayaan di tambang, sebagai koneksi daya |
dari sinyal interlock dan kontrol | ||
digunakan dalam mesin dan peralatan transportasi |
CorexSize | Ketebalan nominal | Diameter keseluruhan (mm) MY0.38 / 0.66 | ||||
Tahap | Landasan | Kontrol | Isolasi | Sarung | Min | Maks |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
Tipe Inti | Ukuran nominal | Resistansi Insulasi Min pada 20 ℃ (MΩ.km) | |
Tidak lebih dari 0,66 / 1,14KV | 1.9 / 3.3KV | ||
Conducor fase atau Konduktor Asisten | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Kontrol Konduktor | 4.6.10 | 100 | 100 |
