1. Aplikasi

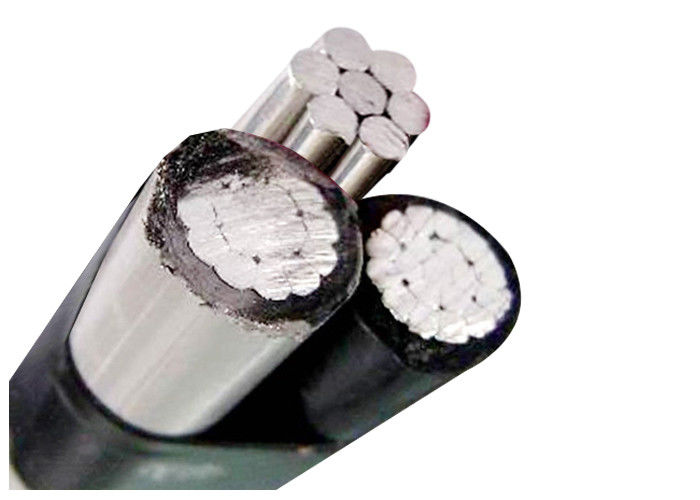

Kabel Bunch Udara pada dasarnya adalah konstruksi kompromi antara kabel Power dan Overhead konduktor. Kabel ABC terutama digunakan di daerah di mana biaya jaringan bawah tanah adalah mahal. Bundel dapat mencakup satu atau dua konduktor tambahan untuk umum pasangan penerangan dan kontrol.
Bagian dari item
Nama Kode | Konduktor Fase | Bare Natural | Bobot | Ampacity | ||||||||
Ukuran & Jumlah | Isolasi | Nominal Diamerer | Ukuran & Jumlah | Dinilai kekuatan | XLPE | Aluminium | Total | |||||
Kabel | Ketebalan | Telanjang | OD | |||||||||
mm | mm | mm | Kabel | kg | kg / km | kg / km | kg / km | SEBUAH | ||||
Udang karang | 2 / 0-7 | 1,52 | 10.5 | 13.6 | 2-7 | 1270 | 146 | 487 | 631 | 210 | ||
Sipho | 2 / 0-19 | 1,52 | 10.6 | 13.7 | 2-7 | 1270 | 147 | 487 | 634 | 210 | ||
Orang Dung | 2 / 0-7 | 1,52 | 10.5 | 13.6 | 2 / 0-7 | 2445 | 146 | 595 | 740 | 210 | ||
Cyclops | 2 / 0-7 | 1,52 | 10.6 | 13.7 | 2 / 0-7 | 2445 | 147 | 595 | 743 | 210 | ||
Siput | 3 / 0-7 | 1,52 | 11.8 | 14.8 | 1 / 0-7 | 2023 | 165 | 650 | 816 | 242 | ||
Fulgur | 3 / 0-19 | 1,52 | 11.9 | 15.0 | 1 / 0-7 | 2023 | 168 | 650 | 819 | 242 | ||
Balanus | 3 / 0-19 | 2.03 | 11.9 | 16.0 | 1 / 0-7 | 2023 | 216 | 650 | 868 | 242 | ||
Stonecrab | 3 / 0-7 | 1,52 | 11.8 | 14.8 | 3 / 0-7 | 3080 | 165 | 752 | 917 | 242 | ||
Flustra | 3 / 0-7 | 1,52 | 11.9 | 15.0 | 3 / 0-7 | 3080 | 168 | 752 | 920 | 242 | ||
Crisia | 3 / 0-19 | 2.03 | 11.9 | 16.0 | 3 / 0-7 | 3080 | 216 | 752 | 969 | 242 | ||
Cumi-cumi | 4 / 0-7 | 1,52 | 13.3 | 16.3 | 2 / 0-7 | 2431 | 191 | 820 | 1011 | 279 | ||
Arca | 4 / 0-19 | 1,52 | 13.4 | 16.5 | 2 / 0-7 | 2431 | 192 | 820 | 1012 | 279 | ||
Bugula | 4 / 0-19 | 2.03 | 13.4 | 17.5 | 2 / 0-7 | 2431 | 246 | 820 | 1066 | 279 | ||
Kingerab | 4 / 0-7 | 1,52 | 13.3 | 16.3 | 4 / 0-7 | 3883 | 191 | 948 | 1137 | 279 | ||
Lepas | 4 / 0-19 | 1,52 | 13.4 | 16.5 | 4 / 0-7 | 3883 | 192 | 948 | 1140 | 279 | ||
Cassi | 4 / 0-19 | 2.03 | 13.4 | 17.5 | 4 / 0-7 | 3883 | 246 | 948 | 1194 | 279 |
