Rincian Kemasan: | Overhead XLPE isolasi Kabel bundel udara ABC Drum Kayu |
---|---|
Rincian pengiriman: | 15 hari |

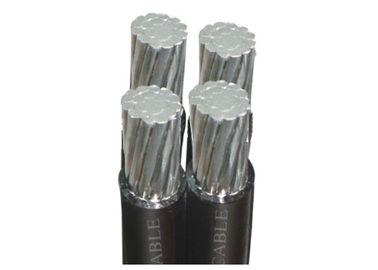

Overhead XLPE isolasi Kabel bundel udara ABC
1. Aplikasi
Kabel Bunch Udara pada dasarnya adalah konstruksi kompromi antara kabel Power dan Overhead konduktor. Kabel ABC terutama digunakan di daerah di mana biaya jaringan bawah tanah adalah mahal. Bundel dapat mencakup satu atau dua konduktor tambahan untuk umum pasangan penerangan dan kontrol.
2. Standar
KONDUKTOR DROP-ALUMINIUM LAYANAN QUADRUPLEX
ASTM B-231, B-232 dan B-399, ICEA S -79-474
Nama Kode | Konduktor Fase | Bare Natural | Bobot | Ampacity | ||||||
Ukuran & Jumlah | Isolasi | Nominal Diamerer | Ukuran & Jumlah | Dinilai kekuatan | XLPE | Aluminium | Total | |||
Kabel | Ketebalan | Telanjang | OD | |||||||
mm | mm | mm | Kabel | kg | kg / km | kg / km | kg / km | SEBUAH | ||
AAC | ||||||||||
Perempat | 6-Solid | 1.143 | 4.115 | 6.401 | 6-7 | 255.371 | 63 | 149 | 211 | 78 |
Clydesdale | 4-Solid | 1.143 | 5.182 | 7.468 | 4-7 | 399.613 | 79 | 237 | 315 | 103 |
Pinto | 4-7 | 1.143 | 5.893 | 8.179 | 4-7 | 399.613 | 89 | 237 | 326 | 136 |
Mustang | 2-7 | 1.143 | 7.417 | 9.703 | 2-7 | 612.347 | 115 | 377 | 491 | 158 |
Shire | 1-19 | 1.524 | 8.433 | 11.481 | 1-19 | 743.888 | 171 | 475 | 646 | 158 |
Libya | 1 / 0-7 | 1.524 | 9.347 | 12.395 | 1 / 0-7 | 902.644 | 192 | 598 | 790 | 182 |
Criollo | 1 / 0-19 | 1.524 | 9,474 | 12.522 | 1 / 0-19 | 902.644 | 193 | 598 | 793 | 182 |
Orioff | 2 / 0-7 | 1.524 | 10.516 | 13.564 | 2 / 0-7 | 1138.511 | 217 | 754 | 973 | 210 |
Percheron | 2 / 0-19 | 1.524 | 10.643 | 13.691 | 2 / 0-19 | 1138.511 | 220 | 754 | 976 | 210 |
Mongolia | 3 / 0-7 | 1.524 | 11.786 | 14.834 | 3 / 0-7 | 1378.914 | 249 | 951 | 1199 | 242 |
Hanoverian | 3 / 0-19 | 1.524 | 11.938 | 14.986 | 3 / 0-19 | 1378.914 | 251 | 951 | 1204 | 242 |
Singlefoot | 4 / 0-7 | 1.524 | 13.259 | 16.307 | 4 / 0-7 | 1737.250 | 286 | 1199 | 1485 | 279 |
Oldenburg | 4 / 0-19 | 1.524 | 13,411 | 16.459 | 4 / 0-19 | 1737.250 | 289 | 1199 | 1490 | 279 |
