1. Aplikasi
Kabel Bunch Udara pada dasarnya adalah konstruksi kompromi antara kabel Power dan Overhead konduktor. Kabel ABC terutama digunakan di daerah di mana biaya jaringan bawah tanah adalah mahal. Bundel dapat mencakup satu atau dua konduktor tambahan untuk umum pasangan penerangan dan kontrol.
2. Standar

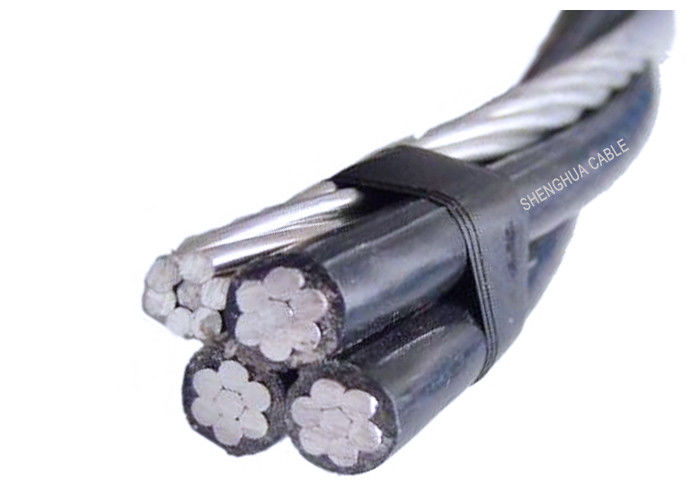

KONDUKTOR DROP-ALUMINIUM LAYANAN QUADRUPLEX
ASTM B-231, B-232 dan B-399, ICEA S -79-474
ACSR | ||||||||||
Morchuca | 6-Solid | 1.143 | 4.115 | 6.401 | 6-6 / 1 | 539.772 | 63 | 149 | 229 | 78 |
Chola | 6-7 | 1.143 | 4.674 | 6.960 | 6-6 / 1 | 539.772 | 71 | 149 | 237 | 78 |
Morgan | 4-Solid | 1.143 | 5.182 | 7.468 | 4-6 / 1 | 843.667 | 79 | 238 | 344 | 103 |
Sewaan | 4-7 | 1.143 | 5.893 | 8.179 | 4-6 / 1 | 843.667 | 89 | 238 | 356 | 103 |
Palomino | 2-7 | 1.524 | 7.417 | 9.703 | 2-6 / 1 | 1292.732 | 115 | 377 | 557 | 136 |
Albino | 1-19 | 1.524 | 8.433 | 11.481 | 1-6 / 1 | 1610.245 | 171 | 473 | 699 | 158 |
Berdarah standar | 1 / 0-7 | 1.524 | 9.347 | 12.395 | 1 / 0-6 / 1 | 1986.724 | 192 | 598 | 859 | 182 |
Costena | 1 / 0-19 | 1.524 | 9,474 | 12.522 | 1 / 0-6 / 1 | 1986.724 | 193 | 598 | 862 | 182 |
Chicoteagues | 2 / 0-7 | 1.524 | 10.516 | 13.564 | 2 / 0-6 / 1 | 2404.027 | 217 | 753 | 1060 | 210 |
Grullo | 2 / 0-19 | 1.524 | 10.643 | 13.691 | 2 / 0-6 / 1 | 2404.027 | 220 | 753 | 1063 | 210 |
Kuda betina | 3 / 0-7 | 1.524 | 11.786 | 14.834 | 3 / 0-6 / 1 | 3002.766 | 249 | 951 | 1308 | 242 |
Suffolk | 3 / 0-19 | 1.524 | 11.938 | 14.986 | 3 / 0-6 / 1 | 3002.766 | 251 | 951 | 1313 | 242 |
Kuda jantan | 4 / 0-7 | 1.524 | 13.259 | 16.307 | 4 / 0-6 / 1 | 3787.477 | 286 | 1198 | 1622 | 279 |
Appaloosa | 4 / 0-19 | 1.524 | 13,411 | 16.459 | 4 / 0-6 / 1 | 3787.477 | 289 | 1198 | 1627 | 279 |
