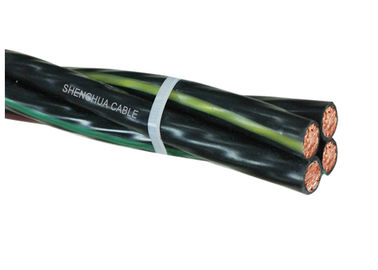

Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor
  • Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor
  • Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor
  • Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor
Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor

Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor

Tempat asal Cina
Nama merek HOLD-ONE
Sertifikasi IEC 60502
Detail Produk
Fase conduxtor:
Aluminium
Konduktor netral:
Paduan Aluminium
Isolasi:
XLPE
Nilai Tegangan:
0.6/1KV
Core No.:
4
Aplikasi:
Saluran listrik overhead
Menyoroti:

kabel listrik udara

,

kabel berisolasi udara

Syarat Pembayaran & Pengiriman
Kuantitas min Order
0.5km
Harga
0.10-25.99USD/m
Kemasan rincian
Drum kayu atau Baja Drum
Waktu pengiriman
10days atau Lebih
Syarat-syarat pembayaran
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Menyediakan kemampuan
1000km per Bulan
Deskripsi produk

Kabel Isolasi Xlpe Terpadu Udara, Kabel Daya Udara Dengan 1 Konduktor Utusan



Deskripsi



3 konduktor fase + 1 konduktor utusan



Kabel Bundled udara yang dirancang untuk saluran distribusi udara memiliki utusan netral terisolasi yang terbuat dari AAAC, yang konduktor fase aluminium terisolasi bergelombang di atasnya.Kabel diberi nilai 0.6/1(1.2) kV dan sesuai dengan IEC60502.



Konstruksi



  1. Konduktor:



a) Fase - Konduktor fase harus terbuat dari konduktor aluminium Kondisi H68 dan bercabang melingkar kompak.



b) Neutral atau messenger - Neutral atau messenger konduktor harus dari aluminium paduan konduktor dan kompak lingkaran stranded.



2Isolasi:



Konduktor fase netral harus diekstrusi dengan polietilena (PE) sebagai isolasi.





Daftar rincian teknis



Konduktor fase
Luas penampang nominal mm2 16 16 25 35 50 70 95 120 150 185
Jumlah inti   1 3 3 3 3 3 3 3 3 3
Jumlah kawat minimum   6 6 6 6 6 12 15 15 30 30
Ketebalan isolasi nominal mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Diameter inti terisolasi mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Maks. resistensi DC pada 20°C ohm/km 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
Nilai arus saat angin tenang, lingkungan A 61 61 84 104 129 167 209 246 283 332
suhu = 30°C
Suhu konduktor = 75°C
Konduktor utusan
Luas penampang nominal mm2 25 25 25 25 35 50 70 70 95 120
Jumlah kawat minimum   6 6 6 6 6 6 12 12 15 15
Ketebalan isolasi nominal mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diameter inti terisolasi mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Maks. resistensi DC pada 20°C ohm/km 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
Beban pemecahan yang dihitung kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Kabel lengkap
Sekitar diameter keseluruhan mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Sekitar berat kabel kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Panjang kemasan m/drum 1000 1000 1000 1000 1000 1000 500 500 500 500















Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor 0













Keuntungan



Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor 1









Sertifikasi



Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor 2









PEMBANGUNAN



Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor 3









Proses Inspeksi



Aerial Bundled XLPE Isolasi Kabel, udara Kabel Power Dengan 1 Messenger Konduktor 4





Pengemasan dan Pengiriman



Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan biaya yang melebihi.

Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan..
