| MOQ: | 0.5km |
| harga: | 0.10-20.99USD/m |
| standard packaging: | Drum kayu atau Baja Drum |
| Delivery period: | 10 hari atau lebih |
| payment method: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000km per bulan |

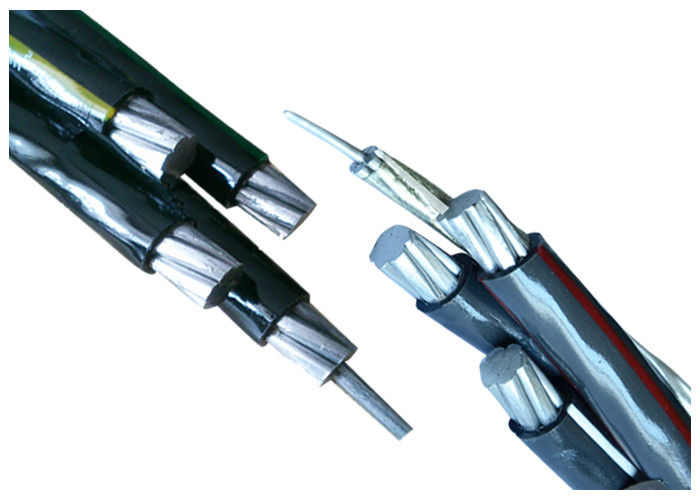

Kabel Bundel Udara tanpa Konduktor Penerangan Jalan
Deskripsi
Kabel bundel udara yang dirancang untuk saluran distribusi overhead memiliki messenger netral berisolasi yang terbuat dari AAAC, yang konduktor aluminium fase terisolasi secara heliks terluka di atasnya. Kabel diberi peringkat 0,6 / 1 (1,2) kV dan sesuai dengan IEC60502.
Konstruksi
a) Fase - Konduktor fase harus dari konduktor aluminium Kondisi H68 dan untai melingkar yang dipadatkan.
b) Netral atau kurir - Konduktor netral atau kurir harus dari konduktor paduan aluminium dan pilin melingkar.
Fase, konduktor netral harus diekstrusi dengan polietilen (PE) sebagai insulasi.
Jadwal keterangan teknis
| Konduktor fase | |||||||||||
| Area penampang nominal | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Jumlah inti | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Jumlah minimum kabel | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ketebalan insulasi nominal | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter inti berinsulasi | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Peringkat saat ini masih angin, sekitar | SEBUAH | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| suhu = 30 ℃ | |||||||||||
| Temperatur konduktor = 75 ℃ | |||||||||||
| Konduktor messenger | |||||||||||
| Area penampang nominal | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Jumlah minimum kabel | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ketebalan insulasi nominal | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter inti berinsulasi | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Beban putus yang dihitung | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Kabel lengkap | |||||||||||
| Perkiraan. diameter keseluruhan | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Perkiraan. berat kabel | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Panjang pengepakan | m / drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Kami mampu memenuhi jadwal pengiriman paling ketat sesuai dengan per pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena keterlambatan dalam pengiriman kabel dapat berkontribusi pada keterlambatan proyek secara keseluruhan dan pembengkakan biaya.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopis untuk melindungi ujung kabel dari kelembaban. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di luar drum sesuai dengan kebutuhan pelanggan.
|
|
