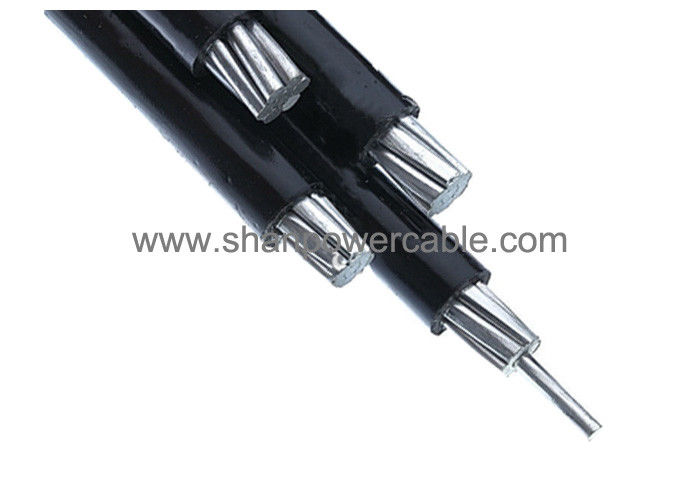

Kabel Listrik ABC Aerial Bundled Tiga Inti Untuk Elektrifikasi Bawah Tanah / Desa
Nama produk Kabel Bundel Udara Kabel overhead dengan konduktor Aluminium
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
0,6/1kV, cocok untuk penguburan di bawah tanah
Konstruksi
Konduktor: Terdampar melingkar polosaluminiumkonduktor, sesuai dengan IEC 60228 kelas 2
Isolasi: PVC
Catatan:Warna isolasi sesuai standar atau berdasarkan permintaan
Aplikasi
Kabel ABC terutama digunakan di daerah yang biaya jaringan bawah tanahnya mahal dan juga untuk elektrifikasi daerah pedesaan seperti pedesaan.
Standar
Internasional:NFC33-209, TS HD 604 S1
Tiongkok: GB/T 12706.1-2008
Standar lain sepertiBS,DIN dan ICEA berdasarkan permintaan
Data teknis
Tegangan terukur:0,6/1persegi panjang
Maks.Suhu Konduktor.: biasa (90℃), korsleting tidak lebih dari 5 detik (250℃ketika luas bagian di bawah 300mm2,)
Sertifikat
CE, RoHS, CCC, KEMA dan banyak lagi lainnya di repencarian
Jadwal rincian teknis
| Konduktor fase |
|
|
|
|
|
|
|
|
|
|
|
| Luas penampang nominal |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Jumlah inti |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Jumlah minimum kabel |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Ketebalan insulasi nominal |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diameter inti terisolasi |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maks. Resistansi DC pada 20℃ |
ohm/km |
1.91 |
1.91 |
1.20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Peringkat saat ini pada kondisi angin tenang, ambien |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| suhu=30℃ |
| Suhu konduktor=75℃ |
|
|
|
|
|
|
|
|
|
|
|
| Konduktor utusan |
|
|
|
|
|
|
|
|
|
|
|
| Luas penampang nominal |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Jumlah minimum kabel |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Ketebalan insulasi nominal |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter inti terisolasi |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maks. Resistansi DC pada 20℃ |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Beban putus yang dihitung |
buku |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Kabel selesai |
|
|
|
|
|
|
|
|
|
|
|
| Kira-kira. diameter keseluruhan |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Kira-kira. berat kabel |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Panjang pengepakan |
m/drum |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
