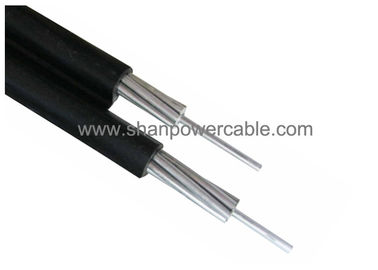

Kabel Bundel Udara, Konduktor Paduan Aluminium Kabel Berisolasi PE
Keterangan
Kabel Bundel udara yang dirancang untuk jalur distribusi overhead memiliki pembawa pesan netral berinsulasi yang terbuat dari AAAC, yang mana konduktor fase aluminium berinsulasi dililitkan secara heliks di atasnya. Kabel diberi peringkat 0,6/1(1,2)kV dan sesuai dengan IEC60502.
Konstruksi
- Konduktor:
a) Fasa - Konduktor fasa harus dari konduktor aluminium Kondisi H68 dan pilin melingkar yang dipadatkan.
b) Netral atau pembawa pesan - Konduktor netral atau pembawa pesan harus terbuat dari konduktor paduan aluminium dan pilin melingkar yang dipadatkan.
- Isolasi:
Konduktor fase netral harus diekstrusi dengan polietilen (PE) sebagai insulasi.
Jadwal rincian teknis
| Konduktor fase |
|
|
|
|
|
|
|
|
|
|
|
| Luas penampang nominal |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Jumlah inti |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Jumlah minimum kabel |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Ketebalan insulasi nominal |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diameter inti terisolasi |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maks. Resistansi DC pada 20℃ |
ohm/km |
1.91 |
1.91 |
1.20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Peringkat saat ini pada kondisi angin tenang, ambien |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| suhu=30℃ |
| Suhu konduktor=75℃ |
|
|
|
|
|
|
|
|
|
|
|
| Konduktor utusan |
|
|
|
|
|
|
|
|
|
|
|
| Luas penampang nominal |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Jumlah minimum kabel |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Ketebalan insulasi nominal |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter inti terisolasi |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maks. Resistansi DC pada 20℃ |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Beban putus yang dihitung |
buku |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Kabel selesai |
|
|
|
|
|
|
|
|
|
|
|
| Kira-kira. diameter keseluruhan |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Kira-kira. berat kabel |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Panjang pengepakan |
m/drum |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. Standar ASTM, BS, NFC, IEC, DIN
2. Kekuatan tarik kuat (AAAC) yang lebih baik dari baja;
3. Tegangan Terukur: 0,6/1KV atau 10 kV
4. Digunakan untuk Saluran Transmisi Listrik Overhead;
