Deskripsi

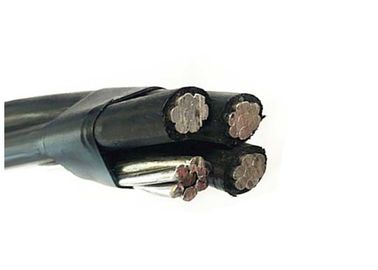

Kabel bundel udara yang dirancang untuk jalur distribusi overhead memiliki messenger netral berisolasi yang terbuat dari AAAC, yang merupakan fase aluminium terisolasi
konduktor terluka secara heliks di atasnya. Kabel diberi peringkat 0,6 / 1 (1,2) kV dan sesuai dengan IEC60502.
Konstruksi
1 Konduktor:
a) Fase - Konduktor fase harus dari konduktor aluminium Kondisi H68 dan untai melingkar yang dipadatkan.
b) Netral atau kurir - Konduktor netral atau kurir harus dari konduktor paduan aluminium dan pilin melingkar yang dipilin
c) Penerangan Jalan- Konduktor penerangan jalan harus konduktor aluminium kondisi H68 dan terdampar melingkar ..
2 Insulasi: Fase, konduktor netral harus diekstrusi dengan polyethylene (PE) sebagai insulasi.
Jadwal keterangan teknis
Konduktor fase | |||||||||
Area penampang nominal | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Jumlah inti | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Jumlah minimum kabel | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Ketebalan insulasi nominal | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
Diameter inti berinsulasi | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Peringkat saat ini masih angin, sekitar | SEBUAH | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
suhu = 30 ℃ | |||||||||
Temperatur konduktor = 75 ℃ | |||||||||
Konduktor messenger | |||||||||
Area penampang nominal | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Jumlah minimum kabel | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Ketebalan insulasi nominal | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
Diameter inti berinsulasi | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Beban putus yang dihitung | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
Konduktor penerangan jalan | |||||||||
Area penampang nominal | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Jumlah minimum kabel | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Ketebalan insulasi nominal | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
Diameter inti berinsulasi | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Maks. Resistensi DC pada 20 ℃ | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Kabel lengkap | |||||||||
Perkiraan. diameter keseluruhan | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
Perkiraan. berat kabel | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
Panjang pengepakan | m / drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
