Aplikasi
Digunakan untuk memasok daya 3 fase, biasanya dari trafo yang dipasang, ke kepala layanan pengguna di mana koneksi ke kabel pintu masuk layanan dibuat. Untuk digunakan pada tegangan 600 volt atau kurang dari fase ke fase dan pada suhu konduktor tidak melebihi 75 ° C untuk konduktor berisolasi polietilen atau 90 ° C untuk konduktor terisolasi polietilen ikatan silang (XLP).
Konstruksi

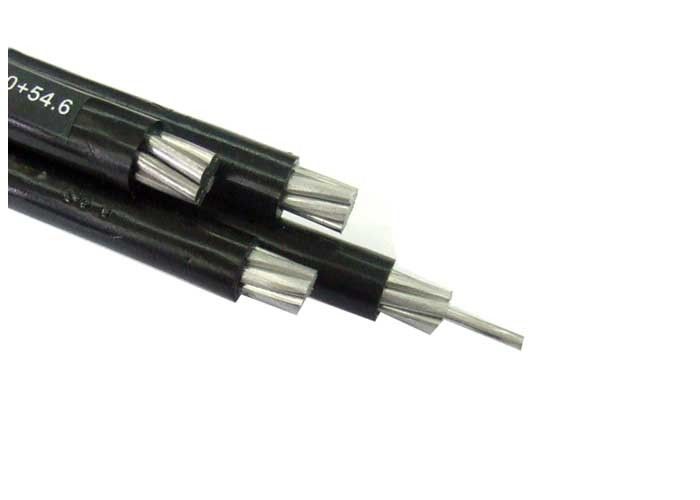

Konduktor terdampar konsentris, aluminium 1350-H19 terkompresi. Diisolasi dengan polyethylene atau XLP crosslinked polyethylene Utusan netral adalah paduan 6201 yang terdampar secara konsentris. Satu konduktor diproduksi dengan punggungan ekstrusi untuk identifikasi fase.
Standar
B-230 Aluminium Wire, 1350-H19 untuk Keperluan Listrik.
B-231 Konduktor Aluminium, Konsentris-Lay-Stranded.
B-232 Aluminium Konduktor, Konsentris-Lay-Stranded, Coated Steel Reinforced (ACSR).
B-399 Konduktor Paduan Aluminium Konsentris-Lay-Stranded, 6201-T81.
B498 Kawat Baja Inti Seng Berlapis untuk Konduktor Aluminium, Baja Reinforced (ACSR).
Kabel Drop Layanan Quadruplex memenuhi atau melampaui semua persyaratan ANSI / ICEA S-76-474 yang berlaku.
Catatan :
Ukuran yang ditentukan adalah: ACSR 6/1 ekivalen diameter dan AAC dengan resistivitas setara per ASTMB-399 untuk 6201. Temperatur konduktor 90 ° C untuk XLR 75 ° C untuk Poli; suhu sekitar 40 ° C; emisivitas 0.9; 2ft./sec/wind di bawah sinar matahari. Untuk menentukan ampacity saat ini berdasarkan ukuran konduktor, silakan baca The National Electric Code, edisi terbaru
Jumlah core dan penampang | Bentuk konduktor | Diameter konduktor | Ketebalan insulasi nominal | Diameter lebih dari isolasi | Selubung ketebalan nominal | Diameter luar (sekitar) | Bending radius (min.) | Berat (kira-kira) |
(sekitar) | (sekitar) | |||||||
mm2 | mm | mm | mm | mm | mm | mm | kg / km | |
1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70 / 16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
