Aplikasi
Untuk memasok daya dari saluran listrik ke cuaca konsumen. Untuk layanan pada 600 volt atau kurang (fase ke fase) pada suhu konduktor maksimum 75 ° C untuk Insulasi polietilen atau maksimum 90 ° C untuk isolasi berikatan silang.

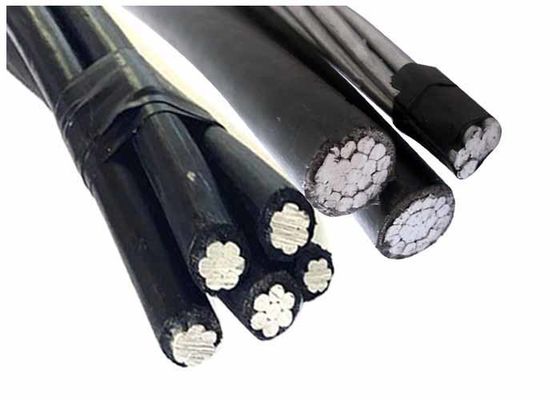

Konstruksi
Untai konsentris atau konduktor 1350-H19 terkompresi, insulasi polietilen atau ikatan silang terkompresi, untai konsentris AAC atau ACSR atau kurir netral AAAC.
Standar
B-230 Aluminium Wire 1350-H19 untuk Keperluan Listrik
B-231 Konduktor Aluminium, Konsentris-Lay-Stranded
B-232 Aluminium Konduktor, Konsentris-Lay-Stranded, Baja Dilapisi Diperkuat (ACSR)
B-399 Konduktor Paduan Aluminium Konsentris-Lay-Stranded 6201-T81
B-498 Kawat Baja Inti Seng Berlapis untuk Konduktor Aluminium, Steel Reinforced (ACSR).
Kabel Drop Layanan Triplex memenuhi atau melampaui semua persyaratan ANSI / ICEA body S-76-474 yang berlaku
Kata kode:
AAC Netral-Messenger: Patella Oyster Clam Murex Purpura Nassa Melita Portunus Nannynose
ACSR NETRAL-MESSENGER: Paludina Voluta Whelk Periwinkle Keong Neritina Cenia Runcina Triton Mursia Zuzara Limpet 6201 ALLOY NEUTRAL-MESSENGER: Minex Hippa Prawn Barnacle Shrimp Gammarus Leda Dungenese Cyclops Flustra Lepas
Data teknis
Nilai tegangan | kV | 0,6 / 1 |
Tegangan uji | Veff kV | 4 |
Suhu meletakkan | ° C | min. -20 |
Suhu Operasional | ° C | -30 ~ +80 |
Suhu konduktor | ° C | maks. +80 |
Temperatur hubungan pendek | ° C / s | maks. +130 / 5 |
Bending radius (min.) | Kabel 18 × ø |
Pengemasan & PengirimanPackaging Detail: Detail Pengiriman:
Jalur Isolasi Udara, 1) Panjang kemasan: 100 hingga 1.000 m gulungan dalam karton drum atau sesuai dengan kebutuhan pelanggan. 2. oleh drum kayu standar atau roll. 3.Drum ukuran: 1100mm * 1100mm * 1100mm. atau sebagai permintaan anda. |
Dikirim dalam 15 hari setelah pembayaran |
Barang | Deskripsi | Konduktor fase | Perkiraan. Secara keseluruhan Diameter & Berat | ||
TIDAK. Berdiri & Diameter | XLPE Ketebalan | Diameter (mm) | Bobot (kg / km) | ||
1 | 1x10mm 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16mm 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25mm 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35mm 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50mm 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70mm 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95mm 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120mm 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150mm 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185mm 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240mm 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300mm 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
Kabel ini memungkinkan bentang yang lebih panjang, pemasangan yang lebih rendah, dukungan minimum, dan pemasangan yang disederhanakan, khususnya di antara pohon atau di daerah padat. Ini juga menawarkan keselamatan dan perlindungan personel maksimum terhadap pemadaman. Ketahanan terhadap abrasi, kelenturan, dan efek panas, kelembaban, sinar matahari, dan dingin memastikan ketergantungan yang tinggi melalui layanan bertahun-tahun.
