Kabel sebagai kabel udara tipe baru digunakan untuk mentransmisikan overhead daya listrik, yang banyak digunakan dalam pembangunan kembali kelambu kawat listrik daerah perkotaan dan hutan. Ini meningkatkan keamanan dan ketergantungan kelambu kawat listrik.
Spesifikasi :
Kabel aluminium untai konsentris sebagai konduktor fase; AAAC (semua konduktor paduan aluminium) atau ACSR (aluminium konduktor baja diperkuat) sebagai inti messenger (Netral); Konduktor fase terisolasi oleh XLPE atau HDPE atau PVC.
Standar :
IEC60502, NF C33-209, GB 12527-90
Nilai tegangan: 0,6 / 1kV
Standar manufaktur relatif: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Kami juga dapat memproduksi kabel ABC sesuai dengan kebutuhan khusus pelanggan.

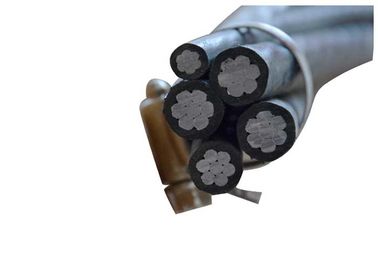

Konstruksi dasarnya adalah sebagai berikut:
3 core yang terdiri dari konduktor aluminium standar, diisolasi dengan isolasi XLPE
+ Satu konduktor aluminium pencahayaan selubung dengan isolasi XLPE (opsional)
+ Satu messenger Al-alloy conductor (telanjang atau tertutup)
Konduktor kurir dapat dari kawat baja galvanis juga.
Tujuan dari kawat messenger adalah
A) Ini bertindak sebagai kawat bantalan beban.
B) Ini bertindak sebagai konduktor bumi atau netral.
Untuk digunakan pada kapasitas 600V fase-ke-fase atau kurang dan pada suhu konduktor tidak melebihi 75 ° C untuk konduktor berinsulasi polietilen atau 90 ° C untuk konduktor berinsulasi silika polyethylene (XLPE).
Memenuhi atau melampaui spesifikasi berikut:
1. Kawat Aluminium, 1350-H19 untuk Tujuan Listrik.
2. Konduktor Aluminium, Konsentris-Lay-Stranded.
3. Aluminium Conductor, Concentric-Lay-Stranded, Coated Steel Reinforced (ACSR).
4. Konduktor Konsentris-Lay-Stranded 6201-T81.
5. Konduktor Aluminium Terdampar Putaran Terkompresi Menggunakan Kawat Input Tunggal.
Itu memenuhi atau melampaui semua persyaratan ANSI / ICEA S-76-474 yang berlaku
Data teknis
Nilai tegangan | kV | 0,6 / 1 |
Tegangan uji | Veff kV | 4 |
Suhu meletakkan | ° C | min. -20 |
Suhu Operasional | ° C | -30 ~ +80 |
Suhu konduktor | ° C | maks. +80 |
Temperatur hubungan pendek | ° C / s | maks. +130 / 5 |
Bending radius (min.) | Kabel 18 × ø |
