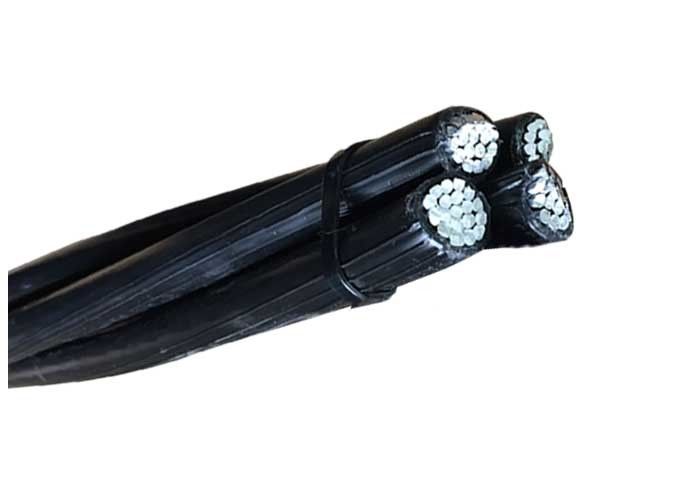

Kabel bundel udara yang dirancang untuk saluran distribusi overhead memiliki messenger netral berisolasi yang terbuat dari AAAC, yang konduktor aluminium fase terisolasi secara heliks terluka di atasnya. Kabel diberi peringkat 0,6 / 1 (1,2) kV dan sesuai dengan IEC60502.
STANDAR
Nasional: NF C 11-201; NF C 33-209
DESKRIPSI
APLIKASI
ALUMINIUM NF C 33-209 layanan bundel konduktor digunakan untuk jaringan anak sungai dari pembangkit listrik dan jaringan internal mereka.
KARAKTERISTIK
Kabel konduktor yang dibundel memiliki konduktor aluminium, yang diisolasi dengan XLPE, memiliki daya tahan dan ketahanan termal yang baik.
Beberapa karakteristik kabel penting lainnya adalah:
Resistensi radiasi ultraviolet,
Resistensi ozon,
Kekuatan dielektrik tinggi,
Ringan dan mudah ditangani.
INSTALASI
Prosedur standar NF C 11-201 menentukan prosedur pemasangan untuk saluran udara bertegangan rendah.
Kabel ini TIDAK DIPERBOLEHKAN untuk dikubur, bahkan di saluran.
MARKING
Netral:
211 NF C 33-209 211 «angka pembuatan», «tanda metrik» tinta dicetak.
Fase 1, 2, 3:
nomor identifikasi dicetak dan diembos pada insulasi.
Kawat pilot n ° 1: garis putih terus-menerus dicetak pada insulasi
Kawat pilot n ° 2: tidak ada tanda
KARAKTERISTIK LISTRIK
Nilai tegangan: 0,6 / 1 kV
Tegangan uji: 4 kV AC
Resistansi terhadap lonjakan tegangan: 1.2 / 50μs dengan polaritas positif atau negatif dan nilai puncak 20 kV.
NFC 33-209
| Jumlah Inti x Bagian Lintas Nominal | Diameter Overal | Bobot | Resistansi Konduktor Maksimum | Beban Pemutusan Minimum | Peringkat saat ini |
|---|---|---|---|---|---|
| Tidak. × mm ^ 2 | mm | Kg / Km | Ω / Km | KN | SEBUAH |
| 2x10 RM | 12.8 | 93 | 3.080 | 1.5 | 38 |
| 4x10 RM | 15.4 | 183 | 3.080 | 1.5 | 38 |
| 2x16 RM | 14.8 | 129 | 1.910 | 2.3 | 72 |
| 2x16 RN + 2x1.5 RE | 14.8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
| 4x16 RM | 17.8 | 257 | 1.910 | 2.3 | 72 |
| 4x16 RN + 2x1.5 RE | 17.8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
| 2x25 RM | 18.0 | 202 | 1.200 | 3.8 | 107 |
| 2x25 RM + 2x1.5 RE | 18.0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
| 4x25 RM | 21.7 | 404 | 1.200 | 3.8 | 107 |
| 4x25 RM + 2x1.5 RE | 21.7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
| 2x35 RM | 20.8 | 269 | 0,868 | 5.2 | 132 |
| 2x35 RM + 2x1.5 RE | 20.8 | 316 | 0.868 / 12.100 | 5.2 | 132 |
| 4x35 RM | 25.1 | 539 | 0,868 | 5.2 | 132 |
| 4x35 RM + 2x1.5 RE | 25.1 | 586 | 0.868 / 12.100 | 5.2 | 132 |
| 2x50 RM | 23.4 | 352 | 0,641 | 7.6 | 165 |
| 2x50 RM + 2x1.5 RE | 23.4 | 399 | 0.641 / 12.100 | 7.6 | 165 |
| 1x54,6 RM + 3x25 RM | 21.7 | 507 | 0,630 / 1.200 | 3.8 | 107 |
| 1x54,6 RM + 3x25 RM + 1x16 RM | 24.3 | 573 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x25 RM + 2x16 RM | 29.7 | 639 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x25 RM + 3x16 RM | 31.1 | 705 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x35 RM | 25.1 | 615 | 0,630 / 0,868 | 5.2 | 132 |
| 1x54,6 RM + 3x35 RM + 1x16 RM | 28.1 | 680 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 2x16 RM | 34.3 | 748 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 3x16 RM | 35.9 | 814 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 1x25 RM | 28.1 | 714 | 0,630 / 0,868 / 1,200 | 5.2 / 3.8 | 132/107 |
| 1x54,6 RM + 3x50 RM | 28.2 | 741 | 0,630 / 0,641 | 7.6 | 165 |
| 1x54,6 RM + 3x50 RM + 1x16 RM | 31.6 | 806 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 2x16 RM | 38.6 | 875 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 3x16 RM | 40.4 | 940 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 1x25 RM | 31.6 | 841 | 0.630 / 0.641 / 1.200 | 7.6 / 3.8 | 165/107 |
| 1x54,6 RM + 3x70 RM | 33.0 | 950 | 0,630 / 0,443 | 10.2 | 205 |
| 1x54,6 RM + 3x70 RM + 1x16 RM | 37.0 | 1014 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 2x16 RM | 45.2 | 1083 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 3x16 RM | 47.3 | 1148 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 1x25 RM | 37.0 | 1048 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x70 RM + 2x25 RM | 45.2 | 1150 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x70 RM + 3x25 RM | 47.3 | 1250 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x95 RM | 37.4 | 1176 | 0,630 / 0,320 | 13.5 | 240 |
| 1x54,6 RM + 3x95 RM + 1x16 RM | 41.9 | 1243 | 0,630 / 0,320 / 1,910 | 13.5 / 2.3 | 240/72 |
