1. Aplikasi
Aerial Bundle Cable (kabel ABC) adalah konsep yang sangat inovatif untuk distribusi daya overhead dibandingkan dengan sistem distribusi overhead bare konduktor konvensional.
Ini memberikan tingkat keamanan dan keandalan yang lebih tinggi, kehilangan daya yang lebih rendah, dan penghematan sistem dengan mengurangi biaya pemasangan, pemeliharaan, dan biaya operasi.

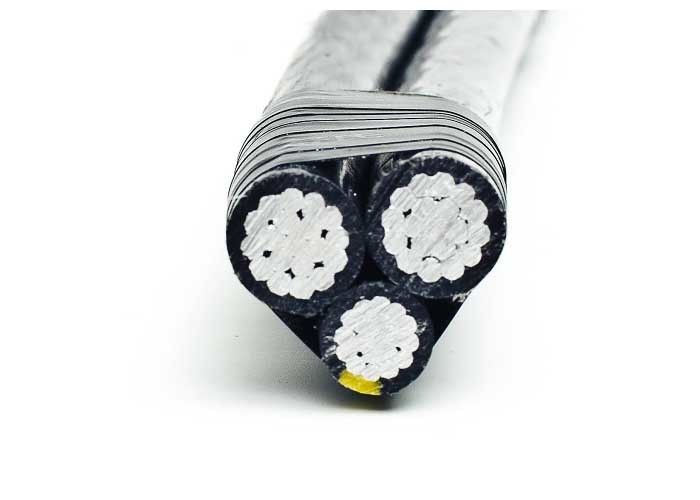

Kabel Caledonian LV Aerial Bundle dirancang untuk memasok layanan udara 600/1000 volt untuk layanan sementara di lokasi konstruksi, sebagai penurunan layanan (tiang listrik ke pintu masuk layanan), sebagai kabel sekunder (tiang ke tiang) atau penerangan jalan.
Kabel over-head ini memberikan tambahan isolasi bertulang. IEC 61140 dan karenanya memenuhi Kelas II mnrt. IEC 61140. Ini bukan penghambat api. Tapi ini bisa terjadi jika diminta ganti ke kabel tahan api.
Desain dasar untuk spesifikasi BS 7870 / TNB (IEC 60502) / HD 626 S1 / NFC 33-209 / AS / NZS 3560-1 standar
| Konduktor | Konduktor aluminium, terkompresi untai bulat (RM). |
| Isolasi | Senyawa XPLE, tahan UV. |
| Identifikasi Inti | 1, 2 resp. 3 mengangkat tulang rusuk memanjang di permukaan inti. Permukaan inti netral harus memiliki setidaknya 12 rusuk untuk potongan melintang hingga 50 mm ^ 2 dan minimum 16 rusuk untuk inti di atas 50 mm ^ 2. Dalam kasus lima bundel inti, permukaan inti pelindung harus halus. |
| Nilai Tegangan | 0,6 / 1kV |
| Tegangan uji | 4 Veff kV |
| Suhu Peletakan Minimum | -20 ° C |
| Suhu Operasional | -40 ° C ~ + 90 ° C |
| Suhu hubung singkat maksimum | 250 ° C |
| Suhu Konduktor Maksimum | 80 ° C |
| Radius Bending Minimum | 18 × OD |
5. Parameter Konstruksi
| Jumlah Inti x Bagian Lintas Nominal | Diameter Overal | Bobot | Resistansi Konduktor Maksimum | Beban Pemutusan Minimum | Peringkat saat ini |
|---|---|---|---|---|---|
| Tidak. × mm ^ 2 | mm | Kg / Km | Ω / Km | KN | SEBUAH |
| 2x10 RM | 12.8 | 93 | 3.080 | 1.5 | 38 |
| 4x10 RM | 15.4 | 183 | 3.080 | 1.5 | 38 |
| 2x16 RM | 14.8 | 129 | 1.910 | 2.3 | 72 |
| 2x16 RN + 2x1.5 RE | 14.8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
| 4x16 RM | 17.8 | 257 | 1.910 | 2.3 | 72 |
| 4x16 RN + 2x1.5 RE | 17.8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
| 2x25 RM | 18.0 | 202 | 1.200 | 3.8 | 107 |
| 2x25 RM + 2x1.5 RE | 18.0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
| 4x25 RM | 21.7 | 404 | 1.200 | 3.8 | 107 |
| 4x25 RM + 2x1.5 RE | 21.7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
| 2x35 RM | 20.8 | 269 | 0,868 | 5.2 | 132 |
| 2x35 RM + 2x1.5 RE | 20.8 | 316 | 0.868 / 12.100 | 5.2 | 132 |
| 4x35 RM | 25.1 | 539 | 0,868 | 5.2 | 132 |
| 4x35 RM + 2x1.5 RE | 25.1 | 586 | 0.868 / 12.100 | 5.2 | 132 |
| 2x50 RM | 23.4 | 352 | 0,641 | 7.6 | 165 |
| 2x50 RM + 2x1.5 RE | 23.4 | 399 | 0.641 / 12.100 | 7.6 | 165 |
| 1x54,6 RM + 3x25 RM | 21.7 | 507 | 0,630 / 1.200 | 3.8 | 107 |
| 1x54,6 RM + 3x25 RM + 1x16 RM | 24.3 | 573 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x25 RM + 2x16 RM | 29.7 | 639 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x25 RM + 3x16 RM | 31.1 | 705 | 0.630 / 1.200 / 1.910 | 3.8 / 2.3 | 107/72 |
| 1x54,6 RM + 3x35 RM | 25.1 | 615 | 0,630 / 0,868 | 5.2 | 132 |
| 1x54,6 RM + 3x35 RM + 1x16 RM | 28.1 | 680 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 2x16 RM | 34.3 | 748 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 3x16 RM | 35.9 | 814 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
| 1x54,6 RM + 3x35 RM + 1x25 RM | 28.1 | 714 | 0,630 / 0,868 / 1,200 | 5.2 / 3.8 | 132/107 |
| 1x54,6 RM + 3x50 RM | 28.2 | 741 | 0,630 / 0,641 | 7.6 | 165 |
| 1x54,6 RM + 3x50 RM + 1x16 RM | 31.6 | 806 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 2x16 RM | 38.6 | 875 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 3x16 RM | 40.4 | 940 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
| 1x54,6 RM + 3x50 RM + 1x25 RM | 31.6 | 841 | 0.630 / 0.641 / 1.200 | 7.6 / 3.8 | 165/107 |
| 1x54,6 RM + 3x70 RM | 33.0 | 950 | 0,630 / 0,443 | 10.2 | 205 |
| 1x54,6 RM + 3x70 RM + 1x16 RM | 37.0 | 1014 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 2x16 RM | 45.2 | 1083 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 3x16 RM | 47.3 | 1148 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
| 1x54,6 RM + 3x70 RM + 1x25 RM | 37.0 | 1048 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x70 RM + 2x25 RM | 45.2 | 1150 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x70 RM + 3x25 RM | 47.3 | 1250 | 0.630 / 0.443 / 1.200 | 10.2 / 3.8 | 205/107 |
| 1x54,6 RM + 3x95 RM | 37.4 | 1176 | 0,630 / 0,320 | 13.5 | 240 |
| 1x54,6 RM + 3x95 RM + 1x16 RM | 41.9 | 1243 | 0,630 / 0,320 / 1,910 | 13.5 / 2.3 | 240/72 |
Penampang lainnya dapat ditawarkan atas permintaan.
