Tempat asal	Cina
Nama merek	QINGDAO YICABLE CABLE
Sertifikasi	ASTM A475, BS 183:1972

Detail Produk

Konduktor:

Kawat Baja Galvanis

NAMA KODE:

GSW

Diameter kawat tunggal:

1.24-2.50

Kekuatan tarik:

1290mpa~1620mpa

Berat Seng:

195g/m²~290g/m²

Aplikasi:

Inti dari ACSR

Menyoroti:

Konduktor telanjang kawat baja galvanis

Konduktor Rel ACSR ASTM A475

Konduktor Telanjang dengan Sertifikasi ASTM

Syarat Pembayaran & Pengiriman

Kuantitas min Order

0.5km

Harga

0.10-20.99USD/m

Kemasan rincian

Drum kayu atau Baja Drum

Waktu pengiriman

5 Hari atau Lebih

Syarat-syarat pembayaran

L/C,D/A,D/P,T/T,Western Union,

Deskripsi produk

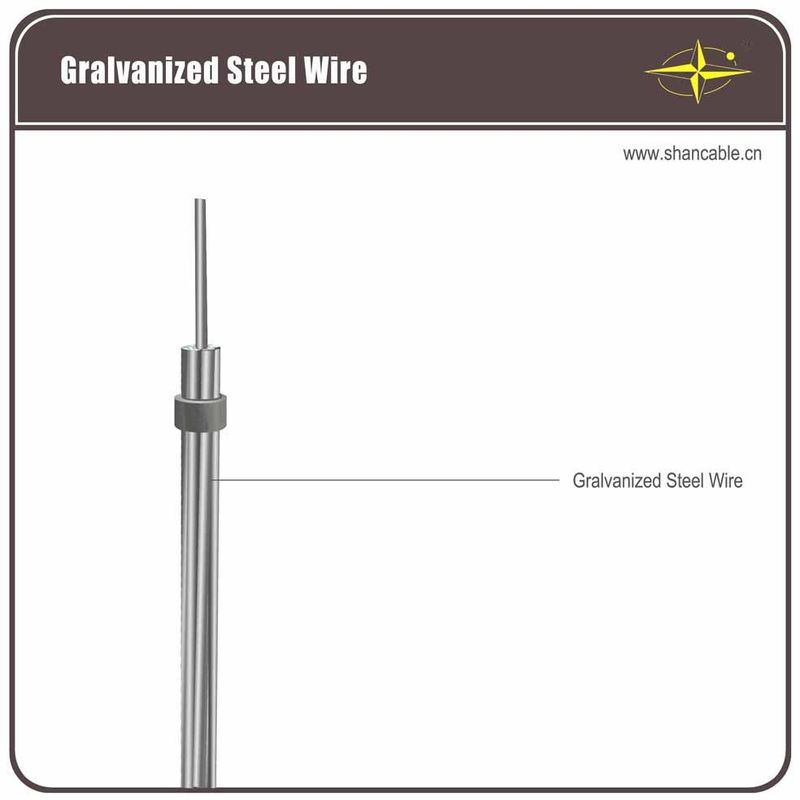

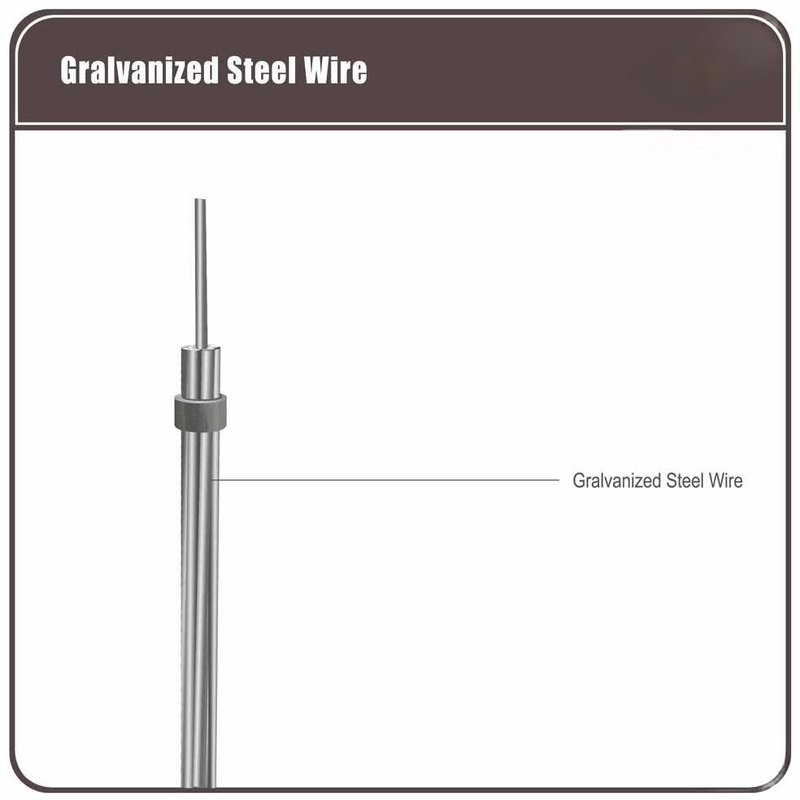

Konduktor Telanjang Kawat Baja Galvanis, Konduktor Rel Acsr Sertifikasi ASTM A475

Produk kawat baja galvanis (GSW) digunakan untuk tali konduktor ACSR (Aluminum Conductor Steel Reinforced). Sebagai perusahaan terkemuka di industri ini, GSW yang diproduksi oleh Shenghua memiliki sifat mekanik yang sangat baik, kualitas lapisan terbaik, dan kondisi permukaan yang baik.

	Diameter(mm)			Kekuatan Tarik(Mpa)		Berat Seng(g/m²)
	1.24~2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Tingkat Kekuatan	Diameter Kawat	Min. Kekuatan Tarik		Min. Tegangan Dengan 1%	Min. Perpanjangan	Min. Jumlah 360°	Diameter Pengujian
		Kekuatan		Perpanjangan	Persentase Saat L=250	puntiran	Mandrel
	mm		mpa	mpa	%		kali
	>1.24~2.25	1340		1170	3.0	16	1
	>2.25~2.75	1310		1140	3.0	16	1
	>2.75~3.00	1310		1140	3.5	16	1
Umum	>3.00~3.50	1290		1100	3.5	14	1
	>3.50~4.25	1290		1100	4.0	12	1
	>4.25~4.75	1290		1100	4.0	12	1
	>4.75~5.50	1290		1100	4.0	12	1
	>1.24~2.25	1450		1310	2.5	16	3
	>2.25~2.75	1410		1280	2.5	16	3
	>2.75~3.00	1410		1280	3.0	16	4
Tinggi	>3.00~3.50	1410		1240	3.0	14	4
	>3.50~4.25	1380		1170	3.0	12	4
	>4.25~4.75	1380		1170	3.0	12	4
	>4.75~5.50	1380		1170	3.0	12	4
	>1.24~2.25	1620		1450	2.0	14	4
	>2.25~2.75	1590		1410	2.0	14	4
	>2.75~3.00	1590		1410	2.5	12	5
Sangat Tinggi	>3.00~3.50	1550		1380	2.5	12	5
	>3.50~4.25	1520		1340	2.5	10	5
	>4.25~4.75	1520		1340	2.5	10	5
	>4.75~5.50	1520		1270	2.5	10	5

								ASTM A475
		Jumlah Kawat	Perkiraan. Dia. Untai		Siemens	Tinggi	Sangat Tinggi	Perkiraan. Berat
		/Dia.			Grade Martin	Grade Kekuatan	Grade Kekuatan
			Inci	mm	kN	kN	kN	kg/km
		3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05			1/4	6.35	13.523	21.040	29.981	174
	3/3.05		1/4	6.35	-	-	-	174
3/3.30			9/32	7.14	15.035	23.398	33.362	204
	3/3.68		5/16	7.94	18.193	28.246	40.479	256
	3/4.19		3/8	9.52	24.732	37.187	52.489	328
7/1.04			1/8	3.18	4.048	5.916	8.140	49
7/1.32			5/32	3.97	6.539	9.519	13.078	76
	7/1.57		3/16	4.76	8.452	12.677	17.748	108
7/1.65			3/16	4.76	-	-	-	118
	7/1.83		7/32	5.56	11.387	17.126	24.020	145
7/2.03			1/4	6.35	14.012	21.129	29.581	181
	7/2.36		9/32	7.14	18.905	28.469	39.812	243
7/2.64			5/16	7.94	23.798	35.586	49.820	305
	7/2.77		5/16	7.94	-	-	-	335
7/3.05			3/8	9.52	30.915	48.040	68.503	407
	7/3.68		7/16	11.11	41.591	64.499	92.523	594
7/4.19			1/2	12.70	53.823	83.627	119.657	768
	7/4.78		9/16	14.29	69.837	108.981	155.688	991
7/5.26			5/8	15.88	84.961	131.667	188.605	1211
	19/2.54		1/2	12.70	56.492	84.961	118.768	751
19/2.87			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			3/4	19.05	116.543	181.487	259.331	1719
	19/4.50		7/8	22.22	159.691	248.211	354.523	2352
19/5.08			1	25.40	209.066	325.610	464.839	2384
	37/3.63		1	25.40	205.508	319.827	456.832	3061
37/4.09			11/8	28.58	262.000	407.457	581.827	4006
	37/4.55		11/4	31.75	324.720	505.318	721.502	4833

									BS 183:1972
Jumlah	Perkiraan.			Beban Putus Minimum Untai						Perkiraan. Berat
Kawat/Dia.	Dia. Untai	Grade 350	Grade 480	Grade 700	Grade 850	Grade 1000	Grade 1150	Grade 1300
	mm	kN	kN	kN	kN	kN	kN	kN		kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	-	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	-	-	-	-	-	295
4/1.80	4.4	3.55	4.90	-	-	-	-	-	80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	-	-	-	-	220
5/3.25	8.8	14.50	19.90	29.00	-	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/3.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/3.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
7/4.75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
