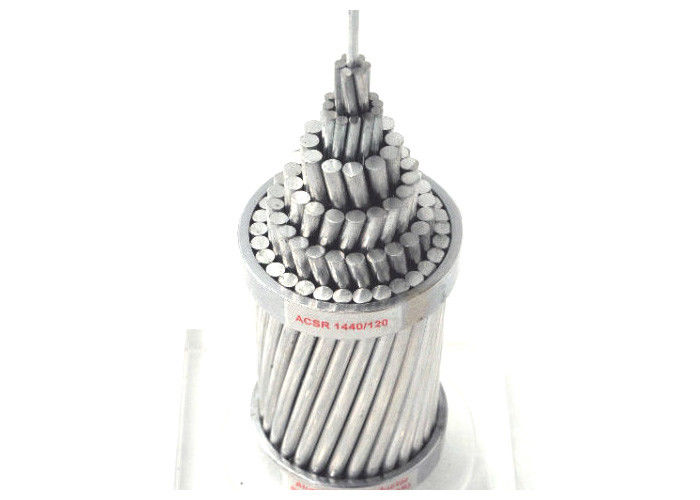

Transmisi Daya Overhead Konduktor Bare Aluminium Konduktor Steel Wire Diperkuat
Aplikasi
Digunakan sebagai kabel transmisi udara telanjang dan sebagai kabel distribusi primer dan sekunder.Stranding inti baja variabel memungkinkan kekuatan yang diinginkan dicapai tanpa mengorbankan ampacity.
Konstruksi
Aluminium paduan 1350-H-19 kabel, bergelombang konsentris sekitar inti baja. kabel inti untuk ACSR tersedia dengan kelas A, B, atau C galvanis; ""aluminized"" aluminium dilapisi (AZ);Atau berlapis aluminium (AW)Perlindungan korosi tambahan tersedia melalui penerapan minyak ke core atau infus kabel lengkap dengan minyak.
Kode
Nama |
Nominal |
Jumlah/diameter |
Luas yang dihitung mm2 |
Diameter mm |
Resistensi
≤Ω/km |
Kekuatan
KN: |
Berat badan
kg/km |
| AWG atau MCM |
Al
mm |
Baja
mm |
Al |
Baja |
Total |
| Turki |
6 |
6/1.68 |
1/1.68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Angsa |
4 |
3/2.12 |
Setengah.12 |
21.16 |
3.55 |
24.71 |
6.36 |
1.3557 |
8.32 |
85 |
| Swanat |
4 |
7/1.96 |
Setengah.61 |
21.16 |
5.35 |
26.51 |
6.53 |
1.3557 |
10.53 |
100 |
| Burung Sparrow |
2 |
6/2.67 |
Setengah.67 |
33.61 |
5.61 |
39.22 |
8.01 |
0.8535 |
12.70 |
136 |
| Sparate |
2 |
7/2.47 |
1/3.30 |
33.61 |
8.52 |
42.13 |
8.24 |
0.8535 |
16.11 |
159 |
| Robin |
1 |
6/3.00 |
1/3.00 |
42.39 |
7.10 |
49.49 |
9.00 |
0.6767 |
15.85 |
171 |
| Raven |
1/0 |
6/3.78 |
1/3.37 |
53.48 |
8.90 |
62.38 |
10.11 |
0.5364 |
19.32 |
216 |
| Buah puyuh |
2/0 |
6/3.78 |
1/3.78 |
67.42 |
11.23 |
78.65 |
11.34 |
0.4255 |
23.62 |
273 |
| Merpati |
3/0 |
6/4.25 |
1/4.25 |
85.03 |
14.19 |
99.22 |
12.75 |
0.3373 |
29.41 |
343 |
| Penguin |
4/0 |
6/477 |
1/4.77 |
107.23 |
17.87 |
125.10 |
14.31 |
0.2675 |
37.06 |
433 |
| Bulat lilin |
266.8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142.64 |
15.45 |
0.2133 |
30.27 |
431 |
| Partridge |
266.8 |
26/2.57 |
7/2.00 |
135.16 |
22.00 |
157.16 |
16.28 |
0.2143 |
50.29 |
546 |
| Burung unta |
300 |
26/2.73 |
7/2.12 |
152.00 |
24.71 |
176.71 |
17.28 |
0.1906 |
56.52 |
614 |
| Merlin |
336.4 |
18/3.47 |
1/3.47 |
170.45 |
9.48 |
179.93 |
17.5 |
0.1691 |
38.23 |
544 |
| Linnet |
336.4 |
26/2.89 |
7/2.25 |
170.45 |
21.81 |
198.26 |
18.31 |
0.1699 |
62.71 |
689 |
| Oriole |
336.4 |
30/2.69 |
7/2.69 |
170.45 |
39.81 |
210.26 |
18.83 |
0.1704 |
77.27 |
784 |
| Chickadee |
397.5 |
18/3.77 |
1/3.77 |
201.42 |
11.16 |
212.58 |
18.85 |
0.1431 |
43.99 |
642 |
| Brant |
397.5 |
24 / 3.27 |
7/2.18 |
201.42 |
26.13 |
227.55 |
19.61 |
0.1438 |
64.69 |
762 |
| Ibis |
397.5 |
26/3.14 |
7/2.44 |
201.42 |
32.77 |
234.19 |
19.88 |
0.1438 |
72.11 |
814 |
| Lark |
397.5 |
30/2.92 |
7/2.92 |
201.42 |
46.97 |
248.39 |
20.44 |
0.1442 |
88.69 |
927 |
| Pelikan |
477 |
18/4.14 |
1/4.14 |
241.68 |
13.42 |
255.10 |
20.70 |
0.1193 |
52.16 |
771 |
| Berkedip |
477 |
24 / 3.58 |
7/2.39 |
241.68 |
31.29 |
272.97 |
21.49 |
0.1199 |
76.66 |
915 |
| Hawk |
477 |
26/3.44 |
7/2.67 |
241.68 |
39.42 |
281.10 |
21.79 |
0.1199 |
86.65 |
978 |
| Ayam |
477 |
30/3.20 |
7/3.20 |
241.68 |
56.39 |
298.07 |
22.40 |
0.1201 |
105.34 |
1112 |
| Osprey |
556.5 |
18/4.47 |
1/4.47 |
282.00 |
15.68 |
297.68 |
22.35 |
0.1022 |
60.88 |
899 |
| Parakeet |
556.5 |
24 / 3.87 |
7/2.58 |
282.00 |
36.58 |
318.58 |
23.22 |
0.1027 |
88.22 |
1067 |
| Merpati |
556.5 |
26/3.72 |
7/2.89 |
282.00 |
45.94 |
327.94 |
23.55 |
0.1027 |
101.03 |
1140 |
