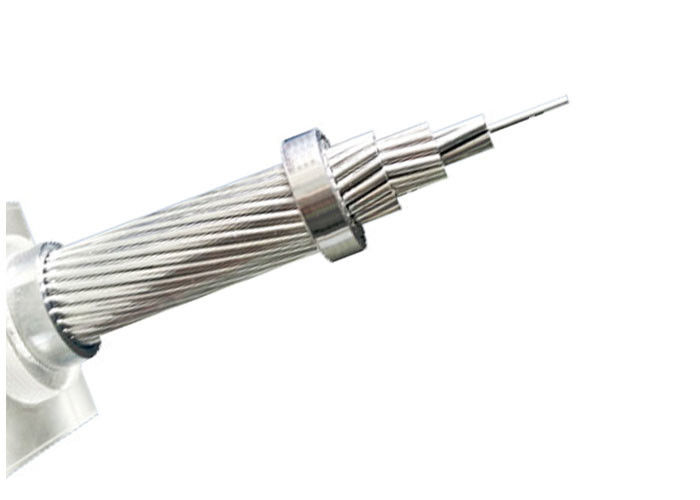

Konduktor di atas Konduktor terdampar aluminium yang diperkuat baja (ACSR)
Aplikasi
Untaian aluminium berinti baja terbuat dari kabel aluminium dan kabel baja, yang cocok untuk saluran transmisi overhead AC.
Konstruksi
Kabel paduan aluminium 1350-H-19, terdampar secara konsentris pada inti baja. Kawat inti untuk ACSR tersedia dengan galvanisasi kelas A, B, atau C; ""aluminized"" dilapisi aluminium (AZ); Atau berbalut alumunium (AW). Perlindungan tambahan terhadap korosi tersedia melalui pemberian gemuk pada alat untuk mengeluarkan biji atau memasukkan gemuk ke seluruh kabel.
Kode
Nama |
Nominal |
Nomor/Diameter |
Luas Terhitung mm2 |
Diameter mm |
Perlawanan
≤Ω/km |
Memaksa
buku |
Berat
kg/km |
| AWG atau MCM |
Al
mm |
Baja
mm |
Al |
Baja |
Total |
| Turki |
6 |
6/1.68 |
1/1.68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Angsa |
4 |
3/2.12 |
1/2.12 |
21.16 |
3.55 |
24.71 |
6.36 |
1.3557 |
8.32 |
85 |
| Angsa |
4 |
7/1.96 |
1/2.61 |
21.16 |
5.35 |
26.51 |
6.53 |
1.3557 |
10.53 |
100 |
| Burung gereja |
2 |
6/2.67 |
1/2.67 |
33.61 |
5.61 |
39.22 |
8.01 |
0,8535 |
12.70 |
136 |
| terpisah |
2 |
7/2.47 |
1/3.30 |
33.61 |
8.52 |
42.13 |
8.24 |
0,8535 |
16.11 |
159 |
| Robin |
1 |
6/3.00 |
1/3.00 |
42.39 |
7.10 |
49.49 |
9.00 |
0,6767 |
15.85 |
171 |
| Gagak |
1/0 |
6/3.78 |
1/3.37 |
53.48 |
8.90 |
62.38 |
10.11 |
0,5364 |
19.32 |
216 |
| Burung puyuh |
2/0 |
6/3.78 |
1/3.78 |
67.42 |
11.23 |
78.65 |
11.34 |
0,4255 |
23.62 |
273 |
| Merpati |
3/0 |
6/4.25 |
1/4.25 |
85.03 |
14.19 |
99.22 |
12.75 |
0,3373 |
29.41 |
343 |
| Penguin |
4/0 |
6/477 |
1/4.77 |
107.23 |
17.87 |
125.10 |
14.31 |
0,2675 |
37.06 |
433 |
| sayap lilin |
266.8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142.64 |
15.45 |
0,2133 |
30.27 |
431 |
| Ayam hutan |
266.8 |
26/2.57 |
7/2.00 |
135.16 |
22.00 |
157.16 |
16.28 |
0,2143 |
50.29 |
546 |
| Burung unta |
300 |
26/2.73 |
7/2.12 |
152.00 |
24.71 |
176.71 |
17.28 |
0,1906 |
56.52 |
614 |
| Merlin |
336.4 |
18/3.47 |
1/3.47 |
170,45 |
9.48 |
179,93 |
17.5 |
0,1691 |
38.23 |
544 |
| Linnet |
336.4 |
26/2.89 |
7/2.25 |
170,45 |
21.81 |
198.26 |
18.31 |
0,1699 |
62.71 |
689 |
| Oriole |
336.4 |
30/2.69 |
7/2.69 |
170,45 |
39.81 |
210.26 |
18.83 |
0,1704 |
77.27 |
784 |
| cewek |
397,5 |
18/3.77 |
1/3.77 |
201.42 |
11.16 |
212.58 |
18.85 |
0,1431 |
43,99 |
642 |
| dedak |
397,5 |
24/3.27 |
7/2.18 |
201.42 |
26.13 |
227.55 |
19.61 |
0,1438 |
64.69 |
762 |
| Ibis |
397,5 |
26/3.14 |
7/2.44 |
201.42 |
32.77 |
234.19 |
19.88 |
0,1438 |
72.11 |
814 |
| bersenang-senang |
397,5 |
30/2.92 |
7/2.92 |
201.42 |
46,97 |
248.39 |
20.44 |
0,1442 |
88.69 |
927 |
| Pelikan |
477 |
18/4.14 |
1/4.14 |
241.68 |
13.42 |
255.10 |
20.70 |
0,1193 |
52.16 |
771 |
| Berkedip |
477 |
24/3.58 |
7/2.39 |
241.68 |
31.29 |
272,97 |
21.49 |
0,1199 |
76.66 |
915 |
| Elang |
477 |
26/3.44 |
7/2.67 |
241.68 |
39.42 |
281.10 |
21.79 |
0,1199 |
86,65 |
978 |
| Induk ayam |
477 |
30/3.20 |
7/3.20 |
241.68 |
56.39 |
298.07 |
22.40 |
0,1201 |
105.34 |
1112 |
| Osprey |
556.5 |
18/4.47 |
1/4.47 |
282.00 |
15.68 |
297.68 |
22.35 |
0,1022 |
60,88 |
899 |
| Parkit |
556.5 |
24/3.87 |
7/2.58 |
282.00 |
36.58 |
318.58 |
23.22 |
0,1027 |
88.22 |
1067 |
| Merpati |
556.5 |
26/3.72 |
7/2.89 |
282.00 |
45.94 |
327.94 |
23.55 |
0,1027 |
101.03 |
1140 |
