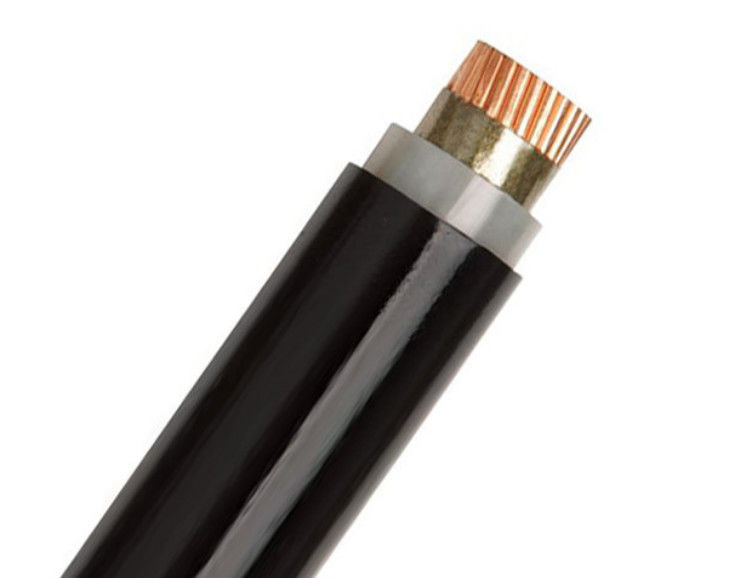

nama Produk | Harga Kabel Tahan Api FRC XLPE |
Nilai Tegangan | 0,6 / 1kV |
Nilai suhu | 90 ℃ |
Konduktor | Konduktor tembaga padat atau terlantar, dengan luka pita mika |
Isolasi | Senyawa XLPE atau LSZH |
Sarung | Senyawa LSZH |
Warna Sarung | Oranye atau merah atau hitam |
Aplikasi | Untuk kabel tetap; Sirkuit keselamatan penting di mana kabel dilindungi oleh trunk atau saluran. |
Kabel Tahan Api
• Nilai tegangan: 450 / 750V, 600 / 1000V
• Konstruksi: Konduktor telanjang yang terdampar atau konduktor tembaga padat / Mineral keramik (Mika / Kaca), isolasi LSOH
• Kisaran: 0,5mm² - 400mm²
• Aplikasi: Untuk kabel tetap / sirkuit keselamatan penting di mana kabel dilindungi oleh trunk atau saluran
300 / 500V Mica + XLPE Insulated, LSZH Kabel Listrik Berselubung (2-4 core)
600 / 1000V Mika + XLPE Insulated, LSZH Kabel Listrik Berselubung (2-4 core)
300 / 500V SR Kabel Kontrol Terisolasi (2-4 Cores)
300 / 500V SR Kabel Kontrol Terlindung & Terinsulasi Secara Keseluruhan (2-4 Cores & Multicores)
300 / 500V Kabel Kontrol Mika + SR Insulated & Keseluruhan Disaring (2-4 Cores & Multicores)
Kabel Kontrol Berisolasi 450 / 750V SR (2-5 Cores)
450 / 750V SR Kabel Kontrol Terisolasi & Keseluruhan Disaring (2-4 Cores & Multicores)
600 / 1000V SR Kabel Kontrol Terisolasi Flexibles
Konstruksi
Konduktor: Kelas 1/2 Kabel tembaga anil polos, padat atau terlantar, dengan luka pita mika
Isolasi: senyawa XLPE atau LSZH
Selubung: Senyawa LSZH
Warna inti: merah, hitam, biru, putih untuk inti aktif, hijau / kuning untuk inti bumi, oranye atau merah atau hitam untuk selubung
Maks. Suhu Operasional: 100 meter per roll atau drum kayu atau sesuai kebutuhan
Kapasitas Produksi: 20 kilometer / hari
MOQ: 5000 meter untuk ukuran kecil, 1000 meter untuk ukuran besar
Sertifikat
CE, RoHS, CCC, KEMA, dan lainnya berdasarkan permintaan
Karakteristik operasi
1, suhu operasi jangka panjang yang diijinkan dari konduktor kabel ≤70 ° C
2, Hig h est suhu kerja kabel jika terjadi korsleting (waktu terlama tidak lebih dari 5s): ≤ 300 mm 2 konduktor kabel ≤160 ° C, ≥ 300 mm 2 konduktor kabel ≤ 140 ° C.
3, suhu peletakan harus lebih dari 0 ℃, jari-jari lentur kabel yang diizinkan : untuk kabel inti tunggal yang tidak berarmor, harus tidak kurang dari 20 kali diameter luarnya ; untuk kabel multi-core yang tidak berarmor, harus tidak kurang dari 15 kali diameter luarnya
4, Dengan properti tahan api , ZA, ZB, ZC, ZD adalah 4 jenis
5, Produk ini berlaku untuk saluran transmisi dan distribusi AC 50 Hz dengan tegangan pengenal 0. 6 / 1KV
| Nom. Penampang konduktor | Ketebalan insulasi | Sarung | Perkiraan. | Perkiraan | Maks. Resistansi Konduktor DC (20 ° C) | Tegangan uji | Peringkat saat ini | |
| mm2 | mm | Ketebalan | OD | Bobot | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 menit | Di udara (A) | Di tanah (A) | |||
| 3 × 1.5 | 0,7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2.5 | 0,7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 0,7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 0,7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0,7 | 1.8 | 19.1 | 534 | 1,83 | 3.5 | 60 | 77 |
| 3 × 16 | 0,7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0,9 | 1.8 | 24.7 | 1063 | 0,727 | 3.5 | 105 | 125 |
| 3 × 35 | 0,9 | 1.8 | 26.9 | 1380 | 0,524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30.5 | 1837 | 0,387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0,268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0,193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42.8 | 4120 | 0,153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0,124 | 3.5 | 325 | 345 |
| 3 × 185 | 1.6 | 2.6 | 52.9 | 6245 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 1.7 | 2.7 | 58.5 | 7996 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20.9 | 667 | 1,83 | 3.5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 5 × 1.5 | 0,7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 × 2.5 | 0,7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5 × 4 | 0,7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0,7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0,7 | 1.8 | 22.8 | 809 | 1,83 | 3.5 | 60 | 77 |
| 5 × 16 | 0,7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0,9 | 1.8 | 29.7 | 1664 | 0,727 | 3.5 | 105 | 125 |
| 5 × 35 | 0,9 | 1.9 | 32.6 | 2194 | 0,524 | 3.5 | 125 | 155 |
| 5 × 50 | 1 | 2 | 37.3 | 3013 | 0,387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0,268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0,193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 52.7 | 6685 | 0,153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 58.5 | 8363 | 0,124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 65.1 | 10268 | 0,0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.1 | 72.3 | 13167 | 0,0754 | 3.5 | 440 | 450 |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
