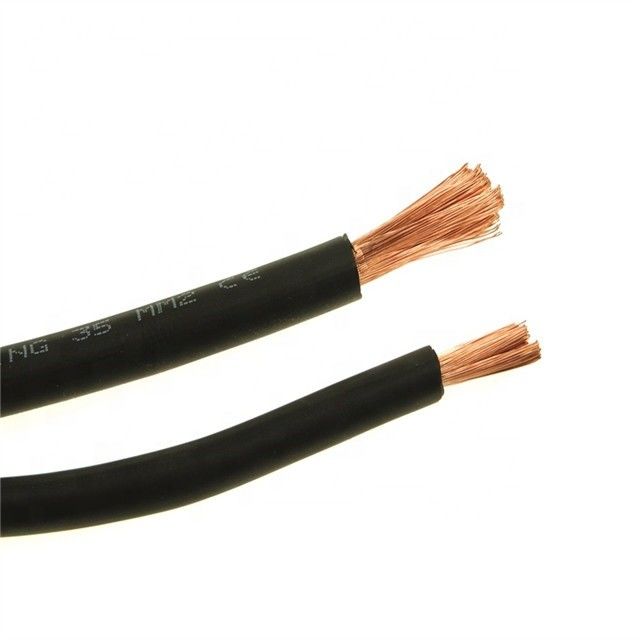

Kabel Las Fleksibel Karet Silikon ASTM 400mm2
Deskripsi Produk
Aplikasi
Kabel karet berinsulasi EPR konduktor tembaga 450/750 V yang digunakan untuk peralatan listrik, peralatan listrik, dan berbagai peralatan listrik bergerak.
Konstruksi
Konduktor: Kawat tembaga anil Telanjang Fleksibel atau kawat Tembaga Kaleng
Isolasi: Nitrile-Butadiene-PVC atau Bahan Karet atau EPR
Selubung: Nitrile-Butadiene-PVC atau Bahan Karet atau CSP
Pilihan jaket Hitam, Oranye, Merah atau Kuning Biru, berinsulasi tunggal & ganda.
Ukuran SQ MM (gaya Eropa): 10 mm persegi hingga 240 mm persegi
Ukuran AWG (gaya Amerika Utara): 6 Awg hingga 500 MCM
Kisaran suhu yang lebar: -55 ° C hingga 105 ° C
Ciri
1. Nilai tegangan frekuensi daya U0 / U: 450 / 750V, 300 / 500V dan 300 / 300V.
2. Suhu operasi konduktor maksimum yang diizinkan adalah 60 ° C.
3. Suhu kerja terendah yang diizinkan adalah -35 ° C.
4. Kabel karet dapat digunakan di tempat-tempat yang terkontaminasi oli mineral dan bahan bakar minyak.
5. D> 25mm Jari-jari lentur minimum lebih dari 6 kali diameter kabel.
D≤25mm Jari-jari lentur minimum lebih dari 4 kali diameter kabel. (Diameter-D kabel) 2. Karakteristik
Spesifikasi
|
Tipe |
Dinilai |
Persilangan |
Jumlah |
Aplikasi |
|
YQ |
300/300 |
0,3-0,75 |
2-5 |
Digunakan untuk peralatan dan peralatan listrik portabel ringan |
|
YZ YZW |
300/500 |
1,5-6 |
2-5 |
Digunakan untuk berbagai peralatan dan perkakas listrik portabel |
|
YC |
450/750 |
1.5-120 |
2-5 |
Digunakan untuk berbagai peralatan listrik yang portabel |
|
YH |
- |
10-185 |
1 |
Untuk pengelasan busur |
Data Teknis Utama
|
Bagian Nominal luas (mm2) |
No./diameter dari terdampar (mm) |
Selubung nominal ketebalan (mm) |
Diameter keseluruhan (mm) |
Max.resistansi konduktor pada 20 ℃ (Ω / km) |
||
|
Min. |
Max. |
Tanpa kaleng |
Dengan kaleng |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0,536 |
0,552 |
|
50 |
1596 / 0,20 |
2.2 |
13.5 |
17.0 |
0.379 |
0,390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0,30 |
2.8 |
19.0 |
24.0 |
0.161 |
0,164 |
|
150 |
2135 / 0,30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
|
185 |
1443 / 0,40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
1908 / 0,40 |
3.8 |
25.0 |
35.0 |
0,0801 |
0,0817 |
Nama model kabel karet
|
Kode HAR |
IEC |
Deskripsi |
Tegangan Rancangan |
Core |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
Kabel berselubung karet biasa |
300 / 500V |
2 ~ 5 |
|
H05RN-F |
60245 IEC 57 (YZW) / YZW |
Polikloroprena biasa atau |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 IEC 66 (YCW) / YC |
Polikloroprena berat atau sejenisnya |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 IEC 81 (YH) |
Kabel elektroda las busur berselubung karet |
100 / 100V |
10-120 |
|
60245 |
polikloroprena atau sintetis sejenis lainnya |
100 / 100V |
10-120 |
Paket
Pengepakan dalam gulungan plastik, gulungan kertas, drum kayu, drum kayu baja atau sebagai kebutuhan pelanggan.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
